Objem vody v potrubí av topném systému jako celku: aktuální

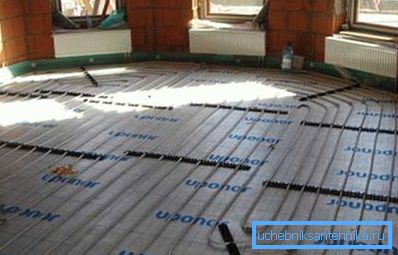

Otázka, jak vypočítat objem vody v potrubí, vzniká při navrhování různých systémů založených na potrubí. Například vypočítat přibližný obsah vody potřebný při plánování autonomního topného systému.

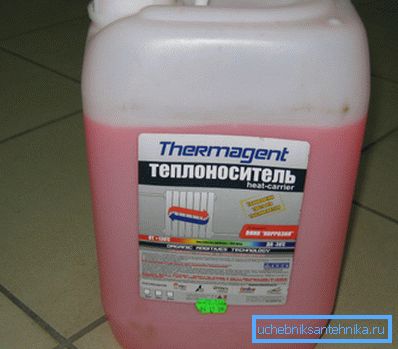

Když je vlastní vytápění v venkovském domě téměř hotové, musíte začít výpočty, abyste získali přesná data potřebná pro výběr průměru trubek a odpovídajícího modelu hydroakumulátoru. Opět nelze provést bez správného výpočtu objemu kapaliny v potrubí, pokud potřebujete přidat chladicí kapalinu proti nemrznoucí kapalinu nebo úplně naplnit systém nemrznoucí kapalinou.

Potřeba správného počítání vody v topném systému

Otázkou je, že je objem vody v metru potrubí tak důležitý, jestliže je možné nalévat kapalinu do systému, dokud není naplněna až na samotný krk?

Ukazuje se, že potřeba přesných výpočtů je zřejmá. Navíc objem bude v některých případech započítán nejen do trubek, ale i do topných těles. Například při návrhu topného systému je třeba mít k dispozici přesné informace o množství chladicí kapaliny, aby byl vybrán kotel s příslušnými parametry výkonu.

Dalším důvodem pro správné výpočty je použití čerpacího zařízení. V takovém případě je nutné znát množství přepravovaného média za tolik kubických metrů za určitou jednotku času.

Zjistíte-li správné množství vody v různých potrubích, můžete zvolit nejen vhodné velikosti potrubí, ale také požadovanou kapacitu čerpadla.

Výpočet obsahu chladiva v potrubí

Navzdory skutečnosti, že můžete použít kalkulačku objemu vody v potrubí, je lepší provádět takové výpočty sami (přečtěte si také článek Průměr polypropylenových trubek: vše, co začátečníci potřebují vědět).

Faktem je, že automatizovaná kalkulace se provádí pomocí průměrných algoritmů, zatímco pokud se započítáte, můžete vzít v úvahu konfigurační vlastnosti potrubí a jiné nuance, které online kalkulačka nemůže vzít v úvahu.

• Než vypočtete objem vody v potrubí, musíte si uvědomit, že vnitřní prostor v instalačním systému je válce velké délky.
• Vzhledem k tomu, že musíme vypočítat, jak velkorysý je válec, použijeme vzorec známý z lekcí fyziky: V =? R? * H, kde:

V je objem válce;

? - 3,14 (pi číslo);

R je poloměr;

H - výška.

• Další vzorec bude užitečný, pokud znáte oblast základny válce: V = S * H, kde S je oblast základny a H je výška.

Důležité: Představení potrubí v podobě prodlouženého válce, musíte pochopit, že H nebude výška, ale délka potrubí, jehož kapacita v litrech by měla být vypočtena.

Výpočet obsahu chladiva nejen v potrubí, ale i v systému jako celku

Otázka, jak vypočítat vnitřní objem potrubí odděleně od topného systému, je zřídka stojí za to. Častěji je třeba provádět výpočet s přihlédnutím k topným bateriím kotle a expanzní nádrži, pokud je k dispozici v použitém systému.

Pokyny pro výpočet v tomto případě jsou následující:

• V počáteční fázi měříme délku potrubí bez zohlednění hydroakumulátoru (baterií). Když jsme rozhodli o délce, považujeme objem podle vzorce V =? * R? * H, kde "H" bude délka, kterou jsme dříve změřili.

Výsledné číslo samozřejmě bude přibližné, ale rozdíl v jmenovitém a pracovním objemu systému může být vyrovnán při jeho naplnění chladicí kapalinou.

• V dalším kroku zvážíme, jak velký je topný radiátor.

Není žádným tajemstvím, že baterie různých velikostí mohou být použity v jednom staveništi, což je vysvětleno různými parametry areálu. Proto je výpočet prováděn nikoliv na radiátoru jako celku, ale na každém jednotlivém úseku.

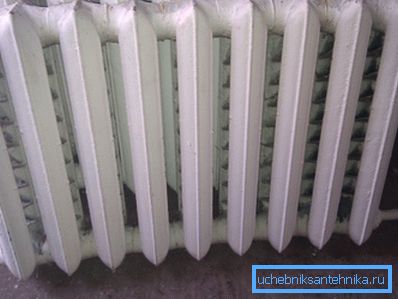

Tato metoda je relevantní pro litinové a hliníkové radiátory, které jsou obvykle rozděleny do úseků. Obvykle vyplníte každou sekci a potřebujete nejméně 1,5 a nejvýše 2 litry.

Pokud hodláte instalovat bimetalické nebo ocelové baterie s vlastními rukama, podíváme se na parametry balení nebo na samotný výrobek.

• Kapacita ostatních zařízení, včetně topného kotle a nádoby na zeleninu, se určuje podle údajů pasu nebo označení vytištěných na pouzdře.

Pokud neexistuje doprovodná dokumentace pro expanzní nádrž, můžete tento zásobník naplnit vodou a pak vypustit celý obsah do měřicí nádoby a určit tak objem.

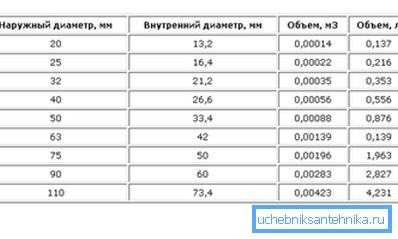

Důležité: Při výpočtu množství chladicí kapaliny v topném systému je třeba vzít v úvahu, z jakého materiálu jsou trubky vyrobeny. Například stěny výrobků z oceli jsou o řádu mnohem tenčí než stěny analogů polypropylenu s zdánlivě stejným průměrem.

Konstrukční vlastnosti uzavřených systémů vytápění

Bezprostředně si všimneme, že pokyny pro provedení výpočtů jsou relevantní pouze ve vztahu k vytápěcím zařízením uzavřeného typu. Koneckonců, v uzavřených systémech je množství chladiva charakterizováno konzistencí.

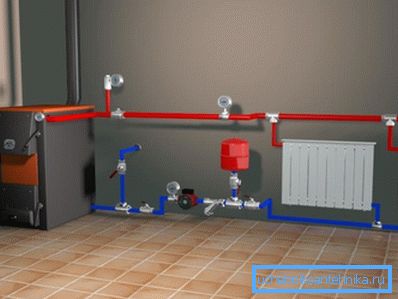

Abychom pochopili, jak se voda chová v uzavřených konstrukcích a proč byly dříve navrhované výpočtové schémata nezbytné, zvažte zařízení nejběžnějších modifikací autonomního vytápění.

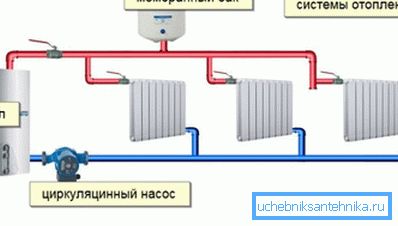

Autonomní systém vytápění je považován za uzavřený v případě, že množství chladicí kapaliny zůstává nezměněno a je poháněno cirkulačním čerpadlem. Taková modifikace ohřevu je zpravidla absolutně hermetická a chladicí kapalina není v kontaktu s okolím. Tlak vody v mixeru se mění v důsledku tepelné roztažnosti, ale kompenzuje expanzní nádoba, která je instalována samostatně.

Většina moderních plynových topných kotlů je však vybavena integrovanými expanzními nádržemi, což značně zjednodušuje návrh a montáž celého systému. V takovém případě není započítání objemu nádrže odděleně, protože požadované množství chladicí kapaliny je uvedeno v pasové dokumentaci topného kotle.

Závěr

Nyní víme, jak správně vypočítat množství chladicí kapaliny v topném systému a učinit tak, aby provozní náklady tohoto systému byly přijatelné. Existují nějaké otázky, které vyžadují objasnění (viz také článek Výpočet průměru potrubí pro vytápění je důležitou etapou návrhu topného systému).

V tomto případě se podívejte na video v tomto článku.
