Kapacita vodovodní trubky

Předtím, než mluvíme o tom, jaká kapacita potrubí závisí na průměru a dalších parametrech, pochopíme, co to obecně znamená. Když už mluvíme o suchých definicích, je to schopnost vynechat určité množství tekutiny po určitou dobu. V našem případě to je, kolik litrů vody může projít systémem za minutu.

Jak mohu vypočítat

Možnosti pro výpočet kapacity potrubí v okamžiku, kdy je několik. Použití matematických vzorců, ukládání dat ze specializovaných tabulek a využívání internetových programů (přečtěte si také článek Populární metody pro připojení trubek - podrobný přehled).

Ale v každém případě budete potřebovat původní data.

• Minimálně potřebujete vědět přinejmenším přibližně délku trati, čím delší je trať, tím větší je požadován průměr systému.

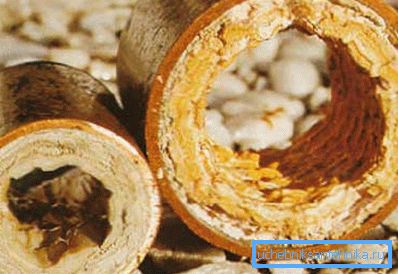

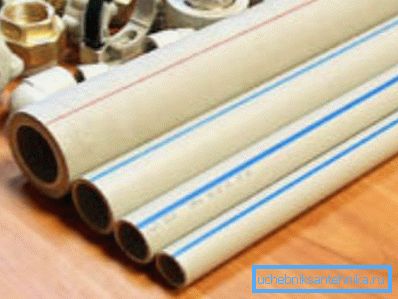

• Stejně důležité je i materiál, ze kterého je systém vyroben.. Ocelové potrubí, které byly v minulosti běžné, mají velký odpor, a takové systémy jsou náchylné k přeměně, takže se průměr s časem snižuje. Polymerní materiály jsou progresivnější a praktičtější, plast nezůstává na plastu a hladký povrch nevyvolává rušení.

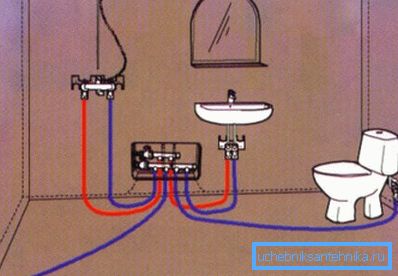

• Při výpočtu kapacity potrubí je důležité znát počet bodů spotřeby vody a je třeba zvážit, kolik z nich lze teoreticky zahrnout současně. Koneckonců, velmi málo lidí se může líbit situaci, když při zapnutí vody v kuchyni, automaticky zmizí na jiných místech.
• Můžete také přidat průměrný tlak do systému zásobování vodou na povinný seznam dat.

Důležité: není méně důležitá shoda s instalačním systémem. Koneckonců, pokud není pozorován úhel sklonu nebo je počet otáček a zajišťovacích mechanismů nadměrný, zvyšují se náklady na energii a propustnost se snižuje.

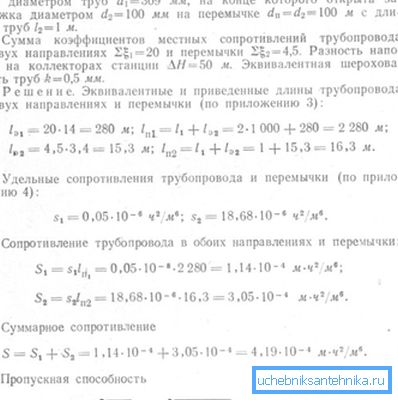

Okamžitě řekneme, že výpočet průtoku vodovodu pomocí matematických vzorců je poměrně komplikovaným úkolem. Pro získání přesných hodnot je nutné mít hluboké odborné znalosti a navíc je třeba počítat s údaji pro výpočet v každém případě ze zvláštních tabulek. Pro přehlednost uvádíme na obrázku níže příklad řešení podobného problému.

Byla vyvinuta celá řada tabulek, které obsahují dostatečně přesné údaje o objemu kapaliny schopné projít za jednotku času, například tabulky Shevelev. V těchto materiálech je možné nalézt údaje nejen o ocelových systémech, ale také výpočty na všech stávajících materiálech, z nichž lze namontovat vodovodní síť.

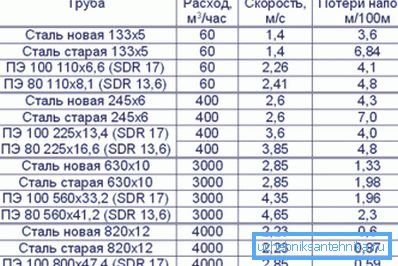

Především jsou to všechny typy polymerů, neželezných kovů, skla a dokonce i azbestového cementu. Níže uvedená fotka ukazuje příklad takové tabulky.

Ale v našem progresivním věku jsou nejvíce přístupné speciální programy na internetu, to jsou tzv. Online kalkulačky. Jsou sestaveny tak, že každá osoba by mohla, aniž by se snažila rychle získat informace, které jsou pro něj zajímavé. Pokyn vyžaduje pouze ruce, aby zadali specifikované vlastnosti a okamžitě získáte přesný výsledek.

Tip: Můžete to ještě jednodušší, nyní v téměř běžném obchodě s hardwarem, za předpokladu, že zakoupíte materiály z nich, budete rádi, abyste provedli výpočet únosnosti potrubí.

Jak vybrat správný průměr

Průměrný průtok vody je považován za jednu z hlavních charakteristik, protože nelze vypočítat kapacitu potrubí, aby se zajistila normální provoz systému bez těchto dat. Systém můžete připojit z jakéhokoli materiálu, ale hlavní ukazatel bude i nadále průměr.

Pokud ve snaze ušetřit peníze, vezmeme potrubí o menším průměru, a pak při jejich procházení bude kapalina způsobovat turbulence v jazyku profesionálních turbulencí. Tento jev se vyznačuje malými vibracemi a zvýšeným hlukem. Výsledkem je rychlé selhání spojovacích prvků systému a samotných potrubí.

Průměrná hodnota rychlosti vody v systému, která je při výpočtu zohledněna, činí asi 2 metry za 1 sekundu. Kromě toho, jak již bylo zmíněno výše, délka instalatérského systému má velký význam.

Závislost průměru délky

• Pod podmínkou stabilního tlaku v městském vodovodu je při instalaci trasy, jejíž délka je v rozmezí 10 metrů, dostatečný průměr 20 mm. Navíc v soukromé stavbě s rozumným počtem bodů spotřeby vody je tato část považována za optimální.
• U dráhy, jejíž rozměr může dosahovat dvacet metrů, se již doporučuje použít průřez 25 mm.
• Systémy v délce od 30 do 50 metrů vyžadují použití trubek o průřezu 32 mm.
• Systémy s vnitřním průřezem 50 mm se používají pro vodní potrubí od 50 do 200 metrů.

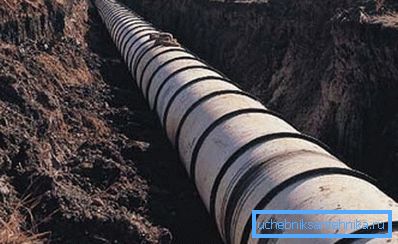

• Trubky s průřezem 100 mm se používají k položení dálnic v soukromém sektoru nebo k napájení distribučního systému vícepodlažních budov.

Důležité je také vzít v úvahu počet současně pracujících bodů, a proto se domníváme, že až 5 litrů vody za minutu může projít jedním kohoutkem v domě. Z této hodnoty je třeba vypočítat míru spotřeby domu nebo bytu.

V domě existuje mnoho různých požadavků na vodu, ale pokud je počet obyvatel malý, pak může být výpočet spotřeby vody výrazně zjednodušen.

Několik slov o rozměru

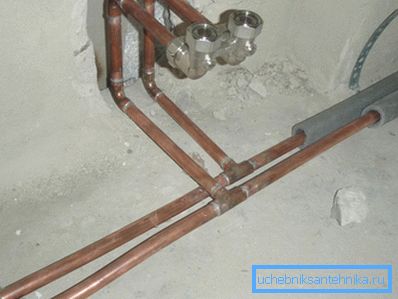

Průměr vodovodních konstrukcí může být označen různými hodnotami. Lidé, kteří jsou daleko od hygienických podmínek, se používají k měření všeho s tradičním metrickým systémem v milimetrech, centimetrech nebo metrech. Experti často charakterizují průřez potrubí v palcích, pouze měď a hliník jsou vždy měřeny v milimetrech.

Nebudeme jít do původu této klasifikace, říkáme pouze, že 1 palec je považován za rovný 25,4 mm. V dokumentaci mohou být označeny citacemi, takže 1 = 25,4 mm. Mezilehlá řezy jsou tradičně označovány jako zlomky, například 1/2 - půl palce (12,7 mm) nebo 3/4 - tři čtvrtiny palce (19 mm).

Video v tomto článku ukazuje příklady výpočtů.

Závěr

Cena některých typů potrubí může být poměrně vysoká, ale vůbec není nutné šetřit na kvalitě. Pokud správně provedete výpočet kapacity potrubí, můžete systém namontovat s přípustným průřezem za přiměřené peníze (viz také článek Potrubní spojení: potrubí a ocelové konstrukce).
