Jaký má být sklon kanalizace

Aby bylo zajištěno běžné odstraňování odpadních vod, měl by být sklon kanalizace 1 metr podle SNiP 2.04.01-85 * 2 cm, ale tyto normy platí pro těsnění o průměru 100 mm. Navíc, pro optimalizaci odstranění veškerého pevného odpadu a pro maximalizaci výskytu zablokování, je třeba dodržet určitý pořadí otáček a přechodů ze stoupání do svislé roviny.

To bude popsáno níže, to znamená, že se budeme zabývat pravidly pro pokládku vnějších a vnitřních kanalizačních systémů v soukromém domě a / nebo v bytě a také vám ukážeme video v tomto článku.

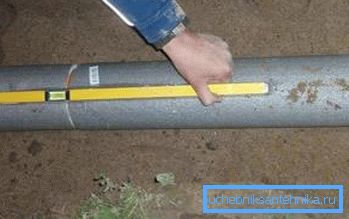

Musí být vždy dodržována předpětí.

Kanalizace potrubí

Optimální sklon

Nuance vnitřního uspořádání

Poznámka: V bytě a v soukromém domě doporučuje použití plastových trubek o průměru 50 mm a 100 mm pro vnitřní vedení. Větší část je určena pouze pro toaletu, zatímco 50 mm potrubí je potřebné pro všechny ostatní hygienické zařízení. Navíc je pro pračky a myčky nádobí použit průměr 32 mm.

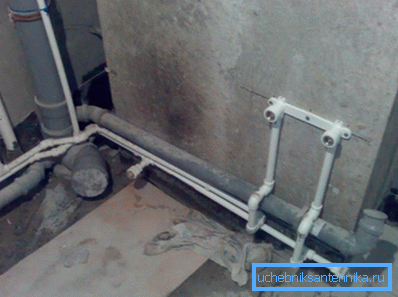

Kanalizace a instalace bez stěn
  • V bytě vícepodlažní budovy má odpadní kanalizace minimální prostor, ale sklon vnitřního kanalizačního systému musí splňovat hygienické normy a pravidla., označené v SNiP 2.04.01-85 * a vidíte taková čísla na schematickém obrázku s podpisem Optimal bias.
  • V apartmánech je toaleta obvykle spojena přímo s odpalištěm., který je umístěn na stoupači, ale někdy (zejména na prvních podlažích) je potřeba instalovat zpětný ventil. V takových případech budete muset přesunout trubku o průměru 100 mm vodorovně pro vložení ventilu, takže nezapomínejte na sklon 20 mm, ačkoli je blokovací zařízení nastaveno na úroveň v přísně vodorovné poloze.
  • Pro trubky o průměru 50 mm je sklon 3 cm na jeden lineární metr, ale v krátkých úsecích se může zvýšit, protože v tomto případě není rozumný tuhý odpad. Jediným kanalizačním systémem v bytě bez svahu je 32-milimetrový kanalizační kanál pro mycí a / nebo prací zařízení - dochází k vytažení nucené vody, takže stupeň letadla není rozhodující.
  • V soukromém domě mohou být kanalizační trasy větší než 4 metry, takže by měly být opatřeny revizemi, které by odstranily případné zablokování.. Kromě toho je třeba se vyvarovat otáček 90? - pro tento účel je nejlepší použít dva rohové kování o délce 45 °. Otočit 90? Je optimální pouze pro stoupačky, když se pohybují v horizontální rovině. Také otočné kování pro 90? relevantní v bytě pro trubky o průměru 50 mm a 32 mm - existují krátké vzdálenosti, a proto je možnost zablokování minimální.

Externí vedení

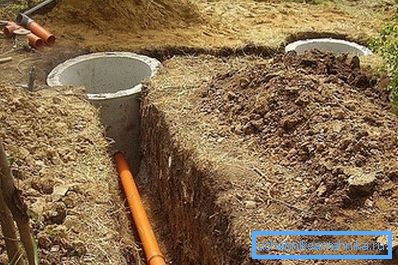

Potrubí ležící v septiku

Nyní se přesuňte k rozvržení ve dvoře, kde je maximální sklon vnějšího kanalizačního systému přesně stejný jako v místnosti a přímo závisí na průměru potrubí. Pro soukromé použití platí zpravidla průřez 100 mm a 150 mm, což znamená, že optimální sklon bude 2,0 cm a 0,8 cm a maximální - 2,5 cm a 1,3 cm. Je třeba si uvědomit, že cena materiálu zde nemá naprosto žádnou hodnotu.

Poznámka: Kvalita komunikačních instalací závisí na tom, jaký sklon by měl mít kanalizační systém. Faktem je, že pokud je svah menší než norma, slabý tlak vody, která teče gravitací, nebude schopen odplatit pevný odpad (výkaly), a pokud je rychlost příliš vysoká, pak voda prostě nebude mít čas na to. Ukázalo se, že v obou případech se vytvoří koláč na vnitřních stěnách potrubí a zablokují se otáčky.

Co se týče otočení, používají se také kování pro 32? a 45?, ale otočit 90? používejte dvě úhlové připojení o 45 °. Stejně jako v místnosti je kování 90? relevantní pouze pro stoupačku při přesunu do horizontální roviny.

Hloubka výkopu závisí na bodě mrazu půdy

Hloubka výkopu bude v tomto případě záviset na dvou faktorech - je to maximální bod zmrznutí půdy v oblasti a vzdálenost od domu až po septik (žumpa).

Například pokud je bod mrazu v hloubce 70 cm, pak při výstupe z budovy pro trubku o průměru 100 mm bude výkop mít 90 cm (10 cm na průměr a 10 cm ve vzdálenosti od kritické úrovně). Ale kanalizace bez svahu nemůže být proto, pokud je vzdálenost do septiku 20 m, pak septik, tato hloubka bude 70 + 20 * 2 = 110 cm.

Kromě toho by měl být v dolní části výkopu umístěn pískový polštář - to umožňuje pokládat na určitou úroveň a rovnoměrně rozdělovat plochu potrubí na zem. Drsná hloubka výkopu (bez pískového polštáře) by proto měla být nejméně 5-10 cm větší.

Stormová kanalizace

Při uspořádání příměstské oblasti je sklon kanalizačního systému podle SNiP také závislý na průměru potrubí a odpovídá normám a pravidlům uvedeným výše v textu. Také zde je třeba dbát na hloubku těsnění a vzhledem k tomu, že srážky jsou obvykle spojeny s domácími sanitárními zařízeními, je nutné instalovat zpětný ventil zpětného splašku.

Vypouštění skluzu

Pokud je bouřka vytvořena ve formě žlabu, pak musí být sklon nejméně 5-10 mm na jeden lineární metr, ale pokud je nahoře ochranná mřížka, jako na obrázku výše. Není-li ochrana, a do skluzu se dostane úlomky (listy), pak se sklon zvýší na 2 cm.

Závěr

Při dodržení maximálního a minimálního sklonu odpadních vod během instalace můžete dosáhnout dobrého odtoku vody z koupelen, což rovněž zabraňuje vzniku nepříjemných zápachů. Také nezměňujte průměr potrubí podél odtoku - to povede k zablokování.
