Jak zvýšit tepelný výkon topného potrubí - teoreticky iv

Dnes je otázka úspor energie velmi akutní. To platí pro prakticky každého uživatele. Proto, navrhování topných systémů v soukromé stavby na vlastní pěst, závratní majitelé okamžitě přemýšlet o topných systémech a jejich účinnosti.

Pro ty, kteří využívají dříve vytvořené topné systémy, je obtížnější, neboť se ptali na zvýšení podílu přenosu tepla v hotových předmětech.

Způsoby zvýšení přenosu tepla

Začneme článek přímo s tím, jak zvýšit tepelný výkon potrubí ve venkovském domku (přečtěte si také článek Rozbíjení měděných trubek: zvažte dostupné nástroje a metody).

V současné době existuje několik způsobů, jak zvýšit tepelný výkon z již vytvořeného a použitého, ale nedosahujícího očekávání systému vytápění:

• Montáž konvektorů. Tato konstrukce potrubí s kovovými deskami nataženými na něm je vyrobena ručně nebo z výroby.
• Barva hlavního potrubí v černé nebo jiné tmavé barvě. Tato metoda je pro svou jednoduchost naprosto efektivní. Navíc barevná schéma může ekologicky zapadat do moderního interiéru, na rozdíl od nedávné minulosti, kdy byla považována za nezbytné opatření.

Pozor! Barva je pouze dodatečná metoda, která je ve vzácných případech relevantní, neboť účinnost je příliš nízká, aby "obdivovala" černé pruhy.

• Instalace registrů v topném systému. Rejstřík se skládá z několika trubek s velkým průměrem propojených a svařovaných konců. Tyto konstrukce zahrnují vyhřívané věšáky na ručníky ve formě cívky s několika smyčkami.

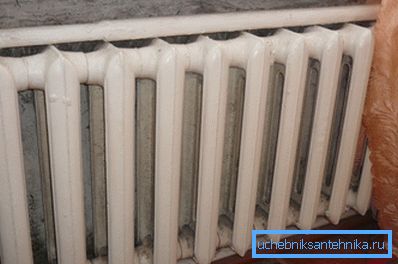

• Rekonstrukce radiátorů s přidáním sekcí. Tato možnost je nejdražší, ale pokud jde o efektivitu, je vyšší než ostatní.

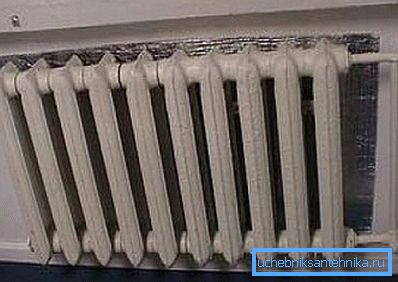

Doporučujeme! Nezapomeňte, že instalace dalších izolačních materiálů také umožňuje zvýšit přenos tepla a snížit ztrátu tepla. Je však možné pouze při stavbě obytné budovy z nadace nebo při demontáži fasády.

Nová výstavba

Konstrukce topného systému nové budovy musí být provedena s ohledem na principy úspory energie. Základem projektu je výpočet přenosu tepla, tedy množství tepla uvolněného z povrchu potrubí a dalších prvků topného systému do životního prostředí.

Tento výpočet je nezbytný pro:

• Určete optimální parametry topného systému pro vytvoření určité teploty v prostorách vašeho domova.
• Rozhodnutí o opatřeních tepelné izolace s přihlédnutím k tepelným ztrátám prostřednictvím základních struktur konstrukce.

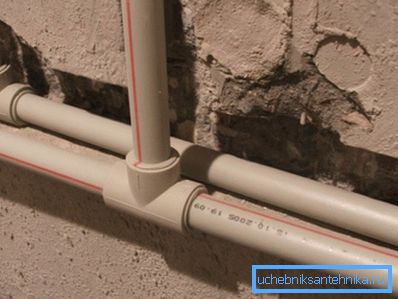

Dříve byly potrubí vytápěcího potrubí vyrobeny převážně z ocelových výrobků, ale dnes se používají praktičtější a spolehlivější materiály. Například polypropylenové výrobky mají několik významných výhod: nízkou hmotnost a nízkou elasticitu, která zvyšuje pevnost.

Výpočet přenosu tepla

Před zahájením stavebních prací musíte provést potřebné výpočty, abyste maximalizovali výhody vytápěcích trubek. Pokud nevíte, které vzorce chcete použít a jak správně vypočítat, s těmito pokyny vám pomohou následující pokyny.

Nezávislý výpočet teplosměnné plochy potrubí se provádí podle vzorce Q = K x F x? T, kde:

• Q - požadovaný přenos tepla, Kcal / h.
• K - koeficient přenosu tepla vody v potrubí, Kcal / (m2 x h x ⁰C)
• F - vyhřívaná plocha, m2.
• ?t je tepelný tlak, ⁰C.

Koeficient tepelné vodivosti (K) se počítá pomocí komplexních vzorců, takže používáme hotovou hodnotu z technických zdrojů - od 8 do 12,5 Kcal / (m2 x h x ⁰C) pro ocelové trubky.

Povrchová plocha potrubí je vypočtena z geometrického vzorce, které je známé všem ze školního osnovy, aby se zjistila boční plocha válce F = P x d x l, kde:

• P = 3,14 je matematická konstanta.
• d - průměr uvedený v metrech.
• l je délka potrubí, také počítání m.

Pro výpočet tepelného tlaku existuje vzorec? T = 0,5 x (t_n + t_o) - t_v, kde:

• t_n - vstupní teplota chladicí kapaliny.
• t_o - teplota nosiče tepla na výjezdu.
• t_v - pokojová teplota.

Teoretický přenos tepla ocelové trubky se vypočítá s přihlédnutím k běžně nastaveným hodnotám teploty chladicí kapaliny na vstupu a výstupu podle SNiP, které jsou:

  Pro vaše informace! Pro přesnější a snadnější výpočet požadovaných indikátorů se používají speciální dokumenty, jako například tabulka pro přenos tepla ocelové trubky o délce 1 m. Upozorňujeme, že je vhodný pouze pro výrobky z oceli.

• t_n = 80 stupňů
• t_o = 70 stupňů
• t_v = 20 stupňů

V důsledku jednoduchých výpočtů (0,5x (80 + 70) -20) získáme hodnotu tepelného tlaku? T = 55 stupňů.

Příklad výpočtu

Provede teoretický výpočet přenosu tepla pro nejběžnější provoz v topném systému ocelové trubky o průměru 25 mm a délce jednoho metru.

Pozor! Abychom se nezměnili v jednotkách měření v průběhu výpočtu, používáme jeden indikátor - měřidlo.

• Nejprve vypočítáme plochu našeho potrubního segmentu F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Dále se podíváme na tabulku koeficientů přestupu tepla pro ocelové trubky o průměru 25 mm. Je to (pro potrubí o průměru až 40 mm, položené v jedné řadě s teoretickou tepelnou hlavou 55 stupňů) K = 11,5.
• Použijeme základní vzorec a získáme hodnotu přenosu tepla Q = 11,5 x 0,0785 x 55 = 49,65 kcal / h.

Na první pohled je výpočet poměrně jednoduchý, ale teoreticky.

Chcete-li vytvořit projekt skutečného vytápěcího systému, je nutné pečlivé výpočty s přihlédnutím k parametrům všech prvků, které tvoří systém, včetně:

• Topná zařízení.
• Armatury a ventily.
• Bypass linky.
• Ohřívané části dálnice atd.

Tip! Chcete-li navrhnout komplexní systém vytápění pro velký dům, je lepší obrátit se na pomoc odborných tepelných techniků. Cena jejich služeb je mnohem nižší než náklady na možné ztráty způsobené chybami ve výpočtech.

Analogicky s výpočtem parametrů ocelové trubky se vypočítá přenos tepla z měděné trubky nebo z jakéhokoli jiného, ​​za tímto účelem jsme do tohoto článku vložili několik užitečných a informativních výkresů.

Vynikající přenos tepla kov-plastové trubky a další výhody z něj dělají nejvhodnější volbu při vytváření moderních topných systémů, včetně alternativních. Proto, pokud se právě začínáte stavět venkovský dům, měli byste se rozhodnout pro tento moderní materiál.

Závěr

Jak vidíte, ve skutečnosti není nic komplikovaného správného výpočtu a zvýšení efektivity systému vyjednávaných systémů. Nejdůležitější je zapamatovat si, že v některých případech může vysoký tepelný výkon topných trubek vést k velkým ročním nákladům, takže byste se neměli zapojit do tohoto procesu (viz také článek Potřeba dalšího potrubí: jak nainstalovat trubku).

V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
