Jak zjistit velikost potrubí v palcích: seznámit se s
Tématem tohoto článku je velikost trubek v palcích a milimetrech. Musíme se seznámit s konceptem podmíněného průchodu a učit se, jak sladit jeho hodnoty v různých hodnotách měření mezi sebou. Takže začneme.
Seznamte se s: VGP

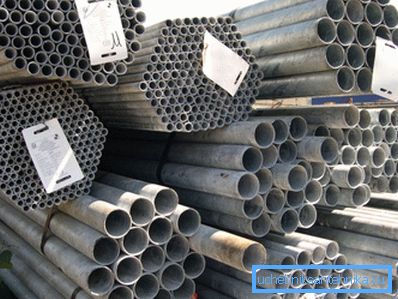

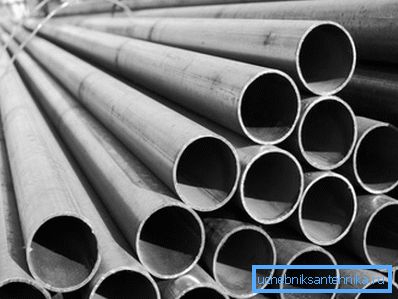

Výrobky, které musíme prozkoumat, se používají při instalaci vodovodních a plynovodních potrubí. Každý, kdo kdy žil ve sovětském domě, je s nimi obeznámen: až do nedávné doby se pro potrubí používala pouze ocelová trubka.
Mimochodem: podle současných pravidel, plyn uvnitř domu a nyní může být položen pouze s ocelí. Navzdory poklesu popularity tradičního materiálu při stavbě vodovodů se zcela nevzdává.
Standardní
Technické požadavky na výrobu potrubí VGP jsou obsaženy v GOST s číslem 3262-75.
Zvýrazňujeme klíčové body dokumentu:
- Všechny výrobky vyrobené podle tohoto předpisu jsou elektricky svařeny, to znamená, že jsou získány válcováním plochého polotovaru v mlýně a varu podélného švu.
- Délka přímých segmentů - od 4 do 12 metrů. Délka může být nezměřená, rozměrová a rozměrová; ve druhém případě je pro každý řez vytvořen zásobník 5 mm.
- V rámci standardu jsou vyráběny nejen výrobky z černé oceli, ale také výrobky s antikorozním povlakem zinku..

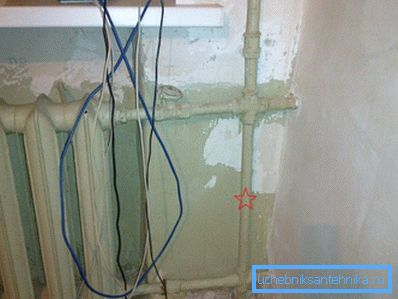

Důležitý bod: Při montáži potrubí nebo topení z pozinkovaného plechu se používají pouze šroubové spoje. Pokyn se týká skutečnosti, že na svarech dochází k popálení zinku. Výsledkem je, že když používáme svařování, ve skutečnosti dostáváme potrubí nechráněné proti korozi, jehož provozní cena je o jeden a půlkrát vyšší než cena černé oceli.
- Konce jsou řezány v pravém úhlu k podélné ose. Ostření by nemělo přesáhnout 0,5 mm.
Jaké jsou maximální přípustné odchylky?
| Podmíněný průchod | Maximální přípustná odchylka vnějšího průměru | |
| Normální výrobní přesnost | Zvýšená přesnost výroby | |
| 40 nebo méně | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Přes 40 let | +0,8; -1% | +0,8; -0,8% |
Zastavte Co je to pojem - podmíněná pasáž? Je zřejmé, že toto není stejné jako vnější průměr, jelikož tento má určité tolerance pro pevný podmíněný průchod.
Sortiment
Tato jednoduchá myšlenka nás vede k hledání definice dálkového ovládání nebo podmíněného průchodu a zároveň k řadě výrobků pro instalaci vodovodních a plynovodů.

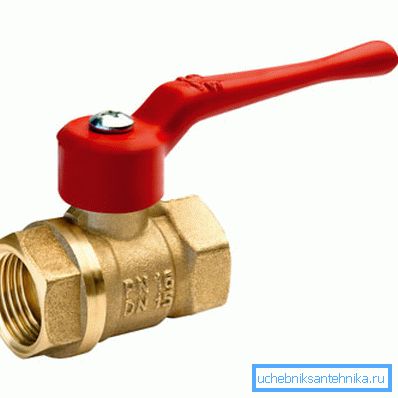

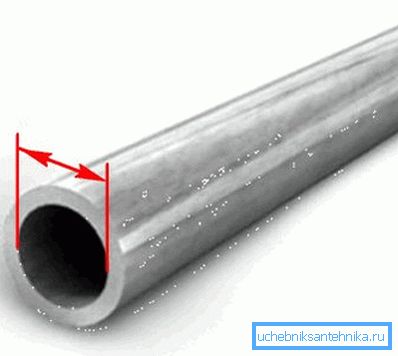

Takže hlavní parametr, který je registrován v tabulce sortimentu - podmíněný průchod nebo jmenovitý průměr, je tradičně zkratován jako DU. Tento parametr přibližně odpovídá vnitřnímu průměru potrubí a naznačuje jeho kompatibilitu s určitým rozměrem armatur pro potrubí a ventily.
Není jasné? Použijte příklady.
| Podmíněný průchod | Vnější průměr | Tloušťka stěny potrubí | ||
| Plíce | Společné | Zesílená | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17,0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48,0 | 3.0 | 3.5 | 4.0 |
| 50 | 60,0 | 3.0 | 3.5 | 4.5 |
| 65 | 75,5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101,3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Například trubka DN 32 (podmíněný průchod je označen bez jmenovitých veličin, ačkoliv jsou při hodnocení vyhodnoceny milimetry) má vnější průměr 42,3. V závislosti na verzi může být vnitřní průměr 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 a 42,3-4,0x2 = 34,3.
Přes rozptýlení vnitřních částí jsou všechny tyto výrobky kompatibilní s ventilem DN 32. Každý z nich může být řezán na potrubí vhodné velikosti, které dokonale zapadne do vnitřního závitu ventilu a po navíjení zajistí těsnost spojení.
Trubkové závity
Noční můra ještě není u konce, drahý čtenář.
Trubkové závity jsou tradičně měřeny v milimetrech, avšak v britských centimetrech. Důvodem je, že příslušná norma (NPS, Nominal Pipe Size) má severoamerický původ.

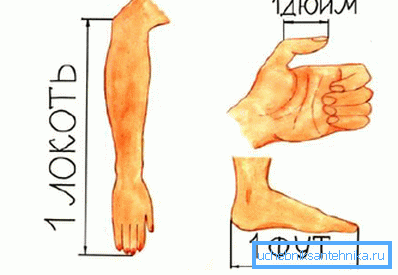

Odkaz: britský palec je 2,54 cm. Proto by teoreticky měly být rozměry trubek v palcích a centimetrech vztaženy na 1: 2,54.
Podívejte se na naše teoretické studie. Naštěstí není třeba jít dál: tabulka velikostí trubek v palcích a milimetrech je obsažena v textu stejného NPS. Uvádíme nejoblíbenější hodnoty používané při výstavbě komunikací v soukromých a bytových objektech.
| Potrubní závit | Podmíněný průchod |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Nyní srovnejte standardní velikost potrubí v palcích a mm.
- Rozměry potrubí půl palce by měly být 25,4 / 2 = 12,7 mm. Podle tabulky odpovídá DU 15. Další - horší: skutečné rozměry trubky jsou 1: 2 palce (vnější průměr podle GOST 3262-75) a jsou celkem 21,3.
- Rozměry potrubí 1 palce nejsou 25,4, ale DN 25 (vnější průměr 33,6).
- Další rozměry - trubka 2 palce (2 x 25,4 = 50,8) odpovídá DN 50 s vnějším průměrem 60 mm.
Závěr
Je to zcela jasné. Velikost trubek v palcích a mm je nelineárně korelovaná, bez konstantního podílu. Bohužel, tabulka jejich vztahu může být zapamatována. Jako obvykle video v tomto článku potěší čtenáře s dalšími tematickými informacemi. Úspěchy!
