Jak je výpočet odpadních vod: technické body v dostupné

Výpočet kanalizace umožňuje zabránit častému blokování domácích odpadních vod, opravám systému, přetečení odpadních vod a dalším nepříjemným situacím. Nejjednodušší způsob, jak vypočítat systém podle norem SNiP, aby nebyl ponořen do složitých matematických vzorců.

V tomto článku budeme podrobně zkoumat, jak jsou výpočty odpadních vod prováděny pro řadu parametrů.

Typy kalkulací kanalizace

Výraz "výpočet kanalizační sítě" obvykle zahrnuje:

• Výpočet sklonu splašků do septiku, žumpy nebo kanalizace;
• Vzdálenosti odpadních vod k důležitým objektům (odkazuje se na externí systém);
• Hydraulický výpočet;
• Stanovení množství materiálů.

Dále se podívejte na všechny tyto body.

Úhel sklonu

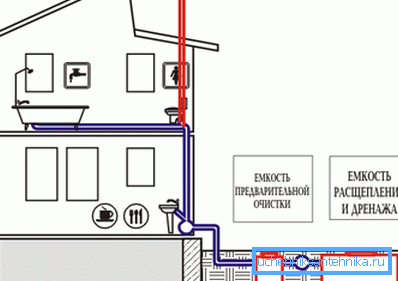

Interní systémy

Úhel potrubí je nezbytný pro zajištění průtoku asi 70 centimetrů za sekundu. Jedná se o takzvanou samočisticí rychlost, při níž je méně pravděpodobné, že se systém ucpe.

Existuje poměrně málo metod určení minimálního úhlu sklonu kanálu. Nicméně nemá smysl provádět nové výpočty, protože výsledky jsou známy předem.

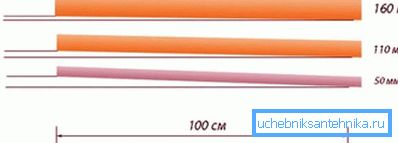

Hlavní věc, kterou potřebujete vědět, je, že úhel závisí na průměru potrubí:

• Pokud je průměr potrubí 40-50 mm, musí být sklon minimálně 3 cm na metr.
• Je-li průměr 85-100 mm, musí být sklon nejméně 2 cm na metr.

Je třeba říci, že mnoho domácích mistrů je si jisté, že čím větší svah, tím lepší bude kanalizační systém. Toto stanovisko však není pravda.

Maximální sklon nesmí být větší než 15 cm na metr. Faktem je, že kanály, které procházejí potrubím, jsou heterogenní. Při velkém svahu dochází k separaci suspenze na kapalné a pevné látky, což vede k pevné látce uložené na stěnách potrubí.

Výjimky jsou oblasti s délkou až jednoho a půl metru, které sousedí přímo s vodovodním zařízením. Úhel sklonu může být neomezený.

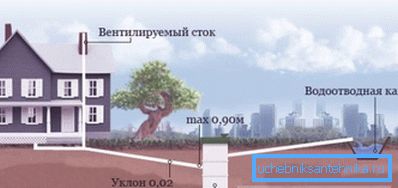

Venkovní systémy

Při instalaci vnějších kanalizačních potrubí musíte splňovat následující požadavky:

• U trubek o vnitřním průměru 150 mm musí být svah nejméně 0,8 cm na metr;
• U trubek o průměru 200 mm - nejméně 0,7 cm na metr.

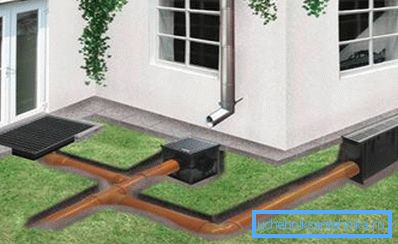

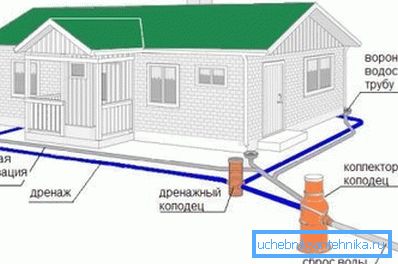

Stormová kanalizace

Je třeba říci, že výpočet kanalizačních sítí často vyžaduje stanovení úhlu sklonu nejen pro potrubí, ale i pro odvodňovací kanály. Jejich minimální sklon závisí na průměru a typu pokrytí příkopu, nicméně není menší než 3%, ale nejčastěji se provádějí příkopy se sklonem 5-7%. Pokud jde o potrubí, minimální sklon by měl být stejný jako u výše uvedených vnějších kanalizací.

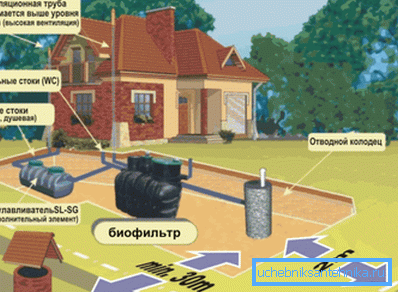

Vzdálenost k významným objektům

Stanovení vzdálenosti vnějších kanalizací se provádí s ohledem na skutečnost, že systém by neměl narušovat životní prostředí ani v případě nehody. Proto by podle stávajících standardů stanovených SES a SNiP měla být minimální vzdálenost k významným objektům následující:

Dodržování těchto pravidel kontrolují pracovníci hygienických a epidemiologických stanic a místních úřadů. Pro jejich selhání se opírá o sankci s povinným převodem odpadních vod.

Dávejte pozor! Hloubka septiku není regulována, takže byste se měli soustředit na trubku, která se blíží k tělu za určitého zaujatost. Pokud jde o hloubku zamrznutí, nezáleží na tom, protože uvnitř struktury zůstává pozitivní teplota vždy v důsledku rozkladu organické hmoty.

Hydraulický

Hydraulický výpočet kanalizačních sítí vyžaduje definici následujících neznámých:

• Průměr potrubí;
• Stupeň plnosti systému (h / d).

Je třeba poznamenat, že definice sklonu se vztahuje také na hydraulické výpočty, nicméně, jak již bylo uvedeno výše, obvykle se používají známé hodnoty uvedené výše.

Stupeň plnosti

Pracovní kanalizační síť pro domácnost v soukromém domě nebo v bytě poskytuje neúplné plnění potrubí. V podstatě jde o určitou rezervu systémové kapacity, která je nezbytná k zajištění větrání v systému, možnosti přeskakování všech druhů velkých předmětů atd.

V závislosti na průměru potrubí jsou stanoveny následující optimální hodnoty plnění:

Průměr průměrů trubek

Vykonávat matematické výpočty požadovaného průměru potrubí také nemá smysl, protože jsou obecně akceptovány optimální hodnoty:

Dávejte pozor! Při instalaci kanalizační sítě by měl být potrubí pokud možno co nejrovnoměrnější. Je nutné vyhnout se jakýmkoli rozdílům na úrovni. Průtok by měl být konstantní, což zajistí nejlepší provozní vlastnosti systému.

Tabulky pro hydraulický výpočet kanalizačních sítí tak umožňují i ​​nezkušenými mistři správně realizovat svůj projekt, podle něhož se instaluje potrubí.

Storm systém

Při hydraulickém výpočtu systému dešťové vody je situace poněkud komplikovanější, protože v tomto případě je nutné použít vzorec - V = q20xSxD, kde:

• V - nejvyšší míra spotřeby vody během odtoku.
• S je plocha povrchu.
• q20 - největší intenzita srážek. Tento indikátor lze nalézt v příručce SNiP (závisí na umístění).
• D je koeficient absorpce vlhkosti základním materiálem.

Koeficient absorpce vlhkosti naleznete v následující tabulce:

Nyní zvážíme příklad výpočtu kanalizace. Předpokládejme, že se jedná o pozemek o rozloze 1500 m2, z toho 300 m2 pokrytý květinovými záhony a trávníky. Proto trávníky absorbují srážení, takže je nutné určit, kolik vody bude dodáno na 1200 m2.

Například nejvyšší intenzita srážek je 25 litrů na metr čtvereční za hodinu.

V tomto případě se výpočet provádí následovně:

• Na pozemku o rozloze 1200 m2 za hodinu padne maximálně 30 000 l nebo 30 m3 deště. To je množství vody, které musí být odkloněno.
• Nyní je nutné stanovit průměr potrubí, které se bude vyrovnávat s tímto množstvím srážek.. Potrubí o průměru 110 mm, položené ve svazích o rozměru 1 cm na metr, je schopno nést 6,19 litrů za sekundu, což je 2220 litrů za hodinu. V našem případě je to příliš malé, takže nejlepší volbou by bylo potrubí o průměru 160 mm.
• Z výše uvedené tabulky vyplývá, že takovou trubku lze položit se sklonem nejméně 0,8 cm na metr.

Pro přesnější výpočet můžete vynásobit objem přiváděné vody koeficientem absorpce vlhkosti, avšak tak, aby únosnost měla malou marži, nemůžete to udělat. Po dokončení výpočtů byste měli pokračovat v instalaci samotného systému.

Počítání materiálů

Po výpočtu všech technických aspektů odpadních vod zjistíte, kolik potrubí a dalších materiálů bude potřebné pro jeho instalaci. Budete také informovat, jaká je cena projektu.

Je velmi jednoduché provést takový výpočet - je třeba nakreslit plán domu nebo pozemku na měřítku a poté použít všechny prvky kanalizačního systému. Poté nebude možno obtížné vypočítat celkovou délku potrubí. Tady je možná celý pokyn k výpočtu odpadních vod.

Závěr

Vypočítte odpadní vody v domácnosti pod silou každého domácího velitele. K tomu použijte údaje z výše uvedených tabulek a technické reference. Výsledkem těchto výpočtů bude spolehlivý a trvanlivý provoz kanalizace. Z videa v tomto článku můžete získat další informace k tomuto tématu.
