Co je trubkový palec a palcový závit

Při označení průměrů trubek, které se používají v palcích, se navíc velikost trubek inches liší od konvenčních průměrů. Často je to pro začátečníky matoucí. Dále uvažujeme, co představuje tento systém výpočtu, jak se to převádí na milimetry a jaký je palcový rozměr.

Obecné informace

Inch je měrná jednotka, která existovala již stovky let. Navíc se během této doby několikrát změnilo.

Jako příklad uvádíme následující typy měrné jednotky:

• Vídeň - 26,3 mm;
• Španělský (pulgada) - 23,2 mm;
• Mexický - 23,3 mm.

Musím říci, že tento seznam může pokračovat i nekonečně, například v každé německé zemi existovala jeho vlastní měrná jednotka:

• Bavorský;
• Saské;
• Pruský;
• Badenskaya, atd.

Podobná opatření existovala i v Číně a Japonsku. Například čínský ekvivalent byl 33,3 mm. Nicméně 20. května 1875 byla ve Francii podepsána Mezinárodní úmluva o metrickém měření. Cílem této smlouvy bylo zajistit jednotnost mezinárodních metrologických norem.

Důležitou poznámkou této smlouvy byla uznání nedostatečné jednotky, která nemá nic společného se stávajícím systémem metrik. OIML navíc doporučil co nejdříve odebrat tento výpočet z oběhu tam, kde byl ještě použit.

Toto doporučení bylo dodrženo všemi zeměmi s výjimkou Spojených států, kde tato jednotka zůstala místní měrnou jednotkou. To ztěžovalo dodržování požadavků OIML ve zbytku světa.

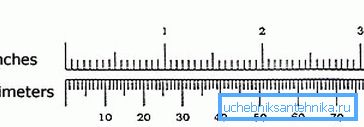

Co je tedy tato jednotka měření a jak ji vyjádřit v našich obvyklých jednotkách měření? V dnešní době, když odkazujeme na tento termín, je anglická míra délky implicitní. Mělo by být poznamenáno, že se také několikrát změnilo od 58. let minulého století na 25,4 mm.

To je nazýváno "palec" a jeho společné znaménko je uvozovky. Například 15 znamená 15 palců, tj. 38,1 cm

Představuje počet trubiček v palcích

Převod na metrický systém měření

Pokud výrobce specifikuje průměr potrubí 1 palec, pak se při měření změří, že výsledek není 25,4 mm. Zde začíná zmatek domácího řemeslníka.

Pokud zvážíme technické vlastnosti takového výrobku, ukazuje se, že jeho průřez se rovná 33,249 mm. Faktem je, že s označením potrubí v palcích se rozumí jeho vnější průměr, zatímco vnitřní průměr odpovídá 22,4 mm.

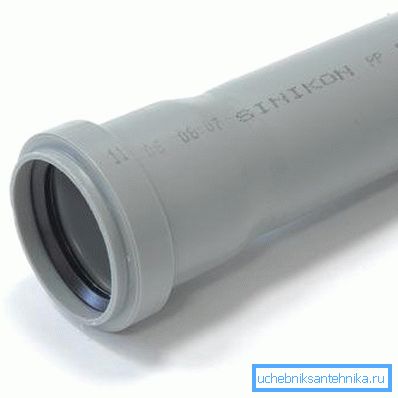

Samozřejmě tato hodnota je do jisté míry podmíněna, jelikož výrobky mají různé tloušťky stěny, poměr jejich průměrů se může lišit. V této věci však stále existuje určitá jednotnost. Pokud tedy převádíte palcové palce na centimetry, má trubka 2 vnitřní průměr ~ 5 cm a vnější průměr 6 cm.

Měli bychom však mít na paměti při přepočtu 2 palce na cm - trubka ve skutečnosti je nepravděpodobné, že bude mít průřez 66,4 cm. Navíc u výrobků z různých materiálů může být průřez v metrickém systému odlišný kvůli rozdílu v tloušťce stěn.

Aby nedošlo k zaměření měření, je lepší použít data z tabulek GOST. Dále uvádíme standardní průměr trubky v palcích a milimetrech:

Tip! Není-li k dispozici žádná referenční literatura, lze průřez trubkovitého výrobku měřit pomocí třmenu a získat tak metrickou hodnotu.

Tudíž trubka o průměru 1 palce v centimetrech může mít průřez 3.2 a 3.35. U velkých potrubních výrobků může být běh ještě větší.

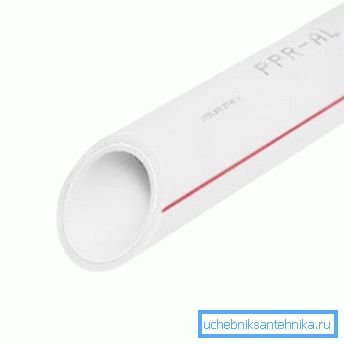

Samozřejmě, pokud je potrubí namontováno z identických částí, nevzniknou žádné problémy. Pokud je však návrh kombinován s díly vyrobenými z různých materiálů, například z oceli + plastu, pak pro jejich správný výběr je třeba požádat o informace do tabulky. V referenční literatuře naleznete průměry různých typů trubek.

Tip! Pro pokládku domácích potrubí pro domácnost (vodovody a plynovody) se nejčastěji používají potrubí 1 1 - 4 palce, 2 "a 3/4.

Inch vlákno

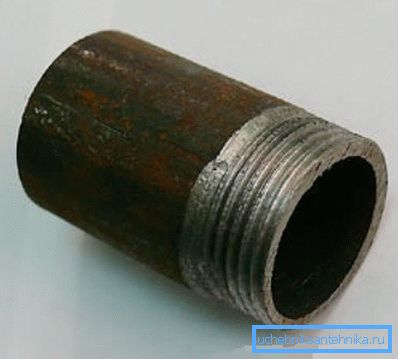

Často, mluvit o palcových palcových číslech, implikujte trubkový (válcový) závit, který má řadu vlastností, ve srovnání s metricky. Obvykle se dělí na výrobky z kovových trubek, stejně jako plastové tvarovky pro potrubí pro potrubí pro skládané typy.

Musím říci, že při instalaci potrubí závitovým způsobem (zpravidla potrubí 1-2 palců - 6 "), znalost vlákna bude také užitečné.

Jeho hlavními charakteristikami jsou následující parametry:

• Krok - vzdálenost mezi řezy. Povinná podmínka kroku - konzistence celého závitového úseku.
• Vnější průměr - je vzdálenost mezi dvěma horními protilehlými body, tj. umístěný na vrcholcích otočení.
• Vnitřní průměr - liší se od vnějšího, že vzdálenost není měřena od horní části, ale od spodních bodů závitů.
• Výška profilu - rozdíl mezi vnějším a vnitřním průměrem.

Všechny tyto parametry jsou samozřejmě specifikovány v palcích, nikoli v milimetrech. Ale toto není jediná vlastnost tohoto vlákna.

Navíc se liší od metriky následujícími parametry:

• Tvar hřebenu cívky. Inch řez má na rozdíl od metriky "ostrý" profil.
• Metrické parametry závitu jsou v milimetrech.

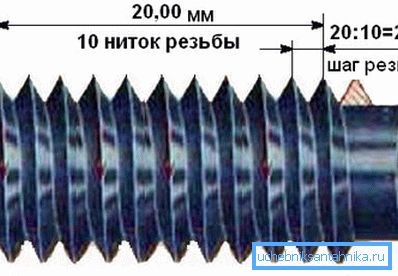

• Válečková rozteč řezu se měří v závitech, tj. počet závitů (drážky) umístěných na segmentu 1 ". V domácích potrubích se používalo vlákno s takovým roztečem:

• 11 nití - odpovídá metrickému kroku 2,31 mm;
• 14 závitů - odpovídá metrickému kroku 1,8 mm.

V některých případech může být při instalaci nebo opravě potrubí nutné měřit parametry závitu. Udělejte to sami, není to úplně těžké, jediná věc, kterou potřebujete, je zvláštní nástroj.

Dávejte pozor! Nejčastěji se vnější průměr řezu rovná průřezu potrubí.

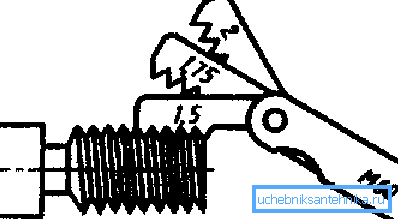

Vnější průměr lze zjistit pomocí třmenu. K určení rozteče závitů se obvykle používá měřidlo - nástroj ve formě souboru souborů.

Pokyny pro práci s ním jsou velmi jednoduché:

• Soubory jsou připojeny k podprocesu.
• Pokud se zuby desky shodují s nití, musíte vidět, jakou hodnotu je na desce uvedena, bude to krok zákrutů v milimetrech. Cena takového nástroje je poměrně cenově dostupná, takže si ho může každý domácí majitel dovolit.

Tady možná všechny vlastnosti průměru potrubí a potrubí.

Závěr

Inch je nepřesné označení průměru potrubí, protože se může lišit v závislosti na typu trubkového výrobku. Proto je třeba pro získání přesné hodnoty odkazovat na referenční literaturu nebo použít měřicí přístroje.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
