Zařízení slouží k svařování polypropylenových trubek

Pokud se k výrobci nepřipojíte, pak otázka, jak vybrat stroj pro svařování polypropylenových trubek, lze zodpovědět jedním slovem - profesionální, to je taková páječka, kde je k dispozici termostat a souprava obsahuje teflonem potažené špičky.

Ale opět je takový nástroj poměrně drahý (hodně záleží na značce) a dokonce i velmi dobří mistři někdy dostanou na standardní trysky, protože to v žádném případě neovlivní konečný výsledek. Ale my o tom budeme hovořit podrobněji, abyste si vybrali, a také vám nabídli tematickou ukázku videa v tomto článku.

Svařování polypropylenových trubek

Přehled pájecích žehliček a trysek

Poznámka: Kompletní s páječkou jsou obvykle dodávány z 3 nebo více trysek určených pro různé velikosti trubek. Minimální sada se skládá ze dvou nebo tří špiček pro polypropylen 20 mm, 25 mm a 32 mm, ale často jsou více. Dále jsou k dispozici trysky pro potrubí s vnějším průřezem 16 mm.

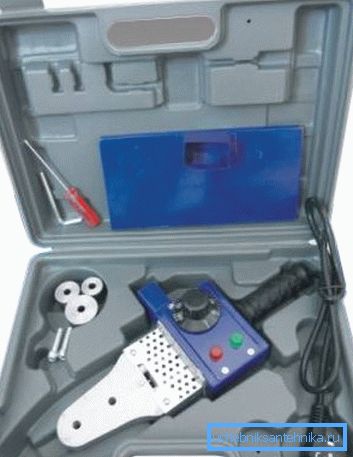

• Elektrické zařízení pro pájení polypropylenových trubek TEMP PPT-1200 má periodické vytápění, tj. Teplotu topení, přední část jednotky je řízena termostatem, přičemž maximální topení je 300 ° C. Výkonná páječka 1200W, která je docela vhodná pro domácí elektroinstalace s automatickou pojistkou 16A. Trysky, které jsou dodávány kompletní, běžné, bez teflonového potahu.
• Zařízení pracuje na 220 V a ohřívá až do požadované hranice přibližně za 10 minut, pokud je okolní teplota nejméně 18-22 ° C. Sada obsahuje také šestihranný klíč (pro upevnění trysek), šroubovák a 3 trysky, které jsou součástí kovového pouzdra.

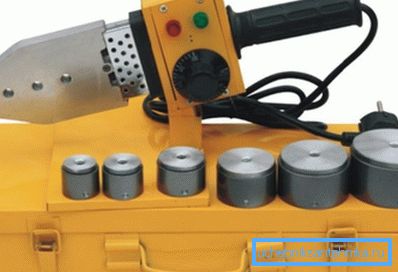

• Elektrická jednotka pro svařování polypropylenu PROTON PPT-1200 má periodický typ vytápění, tj. Teplotu topení, příď jednotky je řízena termostatem, kde maximální topení je 300 ° C. Výkonná páječka 1200W, která je docela vhodná pro domácí elektroinstalace s automatickou pojistkou 16A. Trysky dodávané v sadě jsou pravidelné, bez teflonového povlaku, ale jejich počet se zde zvýší na 6 kusů.
• Zařízení pracuje na 220 V a ohřívá až do požadované hranice přibližně za 10 minut, pokud je okolní teplota nejméně 18-22 ° C. Sada obsahuje také šestihranný klíč (pro upevnění trysek), šroubovák a 6 trysek (20, 25, 32, 40, 63 mm), které jsou dodávány v kovovém pouzdře.

• Elektrické pájecí zařízení pro polypropylenové trouby FORTE WP-6318 má periodické vytápění, tj. Teplotu topení, přední část jednotky je řízena termostatem, kde maximální topení je 300 ° C. Výkon páječky je 1800W, což je docela vhodné pro domácí elektroinstalace s automatickou pojistkou 16A. Trysky, které jsou dodávány kompletní, obyčejné, bez teflonového povlaku, počet - 3 kusy.
• Zařízení pracuje na 220 V a ohřeje se na požadovanou hranici za cca 15 minut, pokud je okolní teplota nejméně 18-22 ° C. Sada obsahuje také šestihranný klíč (pro upevnění trysek), šroubovák a 3 trysky, které jsou součástí kovového pouzdra. Hmotnost všech zařízení 4000g.

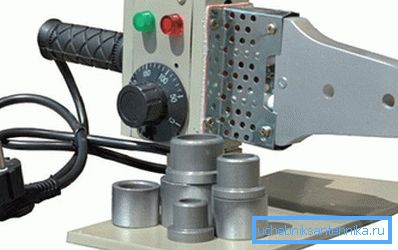

• Rozpočtová verze svařovacího stroje je BRIGADIER 86-001, který má periodický typ vytápění, tj. Teplotu topení, přední část jednotky je řízena termostatem, kde maximální topení je 300 ° C. Výkon páječky je pouze 800W, což je docela vhodné pro domácí elektroinstalace s automatickou pojistkou 16A. Trysky, které jsou dodávány kompletní, obyčejné, bez teflonového povlaku, počet - 3 kusy.
• Zařízení pracuje na 220 V a ohřeje se na požadovanou hranici za cca 15 minut, pokud je okolní teplota nejméně 18-22 ° C. Sada obsahuje také šestihranný klíč (pro upevnění trysek), šroubovák a 3 trysky (20, 25, 32 mm), které jsou dodávány v kovovém pouzdře.

• Elektrická zařízení pro svařování trubek z polypropylenu STURM TW-7218 má periodický typ vytápění, tj. Teplotu topení, přední část jednotky je řízena termostatem, přičemž maximální topení je 300 ° C. Výkon páječky je 1800W, což je docela vhodné pro domácí elektroinstalace s automatickou pojistkou 16A. Trysky dodávané se sadou mají teflonovou vrstvu.
• Zařízení pracuje na 220 V a ohřívá až do požadované hranice přibližně za 10 minut, pokud je okolní teplota nejméně 18-22 ° C. Sada obsahuje také šestihranný šroubovák a 3 trysky (20, 25, 32 mm), které jsou dodávány v kovovém pouzdře. Hmotnost soupravy je pouze 1100 g.

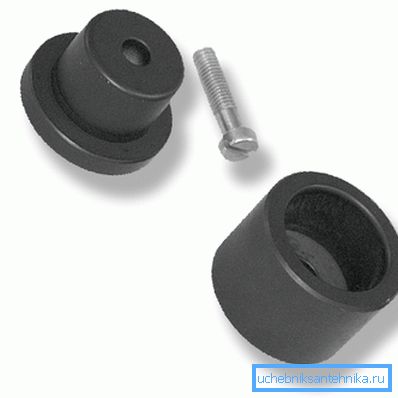

• Tryska tohoto typu, kterou vidíte na horní fotografii, je vyrobena z hliníkové slitiny a má vysoce kvalitní teflonový povlak na pracovní plochu, což umožňuje nepřilnavost polypropylenu (PPR) na povrch a nehoření, které je doprovázeno vůní. Páskové špičky se používají pro polyfúzní pájení a používají se společně s plochými typy páječek.

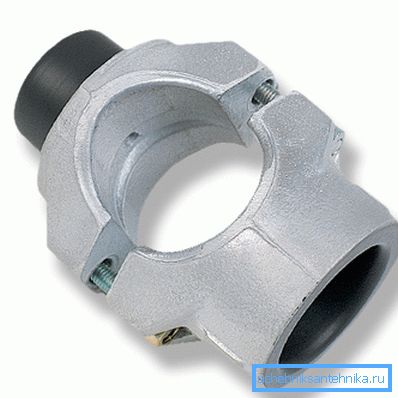

• Tryska tohoto typu, kterou vidíte na horní fotografii, je vyrobena z hliníkové slitiny a má vysoce kvalitní teflonový povlak na pracovní plochu, což umožňuje nepřilnavost polypropylenu (PPR) na povrch a nehoření, které je doprovázeno vůní. Nepárové špičky se používají pro polyfúzní pájení a používají se spolu s páječkou, ve které má tyč tvar válce.

Pájecí práce

Bez ohledu na to, jak používáte páječku, musíte nejprve připravit potrubí a armatury pro práci, vyčistit je od prachu, nečistot a mastnoty a také, pokud by se dostaly do vody, měly by být otřeny nebo vysušeny. Dále byste měli rozhodnout o typu polypropylenové trubky, která může být vyztužena (horká) nebo pevné stěny (studená).

Poznámka: Jako výztužnou vrstvu lze použít hliníkovou fólii nebo sklolaminát a ačkoli cena druhé varianty je vyšší a podle pokynů by měla PPR odolávat až 150? C (s fólií až do 90 ° C), z technologického hlediska není velký rozdíl.

Věc je, že systém vytápění nebo ohřevu má zřídkakdy nosič s teplotou nad 80 °, a pokud se tak stane, pak na krátkou dobu trubka nemá čas deformovat a hlavním účelem výztuže je právě tato ochrana.

Hlavním rozdílem mezi horkými trubkami je, jak blízká je výztužná vrstva k povrchu - pokud je to blízko, potom bude polypropylen odstraněn během svařování a vystaven fólii, a proto se kvalita spojení zhorší.

Pokyny pro pájecí práce proto doporučují odstranění této vrstvy, ale je velmi nepohodlné to udělat s nožem a za tím účelem používají speciální odřezávací zařízení pro odizolování, které se také nazývá třást. Jednoduše otočte třepení na konec trubky, snižte jeho vnější průměr, současně odstraňte fólii a odkryjte spodní vrstvu polypropylenu.

Poznámka: Prakticky všichni řemeslníci zabývající se instalací a vytápěním instalace se snaží vyhnout PPR s těsně rozloženou fólií. Zpracování konce třástím trvá určitý čas na každém kloubu, tím spíše, že je velmi nepohodlné provádět strihání na krátkých kusech a někdy je to prostě nemožné.

Takže když připevníte spájkovací spoje hladce, pod úhlem 45 °? a jeho rotace přesně odpovídala účelu, je nutné provést značkování a za tímto účelem stačí, aby značky na trubce a kování byly opatřeny značkou nebo tužkou, která by se měla při připojování shodovat. Navíc je při řezání PPR nutné značení, jakož i hloubka, do které se potrubí ponoří do horké trysky.

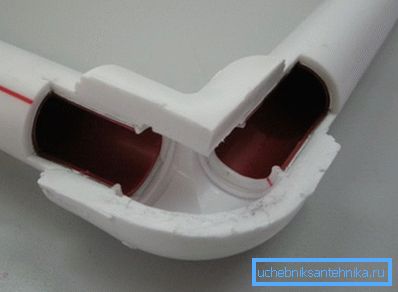

Existuje reálné nebezpečí, že při pájení bude snížen vnitřní průměr spoje, což povede ke snížení tekutosti systému přívodu vody nebo dokonce ke ztrátě. A to se děje proto, že konec přechází příliš hluboko do horké trysky a pak, když je nasunut do zásuvky, jde i dále, než je nutné, ale protože je horká, začne se zplošťovat a vytváří přetížení.

Při ohřevu okraje potrubí proto buďte velmi opatrní - jeho konec by neměl jít do horké trysky o více než 10-15 mm - takže kontinuita potrubí bude plně zachována.

Na termostatu pájecího zařízení je zpravidla maximální značka spínače 300 ° C a tato teplota stačí pracovat i při mírném mrazu, ale to neznamená, že by tento parametr měl být konstantní.

Měla by být řízena pokojovou teplotou místnosti - 19-22 ° C a v takových případech by měl být nastavovací knoflík spínače asi na 280 ° C, dobře, pokud pracujete v létě a v místnosti s teplem, pak posuňte páku na 270 ° C.

Tyto režimy jsou nejvhodnější pro svařování během PPR a poloha 300 ° C by měla být použita pouze v chladné místnosti nebo venku, v chladném období, stejně jako ve větrném počasí.

Nyní postupujeme ke svařování potrubí s armaturou (musí se shodovat s průměrem) a po přípravě a označování materiálu ohříváme přístroj, který v závislosti na modelu vytáčí požadovaný teplotní režim z 10 na 15 minut.

Tryska by měla být fixována ještě před tím, než zapnete páječku v síti - je to mnohem pohodlnější, když to děláte v chladném stavu a pokud budete muset pracovat s různými průměry trubek (pomocí redukčních armatur), měli byste obě trysky současně opravit - všechny značky a typy svařovacích jednotek počítáno na něm.

Pokud je to možné, je to nejvhodnější udělat práci, sedět na malé stoličce, vystupovat na noze s nohama tak, aby se zařízení samo o sobě nepohybovalo, ale to je možné pouze při sestavování jednotlivých bloků - v budoucnu bude taková práce nutná s váhou.

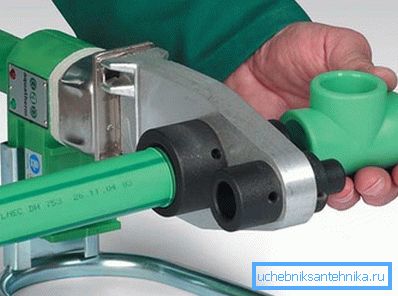

Na jednu stranu trysky tedy namontujte potrubí a na druhé straně je namontujte a zatlačte na požadovanou hloubku a poté stojte v této poloze po dobu 5-6 sekund, aby se polypropylen dobře zahřál. Potom natočíte obě strany současně a bez prodlení, zasuňte je do požadované polohy, řídíte předem nastavenými etiketami a opět udržujte po dobu 5-6 sekund v pevné poloze.

Instalace přívodu vody je mnohem výhodnější při výrobě jednotlivých bloků, které jsou svařovány odděleně, jak je vidět na horní fotografii, po které jsou pájeny do jediného systému.

Vzhledem k tomu, že samotná páječka je poměrně lehká, v průměru 1,5-2 kg, může jedna osoba tuto práci zvládnout tím, že drží stroj v jedné ruce a svařovanou jednotku v druhé. Ale pro připojení objemných bloků je zapotřebí nějaké zkušenosti, proto je jejich velikost nejprve minimální.

Závěr

Aby se polypropylenová trubka potlačovala vlastními rukama, používejte speciální nůžky (to lze také provést pomocí pilového pásu, ale po ní zůstávají otřepy). Kvalita nůžek má také poslední hodnotu - dobrá gilotina dělá rovnoměrný řez, ale pokud má záda nebo je ohnutá, pak se to nestane (viz také článek Polypropylenové trubky pro instalaci v domě).
