Již více než 100 let jsou komunikace z mědi v trvalé poptávce. Někteří si je vybírají jako ukazatel prosperity, jiní jsou přitahováni záviděníhodnou trvanlivostí, ale jakkoli to může být, měděné trubky v jakékoliv sféře se vyznačují vysokým výkonem a snadnou instalací s vlastními rukama.

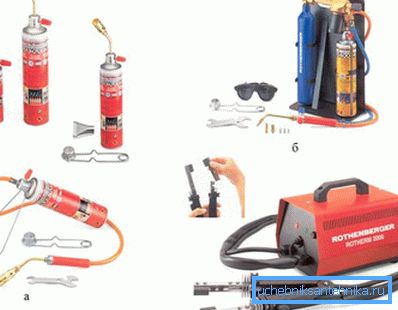

Foto nástroj pro montáž měděných trubek.

Navzdory skutečnosti, že tento materiál nelze nazvat rozpočtovým rozhodnutím, se říká, že náklady na uspořádání instalatérských nebo topných zařízení z mědi jsou báječně vysoké, je značně přehnané.

Trubky skutečně stojí peníze, ale kování a další spoje jsou pro ně mnohem levnější než vysoce kvalitní polypropylenové výrobky. Plus nástroj pro pájení měděných trubek má dostupnou cenu.

Co potřebujete pro pájení

Snad hlavním aktérem pro trvalé připojení takových výrobků je plynový hořák pro pájení měděných trubek.

Ale podrobně o tom budeme podrobněji vyprávět, a teď budeme hovořit o pomocných a ne méně nezbytných úpravách.

  • Pro přesné řezání trubek profesionálové používají speciální nástroj pro řezání trubek.. Je vybaven řezačkou z vysoce pevného materiálu, který zajišťuje vysoce kvalitní řez. Cena zařízení závisí na průměru produktů, se kterými může pracovat. Doma můžete použít pilu na kov, je vhodné ji řezat, ale řez nebude úplně vyrovnaný.

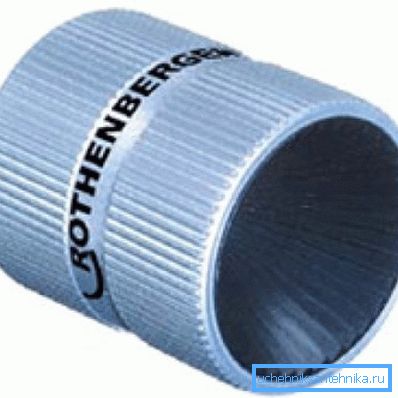

  • Další důležitý nástroj lze považovat za phasmodus. Je nutné pro zkosení, to znamená otřepy a nepravidelnosti od okraje řezané trubky. Bez tohoto zařízení budou spojování prvků poměrně problematické a čipy se mohou dostat do systému. Soubor můžete použít, ale je to dlouhé a obtížné.
Pickups.

Důležité: vyrábí se 2 typy výrobků, sběrač oblouků je vhodnější, ale je určen pouze pro průměry do 36 mm. Pick-up tužky může pracovat s libovolným oddílem, ale potřebujete určitou dovednost, abyste ho mohli používat.

  • Rozšiřovač trubek je velmi pohodlné zařízení. Faktem je, že materiál pro uspořádání kabeláže je zpravidla odvozen ze stejného úseku a pro připojení 2 identických trubek použijte přechodový pouzdro. V přítomnosti rozšiřovače trubek lze jeden ze dvou spojených konců linky lehce oddělit a vytvořit spolehlivé spojení bez použití dodatečného kování.

Důležité: Rozšiřovač trubek je veden do trubky do hloubky nejméně 1 průměru. Tudíž je možné zatlačit stěny měkké slitiny, pokud jsou stěny tlusté nebo slitina mědi je dostatečně elastická, pak musí být okraj výrobku spálen.

Ruční kompaktní plynový hořák

Jak bylo uvedeno výše, hlavním pracovním nástrojem je plynový hořák pro pájení měděných trubek. Rozsah je zde široký, pro amatérské použití, na malé objemy se používá malý jednorázový propanový hořák k pájení měděných trubek.

Existují poloprofesionální modely a konečně na velkých staveništích profesionálové používají mobilní zařízení pro pájení měděných trubek.

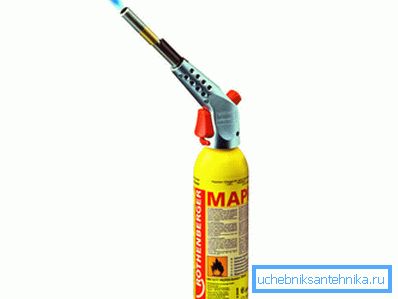

Kompaktní ruční hořák.

Vzhled ručních hořáků umístěných na malém plynovém válci na trhu otevřel široké možnosti pro budování systému vlastním rukama. Kompaktnost výrobku určuje pohodlí práce na těžko dostupných místech, jako jsou koupelny nebo kuchyně.

Takové hořáky je možné znovu naplnit různými směsí plynů s různými teplotami spalování. Vše závisí na druhu pájky a na tom, jaké slitiny budou namontovány.

Na držáku je speciální ventil, pomocí něhož je délka a zaostření plamene nastavitelná. Navíc je tato sada vybavena několika vyjímatelnými tryskami, což umožňuje regulovat rychlost ohřevu materiálu.

Bezpečnost práce je zajištěna vestavěným zpětným ventilem. Ruční hořáky jsou zcela autonomní nástroj, nepotřebují další přísunné prvky. S jejich pomocí, s určitými dovednostmi, můžete vytvořit vysoce profesionální švy.

Modely vybavené reflektorem plamene jsou vyráběny, což zajišťuje úspory plynu a rovnoměrné povrchové vytápění.

Poloprovozní hořák s balónkem.

Profesionální vybavení

Profesionální přístroj pro pájení měděných trubek, stejně jako většina specializovaných zařízení, je těžší. Pokud se směs plynu a vzduchu používá k ohřevu v autonomním ručním spreji, profesionálové často spojí směs plyn-kyslík. Teplota hoření je zde mnohem vyšší, což znamená, že hořák lze použít k pájení měděných trubek tvrdou pájkou.

Celá instalace je založena na malém mobilním vozíku a skládá se ze dvou plynových lahví s propan butanem a kyslíkem. V některých případech se může použít acetylen místo propan-butanu. Kyslík na druhé straně plní funkci aktivního oxidačního činidla, zatímco plyn je dodáván do profesionálního hořáku prostřednictvím speciálních plynových hadic.

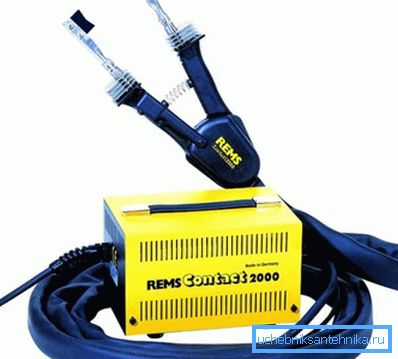

Profesionální elektrická páječka.

Důležité: v některých případech je pro pájení s tavnými materiály povoleno používat jako topení speciální elektrickou páječku.

Pájecí přípravky

Pro dobré spojování je také potřeba pájka pro pájení měděných trubek s optimální teplotou ohřevu. Vizuálně vypadá jako obyčejný drát s průřezem 2 - 6 mm.

Jeho teplota tání je o něco nižší než teplota měděného potrubí. Vzhledem k kapilárnímu účinku, když se roztaví, protéká mezi trubkami a vytváří tuhý, pevný a trvanlivý šev.

Pájky jsou tvrdé a měkké.

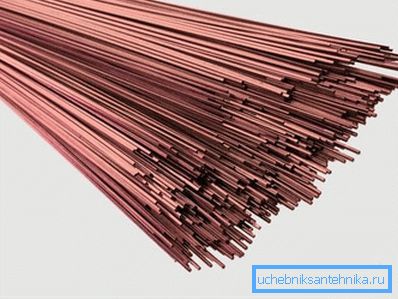

Žáruvzdorná pájka stříkající stříbrem.
  • Pro instalaci topných systémů se často používá běžná měkká cínová pájka. Jedná se o nízkou teplotu tavení a je schopen poskytnout spolehlivé spojení při teplotách až +180 ° C.

Důležité: Pájka na bázi cínu obsahuje určité procento olova. Z tohoto důvodu je zakázáno použití v systémech, které přepravují pitnou vodu.

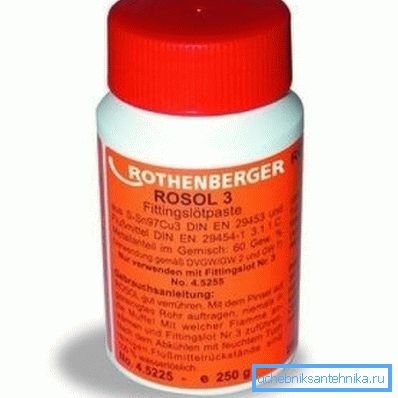

Pájecí pasta
  • Klimatizační systémy a potrubí v nízkoteplotních mrazících komorách jsou spojeny pomocí pevné měděné-fosforové pájky, ve které jsou vkládány stříbro. Při spárování čistého měděného potrubí měď-fosforová pájka nevyžaduje další použití tavidla. Pokud potrubí obsahuje více než 10% niklu nebo potřebujete spárovat hliníkový bronz, potom směs mědi a fosforu nebude fungovat.
  • V takových případech se používají sloučeniny stříbra, čím vyšší je procento stříbra, tím lepší bude pájení. Například sloučenina obsahující až 35% stříbra je nutná pro kombinaci se železem.

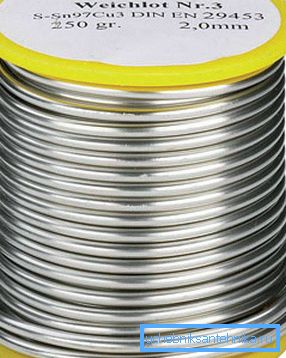

Měkká tavitelná pájka.
  • Flux pro pájení měděných trubek se používá v případě spojení s jinými kovy, mosazi, bronzem nebo železem. Poskytuje lepší přilnavost povrchu materiálu a zabraňuje tvorbě oxidů. Přichází v jiné konzistenci, a to jak ve formě kapalin, tak ve formě gelů. Použijte štětcem a po práci otřete vlhkou houbou nebo opláchněte vodou.
  • Nyní široce používaná pasta pro pájení měděných trubek, může být nazývána zlepšeným tokem. V závislosti na účelu obsahuje pasta práškový pájkový prášek, pojivo a tavidlo pro zlepšení adheze. Aplikace takového řešení na povrch poskytuje rychlou a vysoce kvalitní přilnavost. Tyto pasty neobsahují olovo, takže je lze použít všude.

Několik slov o pájené technice

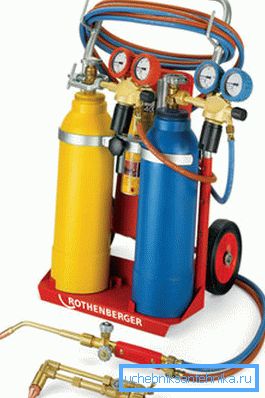

Profesionální plynové zařízení.

Jakákoli svařovaná práce vyžaduje přípravu materiálu. Bez ohledu na to, zda bude bez těchto sloučenin provedeno tavidlo, pasta nebo práce, měl by být povrch potrubí v každém případě vyčištěn. K tomu použijte kartáč na kov nebo speciální houbu.

Tip: Odborníci nedoporučují čištění povrchu brusným papírem nebo jinými abrazivními materiály. Protože abrazivní částice mohou výrazně snížit kvalitu připojení.

U systémů vytápění pro domácnost nebo při zásobování vodou můžete provádět bez použití armatury, ale pro připojení budete potřebovat rozšiřovač trubek. Rozšíření se provádí tak, že mezera mezi stěnami trubek, které mají být spojeny, je v rozmezí 0,025 až 0,125 mm.

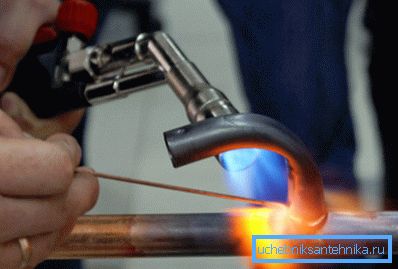

Topné hořáky.

Dále pokračujte v zahřívání připojení. Pokyn vyžaduje, aby bylo topení jednotné. Není nutné přivést kov do bodu tání, což může později vést k defektu v práci nebo ke snížení vlastností sloučeniny.

Aby pájka byla rozložena rovnoměrně po celé oblasti styku, je nutné, aby se roztavila od dotyku vyhřívaného kovu. Není nutné ohřát samotnou pájku s hořákem, protože pokud není kov dostatečně zahřátý, selže kvalitní připojení. Produkt ochladí, obvykle do jedné hodiny.

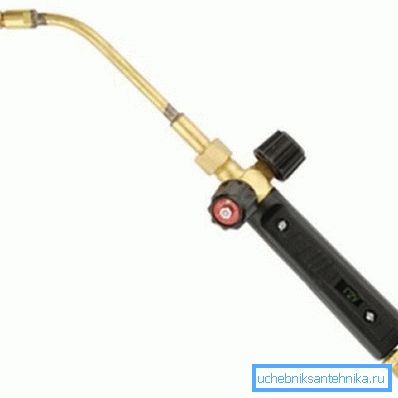

Profesionální hořák.

Video v tomto článku ukazuje jemnosti pájení.

Závěr

Roky zkušeností s spojováním měděných výrobků ukazují, že pro začátečníky je nejobtížnější volba pájky a příbuzných materiálů. Pájecí proces se snadno zvládne, nástroj pro pájení měděných trubek je levný a pod vedením mentora může být vše věda počítáno za den (viz také článek Polypropylenové trubky a tvarovky: vlastnosti, normy, tipy pro instalaci).

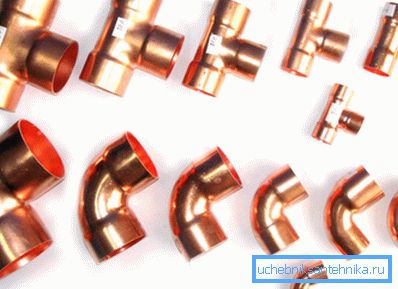

Kování pro měděné trubky.
