Výběr nástroje pro pájení polypropylenových trubek

Hlavní instalatéři používají speciální nástroj pro pájení polypropylenových trubek, který se obvykle nazývá páječka a který pracuje na síti 220V 50 Hz, což je docela přijatelné pro téměř všechny průmyslové a obytné budovy.

Modifikace takovýchto zařízení se může navzájem lišit v závislosti na výkonu, velikosti, hmotnosti a rovnoměrném vzhledu (ploché a válcové), nicméně princip svařování zůstává stejný. Níže uvádíme krátký přehled některých modelů, zvážíme základní principy práce s nimi a také vám ukážeme video v tomto článku.

Pájecí a spájkovací polypropylen

Přehled nástrojů

Poznámka: Vedle samotné topné jednotky obsahuje sada pro pájení polypropylenových trubek také speciální trysky různých průměrů, které odpovídají standardnímu průřezu trubek propylenu. Takové prvky mohou být z hliníkové slitiny, které mohou být rovněž potaženy teflonem. Poslední možnost je dražší, ale při práci s Teflonem PP nelepí, což usnadňuje práci.

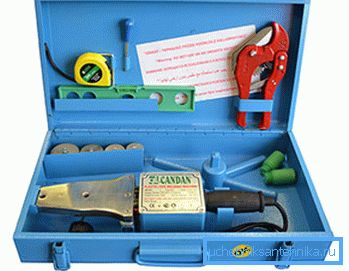

• Elektrická páječka pro pájecí polypropylenové trubky CANDAN SM-06 má dvojité topné těleso, tj. Dva topné články o výkonu 750 W, které vám umožňují šetřit energii během čekání a současně udržovat nástroj horký. Na rozdíl od SM-01 a SM-03 můžete na úpravu CM-06 použít trysku o průměru nepřesahujícím 40 mm, protože zde se trochu zužuje topná část, což zase přispívá ke snížení spotřeby energie.
• Souprava spolu s jednotkou je dodávána se čtyřmi párovými tryskami pro 20 mm, 25 mm, 32 mm a 40 mm, metrickou páskou, výškou, klíčem pro instalaci trysek a nůžek a vše se vejde do kovového pouzdra. Termostat páječky je určen k ohřevu až na 300 ° C, ale maximální teplota je používána velmi zřídka. Jednotka může pracovat z domácí elektrické sítě 220 V 50 Hz, vybavené automatickým vakem nejméně 16 A.

• Páječka CANDAN SM-04 je navržena pro svařování trubek s velkým průřezem z polypropylenu, topná část je vyrobena ve formě kotouče, kde je pouze jeden otvor pro upevnění vyměnitelné dvojice obložení. Modifikace SM-04 má malou hmotnost, která zvyšuje nejen snadnou přepravu, ale také zvyšuje snadnost provozu v různých polohách, ale současně je to docela výkonné zařízení s dvěma topnými články o výkonu 1000W, které vám umožní ušetřit elektřinu v době čekání při udržování nástroje horký.
• Teplotní rozsah nastavený termostatem se může pohybovat od 50 ° C do 320 ° C - umožňuje pracovat ve studených sklepích a venku za větrného počasí. Balení obsahuje také 3 trysky pro 50 mm, 63 mm a 75 mm, metrickou pásku, výšku, klíč pro instalaci trysek a nůžky a vše se vejde do kovového pouzdra. Pokud je to nutné, instrukce vám umožní dodatečně zakoupit pár trysek pro 20 mm, 25 mm, 32 mm, 40 mm, 90 mm a 110 mm - výkon páječky bude stačit

• Elektrické zařízení pro pájení polypropylenových trubek Eral ER-01 (LUX) se používá pro svařování polypropylenových trubek a tvarovek o průměru 16 mm až 75 mm, má celkový výkon 1500 W, které jsou dodávány dvěma PET 750 W. Topná část má plochý tvar se třemi otvory pro upevnění dvojice vyměnitelných trysek a speciální stojan umožňuje fixaci jednotky jak ve vodorovné, tak ve vertikální poloze.
• Teplotní rozsah nastavený termostatem se může pohybovat od 50 ° C do 320 ° C - umožňuje pracovat ve studených sklepích a venku za větrného počasí. Součástí balení jsou také 4 trysky pro 20 mm, 25 mm, 32 mm a 40 mm, metrická měřítka, hladina, klíč pro nastavení trysek a nůžky a vše se vejde do kovového pouzdra. Pokud je to nutné, je možné dodatečně zakoupit pár trysek pro 50 mm, 63 mm a 75 mm - síla páječky bude postačující

• Elektrický stroj pro pájení polypropylenových trubek s velkým průřezem, topná část je vyrobena ve formě kotouče, kde je pouze jeden otvor pro upevnění vyměnitelné párové podšívky. Verze ER-03 má nízkou hmotnost, což zvyšuje nejen snadnou přepravu, ale také zvyšuje snadnost provozu v různých polohách, ale současně je to docela výkonné zařízení s dvěma topnými články o výkonu 1000W, které vám umožní ušetřit elektřinu v době čekání při udržování nástroje horký.
• Teplotní rozsah nastavený termostatem se může pohybovat od 50 ° C do 320 ° C - umožňuje pracovat ve studených sklepích a venku za větrného počasí. Balení obsahuje také 3 trysky pro 50 mm, 63 mm a 75 mm, metrickou pásku, výšku, klíč pro instalaci trysek a nůžky a vše se vejde do kovového pouzdra. Pokud je to nutné, modifikace vám umožní dodatečně zakoupit pár trysek pro 20 mm, 25 mm, 32 mm, 40 mm, 90 mm, 110 mm a 125 mm - výkon páječky bude postačující

• Elektrické zařízení pro pájení polypropylenových trubek STURM TW-7218 se poněkud liší od xiphoidních páječků ve svém válcovitém tvaru, i když má stejný periodický typ ohřevu s maximální teplotou 300 ° C. Výkon tohoto zařízení je 1880 W, což mu umožňuje pracovat z domácí elektrické sítě 220 V 50 Hz, která je chráněna automatickým 16A. Nepřipojené trysky dodávané od výrobce mají teflonový povlak, z něhož se cena přirozeně zvyšuje.
• Doba ohřevu nepárového balení na válci je 10 minut při pokojové teplotě.. Kromě páječky se stojánkem obsahuje kovové pouzdro také 3 nepájené příchytky pro 20 mm, 25 mm a 32 mm, šestihranný klíč a šroubovák.

Svařování trubek

Různé polypropylenové trubky se používají pro různé teploty vodovodu, kde se používá studená voda jako celokovová trubka, PPR s hliníkovou výztuží se používá k přívodu teplé vody a sklolaminát se používá jako výztužná vrstva pro vytápění.

Předpokládá se, že PPR s hliníkem dokáže odolat teplotě vody až do 90 ° C bez deformace, ale PPR se skelnými vlákny může vydrží až 150 ° C, ale v horké vodě a zahřátí tekutiny obvykle nezahřívá více než 80-85 ° C. Proto se PPR obvykle používá jako horká volba. s hliníkem. (Viz také článek Polypropylenové kanalizační potrubí: funkce.)

Výztužná vrstva může být umístěna ve středu polypropylenové stěny, ale může být také umístěna blíže k horní části - ukáže se, že vytápěcí tryska odstraní PPR, odstraní fólii a tím sníží kvalitu spoje. Abychom se vyhnuli tomuto problému, používáme vyžínač, který odstraňuje konec hliníkové fólie, ale je lepší vybrat trubky s centrálním vyztužením - což šetří čas.

Poznámka: Většina řemeslníků dává přednost práci s potrubí z hliníkové fólie, a to i pro studenou vodu, protože horké PPR má silnější stěny.

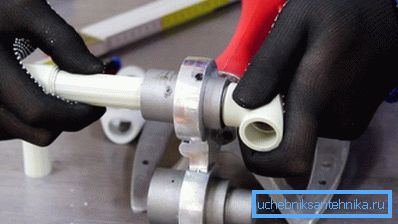

Na horní fotografii vidíte kroky svařování polypropylenové trubky s páječkou, ale každý z momentů vyžaduje určitý čas. Takže držení trubky a tvarovky na horké trysce by mělo trvat 5-10 sekund a současně by měla být držena v rukách připojeného uzlu tak, aby pájka mohla vychladnout.

Závěr

Na spárovaných a nepárových přídavných zařízeních nejsou omezovače, proto je hloubka vstupu trubky a tvarovky regulována vlastními rukama a neměla by být větší než 15 mm. V opačném případě bude konec opírat o přepážku armatury, což způsobí nižší průchodnost potrubí.
