Ventilační svorka - typy a účel
Ventilační objímka je důležitým upevňovacím prvkem vzduchových kanálků a dalších prvků ventilačních systémů. Kromě toho může provádět různé funkce, resp. Může mít různé konstrukce. V tomto článku uvážíme nejběžnější typy takových spojovacích prostředků, které se používají při montáži vzduchových výměnných systémů a jejich účelu.
Obecné informace
Často domácí majitelé při instalaci větrání nevěnují pozornost výběru spojovacích prvků, avšak kvalita těchto instalací, respektive účinnost a trvanlivost celého systému závisí na těchto částech. Kromě toho, aby svorky pro ventilační potrubí mohly řešit úkoly, které jsou pro ně nastaveny, je nutné je správně zvolit, protože, jak bylo uvedeno výše, mohou mít jiný design.
Je třeba poznamenat, že tyto spojovací prvky jsou rozšířené díky řadě jejich výhod, jako jsou:
- Jednoduchý uzamykací mechanismus, který umožňuje snadnou montáž ventilace.
- Riziko neplánovaného odhalení je vyloučeno.
- Díky kompaktnosti je vhodné provádět instalaci v omezeném prostoru.
Standardní odvzdušňovací svorka s gumovým pásem může být použita pro upevnění jak vertikálních tak horizontálních konstrukcí. Proto můžeme říci, že takové upevňovací prvky jsou také velmi univerzální.
Typy spojovacích prostředků
Při instalaci větrání nejčastěji používejte následující typy svorek:

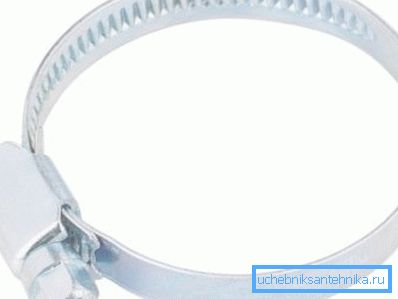

| Standardní | Výrobek může být jak s těsnícím pryžovým kroužkem, tak i bez něj, přičemž tělo je vyrobeno z pozinkované oceli. Velikost se volí podle průměru potrubí. |
| Nylon | Používá se pro upevnění pružných vlnitých trysek. Produkty mohou mít různé délky a šířky. Délka je zvolena podle průměru trubek a je v rozmezí 80 - 1220 mm. |
| Páska | Detail je vyroben ve formě pásky z nerezové oceli o šířce 9-12 mm. Pro jeho opravu použijte speciální spony vyrobené z nerezové oceli. Používá se pro upevnění pružných trysek. |

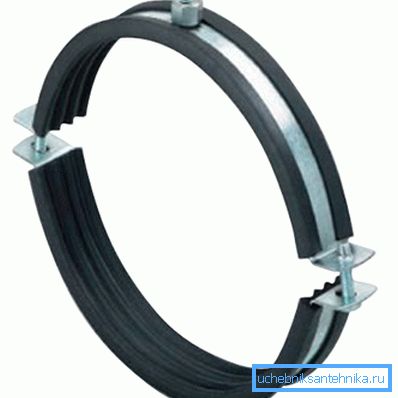

| S gumovým těsněním a maticí | Konstrukce se skládá ze dvou částí ve formě polokruhů, které mají navzájem propojené výstupky. Na horní straně produktu je svařovaná matice, pomocí níž můžete trubky zavěsit. Může se tedy použít k upevnění vzduchových kanálů na stěny, strop nebo podlahu. |
| S kombigaykoy | Konstrukce je podobná jako předchozí, jediná, namísto jednoduché matice, je svařená zásuvka svařena. |

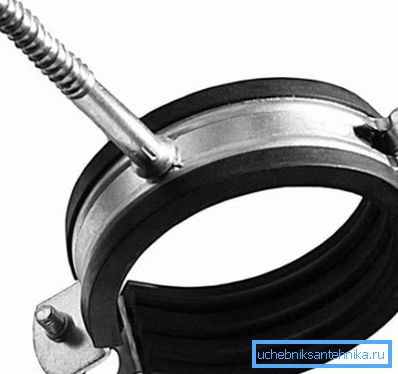

| Se samořezným šroubem a gumovým profilem | Samořezný šroub umožňuje připevnění konstrukce na stěnu nebo například na strop. Takové spojovací prvky se často používají při instalaci komínů a ventilačních trubek. |

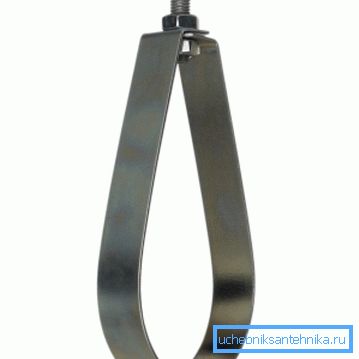

| Spinkler | Výrobek se používá pro volné zavěšení vzduchových kanálů. S pomocí závitové tyče můžete změnit výšku držáku. |
Dávejte pozor! Upevňovací prvky s gumovými těsněními mohou snížit hluk o 15 decibelů a také snížit vibrace systému.
Montážní svorka
Montážní výběr
Před samotnou instalací systému musíte zvolit správnou svorku.
Chcete-li to provést, musíte se zaměřit na následující parametry:
- Tloušťka ocelového pásu;
- Šířka spojovacích prvků;
- Rozsah přípustného utažení;
- Vnitřní průměr;
- Kapacita zatížení
Samozřejmě jsou důležité také strukturální vlastnosti, například pokud potřebujete vytvořit kvalitní spojení dvou trubek, pak je pro tyto účely nejlepší použít standardní montáž s gumovým těsněním. Pokud potřebujete upevnit potrubí na stěnu, měli byste použít konstrukci se šroubem.
Dávejte pozor! Při výběru upevňovacích prvků byste měli věnovat pozornost antikoroznímu povlaku, protože to ovlivňuje trvanlivost výrobku. Kromě toho není nutné zakoupit díly, jejichž cena je nejnižší.
Instalace
Jak bylo uvedeno výše, instalace spojovacích prvků na trubce je velmi jednoduchá.
Pokyn je následující:
- Je-li konstrukce spojovacího prvku taková, že není zcela odblokována, musí být nejdříve umístěna na jedno z trubek, které mají být připojeny.
- Poté jsou propojeny dvě trubky nebo jiné části.
- Dále musí být kroužek umístěn na křižovatce obou částí.
- Poté je třeba utažení upevňovacího šroubu pomocí klíče nebo šroubováku, čímž zajistíte spolehlivé spojení dílů.

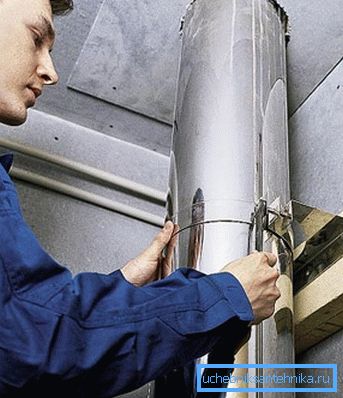

Pokud je instalována svorka pro ventilaci pomocí samořezného šroubu, je třeba ji nejprve upevnit na stěnu nebo strop a pak ji upevnit.
Dávejte pozor! Při montáži potrubí je nutné vzít v úvahu zátěž spojovacích prostředků a vypočítat vzdálenost mezi nimi. Maximální vzdálenost by neměla přesáhnout čtyři metry. V tomto případě musí svorka těsně přitlačit potrubí, aby se zabránilo jeho vibracím.
Tady možná všechny důležité body, které potřebujete vědět o přípravcích pro ventilační systémy.
Závěr
Na první pohled se může zdát, že hodnota svorek ve výměnném systému není velká. Spolehlivost zařízení však závisí na upevňovacích prvcích, proto by při výběru těchto výrobků neměla být věnována menší pozornost než jiné prvky systému. Zvláště důležité je, aby zvolená konstrukce odpovídala úkolům, které jí byly přiděleny.
Z videa v tomto článku se můžete dozvědět některé další informace k tomuto tématu.
