Válce pro profilové trubky: typy, princip činnosti,

Jak může být čtvercová nebo obdélníková část tvarována pravidelným obloukem? Jak mohou být vyráběny vlastní válce pro tvarované trubky? A jaké řešení nabízí moderní průmysl? Pokusíme se odpovědět na tyto otázky.

Proč to potřebujete?

Proč musím ohýbat profilovou trubku?

Ukažme některé příklady.

• Oblouk je nejen překrásný, ale také praktický: nikdy nebude hromadit sníh.
• Zakřivené hledí nad verandou vypadá mnohem lépe než jednoduchá konstrukce s jednou rampou.

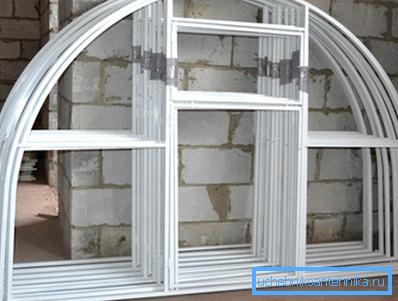

• Klenutý skleník je výjimečně odolný, dokonale odolává sněhu a zatížení větrem.

Mimochodem: montáž skleníků z tvarových trubek je dobrá práce, která vyžaduje přítomnost pouze proslulých ohýbacích válců a svařovacích strojů.

Typy válečků

Co vlastně jsou?

Mechanické

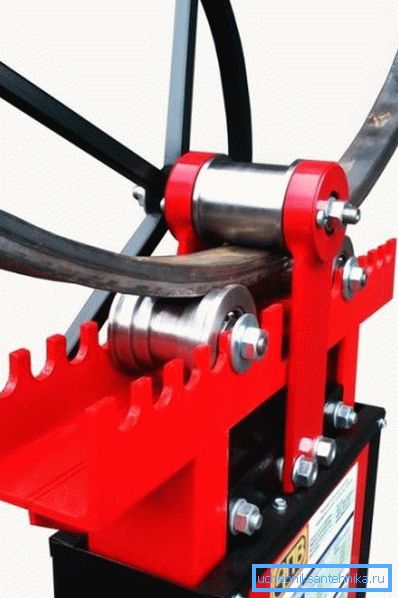

Nejjednodušší konstrukcí je mechanický třívalový mlýn. Takové stroje se často nacházejí v prodeji; jejich cena začíná od asi 15 - 20 tisíc rublů. Jak jsou uspořádány?

V plném souladu s názvem je konstrukce založena na proftrubu se třemi válci. Jeden z nich může být přemístěn vzhledem k ostatním dvěma ve směru kolmém k rovině, která je spojuje; pro posunutí se používá šroubovací mechanismus, který umožňuje i osobě s poměrně běžnými fyzickými schopnostmi vyvinout značné úsilí.

Jeden z válců je dodáván s rukojetí, která umožňuje otáčení a tažení potrubí, které se má ohýbat.

Existuje několik úprav, které umožňují několik zlepšení výkonnosti ohýbače trubek:

• Kombinace rolí se společným řetězcem zajistí jejich synchronní rotaci., čímž zabraňuje sklouznutí potrubí.
• Za řetěz může být použito zařízení..
• Použití kalených válců zvyšuje jejich počet několikrát.
• Kromě toho mohou být válce vyměnitelné., co umožní ohýbat se bez uvíznutí jak profilovaných, tak kulatých trubek.

Elektrické

V takovém případě se část ruční práce přesune na elektromotor.

V prodeji najdete dvě možnosti pro provedení elektrických ohýbačů trubek:

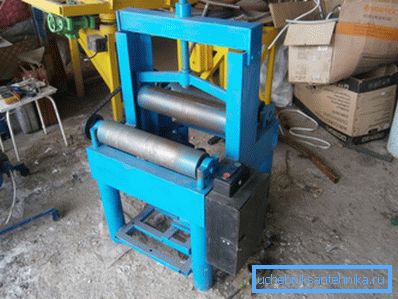

• V jednodušších řešeních je elektrický motor zodpovědný pouze za vytahování potrubí. Umístění ohýbacího válce se provádí ručně.

• Pokročilé modely válečků používají elektřinu jak pro tažení, tak pro posun role (samozřejmě pomocí převodovky, která vynáší sílu).

Hydraulický

Tato kategorie zahrnuje jak výkonné průmyslové stroje vážící desítky tun, tak poměrně kompaktní zařízení. Jejich společným rysem je použití hydraulického válce: čerpání tlaku oleje v něm, můžete vyvinout obrovskou sílu na deformující se válce.

Poloměr ohybu

Bez ohledu na zařízení ohýbače trubek existuje obecný vzorec: čím větší je tloušťka trubky (její průřez je rovnoběžný s poloměrem ohybu), tím větší je minimální poloměr ohybu. Uvádíme hodnoty, které pro své stroje uvádějí jeden z tuzemských výrobců - jsou typické.

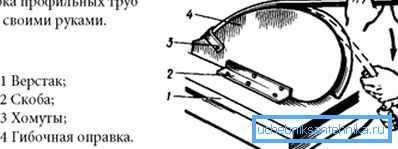

Bez ohýbače trubek

Je možné ohýbat oblouk z tvarované trubky bez rolí?

Z technického hlediska je to možné, ale výsledek bude pravděpodobně neuspokojivý.

Pokyny pro ohýbání nejsou příliš komplikované, protože vyžadují velké množství přípravných prací.

1. Šablona s tvarem povrchu odpovídajícímu oblouku, který potřebujete, je vyrobena z dřeva nebo překližky.
2. Na šablonu je připevněna smyčka - příchytka, do které je vložen jeden z konců trubky.
3. Další práce ve skutečnosti spočívají v aplikaci hrubou silou na druhém konci. Pro zvýšení úsilí lze použít různé páky.

Bláznivé ruce

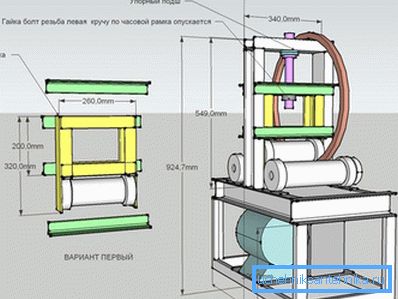

Různé schémata a výkresy válců pro profilovou trubku si v posledních letech doslova zatopili internet.

Okamžitě zklamáme nejvíce ekonomické čtenáře: některé detaily budou muset být objednány.

Které?

• Sami se točí. Mohou být válcové nebo s drážkami pro ohýbání kulatých trubek.
• Klipy pro ložiska.
• Při použití řetězu - hvězdičky.

Samozřejmě, bez ohledu na konkrétní konstrukci, je bezvýznamná úloha poradit při montáži válců.

Pokusme se však dbát na doporučení vlastníků vlastních zařízení, které zdůrazňují hlavní body.

• Rukojeť pohonu musí mít otočnou rukojeť. V opačném případě se první mozoly na rukou objeví v několika metrech od natažené trubky.

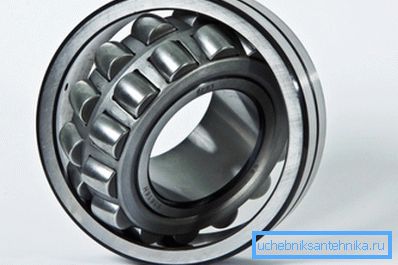

• Ložiska mají lepší seberealizaci. Připojení obou ložisek každého válce přesně na stejnou osu doma není skutečný úkol; sebemenší nesouosost zvýší tažnou sílu.

• Šroub, který pohání přítlačný válec, může být odebrán ze starého sloupku.

Mimochodem: alternativou ke šroubovému mechanismu je konektor pro automobily jakéhokoli typu. Umožní vám vyvinout obrovské úsilí s minimálním uplatněním vlastní síly.

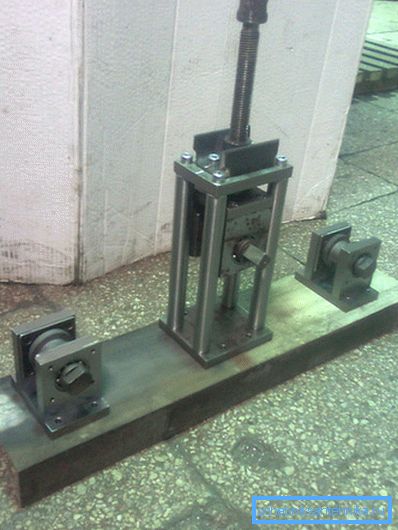

• Jako lůžko je lepší použít segment kanálu vhodné velikosti. Ohybová síla lůžka bude velmi významná; Svařený rám z rohového nebo tenkého potrubí se může jednoduše ohýbat.

Závěr

Doufáme, že materiál, který byl věnován pozornosti čtenáře, mu pomůže zvolit nebo vytvořit nástroj podle svých představ. Jako vždy naleznete další tematické informace ve videu v tomto článku. Úspěchy!
