Trubkový ohýbač pro trubky doma

V procesu práce s potrubí je často nutné položit potrubí na těžko přístupných místech, kde samotné přímé produkty nestačí. V takových případech je potřeba zakřivení a zakřivení prvků, které nejsou k dispozici v obchodě s hardwarem, a co se ptáte?

Nejjednodušší a nejdostupnější způsob, jak vyřešit problém, je použít speciální nástroj - ohýbačku trubek, o kterém budeme diskutovat v našem článku.

Nástroj pro ohýbání trubek

Zařízení pro ohýbání trubek může být:

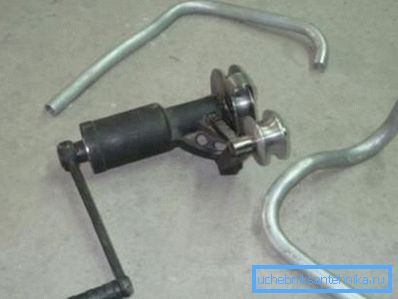

• Hydraulický - Výkonný ohýbač trubek pro ocelové trubky je schopen se vyrovnat s výrobky s velkým průměrem, které se často používají v průmyslových zařízeních.
• Mechanické. Tento nástroj má průměrný výkon.
• Stát. Používají se pro výrobky o průměru až 50 mm a profilované s průřezem až 40 mm.

Pozor! Použití ručního ohýbače trubek pro tenkostěnné potrubí nepřehánějte, protože výrobky nemají vysokou pevnost v tlaku a zakřivení. A všichni víme, že dokonce i malá crack je zákaz používat.

Navíc se tyto nástroje také liší v materiálu, z něhož se vyrábějí výrobky, které mají být ohnuty:

• Hydraulický nebo mechanický ohýbač trubek pro nerezové trubky.
• Ruční ohýbačka trubek pro kovové trubky.

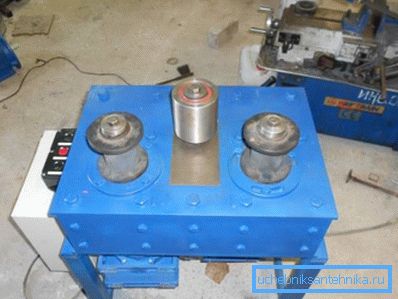

Dávejte pozor! Zařízení pro dodávání různých tvarů potrubním prvkům nebude vhodné pro profilové válcované výrobky.

Na první pohled je jednoduchý proces ohýbání výrobků skutečně docela komplikovaný, takže je musíte vynaložit s velkou opatrností, abyste zabránili následujícím poruchám:

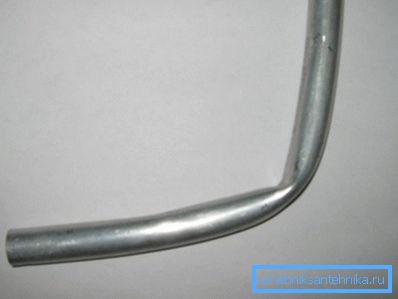

• Rozdrcení materiálu, které vede ke zúžení vnitřního průměru potrubí a tím snížené propustnosti. A vytvoření blokád v takových místech povede k opravám a investicím k obnovení účinnosti kanalizace.
• Protahování a ztenčení stěny potrubí, které ovlivňuje jeho pevnost, snižuje maximální přípustný tlak.

Dávejte pozor! Správně zvolené nástroje pro každý případ umožní kvalitní ohýbání výrobků podle zadaných parametrů. Pomocí takového nástroje můžete optimalizovat pokládání komunikací v budově, efektivně využívat prostor prostor a bez poškození výkonu potrubí.

Jakýkoliv ohýbač trubek lze zakoupit v odděleních budov v supermarketech, neboť si pro něj můžeš vyměnit za příplatek nebo si to dokážeš sami.

Nástroj pro ohýbání kulatých trubek

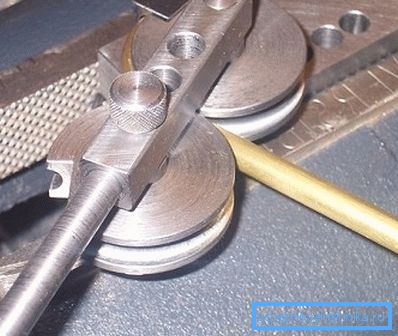

Konstrukce trubkového ohýbače je poměrně jednoduchá - jedná se o dvě obráběné řemenice:

• Jedna z nich je trvale pevná.
• Druhá se otáčí v oběžné dráze kolem první ve vzdálenosti rovnající se průměru trubky, která je ohnutá.

Princip fungování zařízení také nezpůsobuje potíže - výrobek se položí mezi řemenice a pohybem volně rotující kladky se ohne podél daného poloměru.

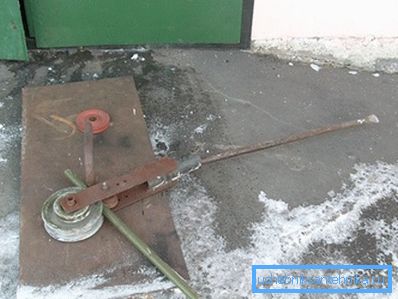

Domácí nástroj

Vytváření domácího trubkového ohýbače pro kulaté potrubí se ihned stará o jeho všestrannost, tj. Možnost ohýbání výrobků různých průměrů.

Proto bude nutné připravit pár řemenic, ale nejméně tři páry (na samém konci potrubí na farmě):

• Jeden pár s průměrem půl centimetru.
• Další - na trubce 3/4.
• Třetí vypočtená na palec průměru.

Nemůžete si koupit potřebné řemenice, takže pokud nejste profesionální soustružník, objednejte je v nejbližší dílně.

Tóny frézování hlavních částí trubkového ohýbače jsou následující:

• Pro výrobu řemenice je hlavní věcí pozorovat poloměr a hloubku drážky.
• Konce každé dvojice kol by měly mít zářez podobný polovině trubkové části.
• Poměr průměrů součástí je také důležitý. Stacionární řemenice by měla být menší, protože na ní závisí minimální poloměr možného ohýbání. Průměr druhého (válcování) přesahuje velikost fixované nejméně dvakrát.

Pro vaše informace! Cena soustružnických prací je nízká, takže nebude mít výrazný vliv na konečné náklady na nástroj.

Dále pokyny pro nezávislé akce na zařízení ohýbacího stroje:

• Základ pro montáž řemenic může sloužit jako čtverec, vyříznutý z plechu o tloušťce stěny (nejméně 10 mm). Měl by okamžitě vrtat čtyři otvory pro upevnění na pracovní desku v dílně. Nebo svařte čtverec do vykopaného a betonového sloupku z potrubí o průměru 100-150 mm.
• Ve středu desky svařujeme kolík o průměru rovném vnitřnímu průměru menší řemenice. Druhá svislá plocha bude sloužit jako zátka ohýbaného výrobku.
• Další etapou je vytvoření otočného mechanismu. Z hustého ocelového pásu o šířce 50 mm je třeba svařit písmeno P. Výška našeho P-ki by měla být roven součtu průměru velkého pohybujícího se kruhu a poloviny stacionárního průměru. U jejich upevňovacích prvků v P-ke vyvrtáváme otvory, vzdálenost mezi nožičkami P-ki mírně přesahuje tloušťku řemenice.
• Svařujeme rukojeť o délce asi 250 mm k horní části této části. Vložená trubka bude sloužit jako páka v procesu ohýbání.

• Shromažďujeme všechny podrobnosti. Malá řemenice je vložena uvnitř P-ki a je na ní spolu s ní osazena velká opěrka s kolíky a náš ohýbač trubek je připraven.

Tip! Aby se předešlo vzniku vad v místě ohýbání, zajistěte a vyplňte trubku pískem a ulehčte ohýbání výrobků s tlustými stěnami s velkým průměrem - zahřejte je.

Různé způsoby ohýbání trubek

1. Ohýbač trubek pro hliníkové trubky, ve skutečnosti také ruční ohýbačka trubek pro měděné trubky může být několik typů:
2. Páka.
3. Ve tvaru kuše.
4. Hydraulický.
5. Elektrické.

1. Zajímavou možností je pružinová trubička pro měděné trubky. Jedná se o pružinu vyrobenou z vysoce kvalitní oceli s prodloužením na jedné straně pro snadné oblékání / zvedání. Potrubí je umístěno uvnitř pružiny a potom se provádí ohýbání. Trvanlivý materiál pružiny současně neumožňuje potrubí rozbít a rozdrtit.
2. Podobný pružinový ohýbač trubek se používá také pro trubky z kovového plastu, které se liší v aplikovaných silách.

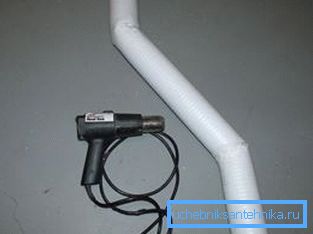

3. Výrobky z umělé hmoty se ohýbají zahříváním v ohybu - k tomu lze použít sušičku budovy.

Závěr

Potřeba použití výše uvedeného nástroje je nesporná v případech, kdy položení potrubí není možné z důvodu existujících překážek. Používá se také pro topné prvky, například pro domácí utěrku na ručníky.

V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
