Svěrky pro upevnění pvc trubek a další metody spojovacích

Při instalaci plastových potrubních systémů je velmi důležitá nejen kvalita samotného materiálu, ale také správný výběr spojovacích prvků, který zajišťuje efektivní a spolehlivý provoz vytvořeného potrubí. Tento článek se bude považovat za různé způsoby upevnění a montáž linek PVC potrubí, pro provedení, které mohou být použity svorky a objímky 80 podle GOST 24137.

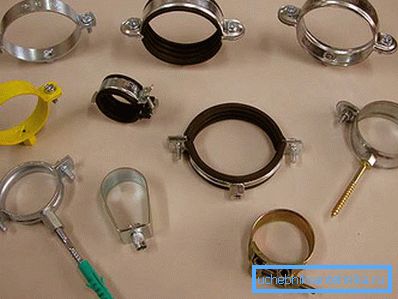

Typy upevňovacích prvků pro výrobky z polyvinylchloridu

Proces upevnění potrubí během instalace nebude vyžadovat nákup speciálního vybavení.

Za účelem vytvoření spolehlivého a vysoce kvalitního upevnění PVC materiálů při pokládání potrubí se používají držáky pro trubky následujícího typu:

• Plastové svorky;
• Montážní svorka.

Montážní krok

Samostatná instalace upevňovacích prvků vyžaduje dodržování některých pravidel, aby se zajistil efektivní a dlouhodobý provoz potrubí. Aby nedošlo k výkyvu vedení, je nutné přísně dodržet doporučenou vzdálenost mezi spojovacími prvky. (Viz také článek Spojky pro potrubí: funkce.)

Technické předpisy a předpisy stanoví, že spony a svorky pro upevnění potrubí by měly být umístěny následovně:

1. Interval instalace pro trubky o malém průměru (ne více než 20 mm):
2. Studené prostředí provozu systému - 80 cm;
3. Horká voda na dálnici (nad 60 stupňů) - 65 cm;
4. Při instalaci potrubí o průměru 40 mm by rozteč mezi spojovacími prvky měl být 95 cm pro přívod horké vody a 110 pro studenou vodu;
5. Dálnice o průměru větším než 110 mm jsou upevněny prvky, které jsou umístěny 185 cm od sebe pro přepravu studené kapaliny a 160 cm pro pohyb horké vody.

Montáž klipů

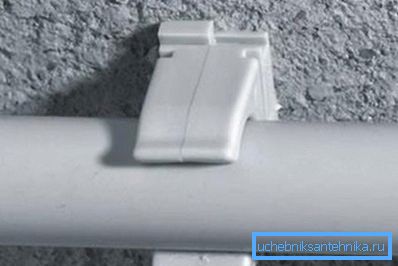

Vodovodní klipsy pro PVC trubky jsou vyráběny pomocí nylonové technologie.

Je to takový přídatný prostředek, který dovoluje produktu přenášet důležité výkonnostní charakteristiky, jako například:

• Zvýšený koeficient tepelné stability;
• Vysoká pevnost, vydržet účinky mechanického typu;
• Snadnost a jednoduchost instalace;
• Nízká cena.

Výrobky, jako je klip, jsou na trhu k dispozici v široké škále velikostí, takže si můžete vybrat nejvhodnější pro upevnění trubek různých průměrů. Aby se vytvořila spolehlivá fixace tohoto typu prvků, jsou zvoleny tak, aby vnitřní průměr přesně odpovídal vnějšímu průměru trubky.

Držáky pro svorky ve tvaru klipu zajišťují axiální pohyb během procesu roztažení, když teplota stoupá. Z tohoto důvodu se nejčastěji používají při vytváření systému pro přepravu teplé vody nebo pro topné systémy.

Rada Pokud potřebujete položit několik větví potrubí blízko sebe pro upevnění na zeď, můžete například použít dvojité klipy.

Použití svorek hadic

Pokud je komunikační systém vytvořen z materiálů s velkými průměry pro přepravu hmoty s vážnou hmotností, je účelnější používat plastové spony, nikoli svorky. Konstrukčně je takový výrobek obvyklý šroubový spoj, uvnitř kterého je pečlivě položené pryžové těsnění.

Tento typ prvku umožní kompenzovat vibrace systému při přepravě velkých objemů média. Je to proto, že v průběhu vážných a významných výkyvů v síti vám umožňují bezpečně držet pozici každého z jeho úseků.

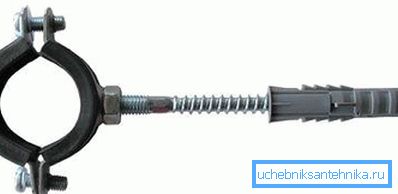

Svěrky pro upevnění PVC trubek jsou doplněny hmoždinkami a speciálním hřebem. Na trhu najdete plastovou i ocelovou trubkovou svorku.

I přes to, že upevnění pomocí takových prvků se považuje za poměrně tuhé a snaží se v procesu fixace systému, můžete získat následující výsledky:

• Pevná fixace potrubí, dosažitelná pouze při maximálním utažení všech šroubů. Tato vlastnost umožňuje použít spojovací prvky pro upevnění části systému, aby se minimalizovalo posunutí;
• Plovoucí držák pro výrobky z PVC. Pokud nejsou upevňovací prvky dostatečně utaženy, bude tam malá mezera, která umožní volný pohyb potrubí. Tento typ instalace může být vyžadován v případě teplotních výkyvů v pracovním prostředí.

Hlavní typy svorek

K dispozici jsou svorky v následujícím tvaru:

1. Kabelové spoje. Takto poměrně jednoduché výrobky se také nazývají svorky. Výrobci je dodávají s vnitřními spojovacími prvky. Používají se k uchycení a upevnění kabelů na různé povrchy, a to jak vertikálně, tak horizontálně. Takové potěry jsou vyrobeny z polyamidu, což je odolný polymer;
2. Trubkové svorky. Hmotnost svorky pro upevnění trubek je největší, protože vyrobte je z oceli. Skládají se ze dvou částí, které jsou přišroubovány dohromady. Spolehlivost a těsnost montáže poskytuje gumové těsnění na vnitřní straně výrobku, ale bez něj jsou možnosti;
3. Stavební spojovací prvky pro upevnění potrubí slouží k vytvoření lešení. Mají záviděníhodnou sílu a umožňují nejen spojit detaily lesa, ale také připojit je k nosným povrchům;
4. Pás nebo červ použitý pro připojení trubek a hadic, jakož i pro upevnění na stěny a stropy.

Dávejte pozor! Svěrné svorky kromě upevňovací funkce umožňují udržovat těsnost hadic.

Kromě klasifikace podle typu jsou tyto spojovací materiály klasifikovány v závislosti na materiálu, z něhož jsou vyrobeny:

1. Kovové;
2. Plastové.

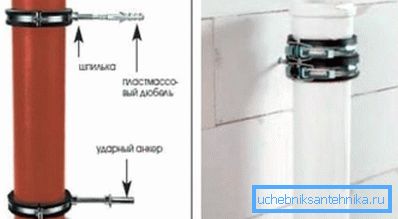

Pořadí upevňovacích prvků se svorkami

Použití takových výrobků, jako je svorka pro upevnění potrubí 110 nebo jiné velikosti během instalace, je možné provádět veškeré práce na potrubí položené poměrně rychle.

Chcete-li to provést, měli byste provést následující pokyny krok za krokem:

1. Nejprve musí být označena celá cesta.

Rada V této fázi nesmíš zapomínat, že kanalizace je umístěna pod úhlem. Pokud máte zaneprázdněnou instalaci napájecí soustavy v nevytápěných místnostech, musíte je také instalovat ve svahu, abyste zabránili stagnaci a hromadění vody.

1. Na místě instalace trasy je třeba vyznačit umístění spojovacích prvků, přičemž je třeba vzít v úvahu přípustné vzdálenosti mezi nimi;
2. Vrtání otvorů v místech montáže hmoždinky;
3. Pomocí kladiva a šroubováku je třeba svorky namontovat na místech, které byly dříve označeny a vyvrtány;

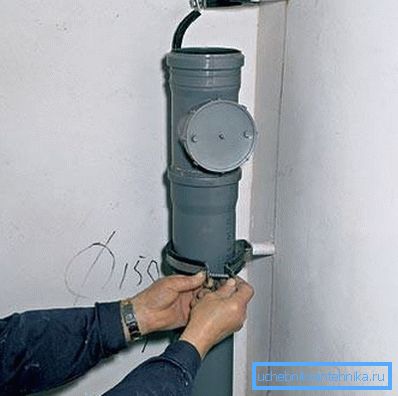

4. V závěrečné fázi vkládáme trubky do upínacích svorek a utáhněte jejich upevnění na požadovanou úroveň.

Na závěr

Použitím produktů, jako jsou klipy a svorky, budete schopni nezávisle a dostatečně rychle nainstalovat potrubí bez použití speciálního nástroje a bez zvláštních dovedností.

Takto potrubí, které jsou takto fixované, budou bez problémů plnit všechny funkce, které jim byly přiděleny po dlouhou dobu. Video v tomto článku vám řekne ještě více informací o tom, jak vyrobit PVC spojovací materiál.
