Příslušenství pro kovové potrubí - vše, co potřebujete k

Odolnost proti korozi, odolnost proti mechanickému namáhání, nízká hmotnost a snadná montáž umožňují použití kovových trubek pro instalaci topných systémů a instalatérských zařízení. Předtím, než přistoupíte přímo k instalaci, není nadbytečné, bude se seznámit s minimální sadou komponent, bez které to nemůže udělat.

Něco o technologii montáže

Bez ohledu na to, zda se jedná o instalaci vodovodních nebo topných systémů, se sestava kovových trubek provádí v následujícím pořadí:

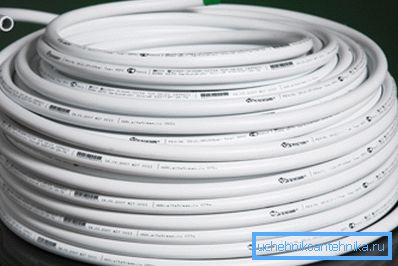

• potrubí. Potrubí je dodáváno ve svitcích, takže bez něj nemůžete. V této fázi musíte zvláště pečlivě řídit kvalitu řezu, na konci by neměly být žádné ostruhy;

• kalibrace - po práci s nůžkami je nutné obnovit geometrii řezu, tato operace může být kombinována se zkosením;
• ve skutečnosti bude spojení vyhovovat některému z nejběžnějších zařízení, například americkému.

Čím je lepší řezat kovovou trubku

Když vznikne otázka, jak řezat plastové trubky, lze považovat za nejlepší alternativu speciální nůžky. Jejich čepele umožňují dosáhnout dokonalé kvality řezu bez otřepů a uvíznutí.

Dávejte pozor! Pokud jednoduše stisknete nůžky na rukojeti, materiál se může trochu vyrovnat. Aby se tomu zabránilo, musí být potrubí při řezání otočeno.

Pokud nejsou po ruce nůžky, můžete to udělat s běžnou pilou. V tomto případě však bude kvalita řezu poněkud horší.

Poté, co pilová pila bude muset zpracovat hrany se souborem. Společným požadavkem pro obě možnosti je kolmost řezné roviny podélné osy potrubí. Dokonce i malé zkreslení může v budoucnu způsobit společné selhání.

Kalibrace trubek

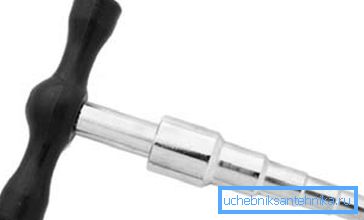

Kalibrátor - nejdůležitější nástroj pro kovové trubky, který umožňuje obnovit tvar průřezu. Často při řezání potrubí je jeho konec mírně deformován a kalibrační operace mu dovolí kroutit.

Můžete vybrat 2 typy kalibrátorů:

• nástroj, který je určen pouze pro obnovu geometrie a roztavení;

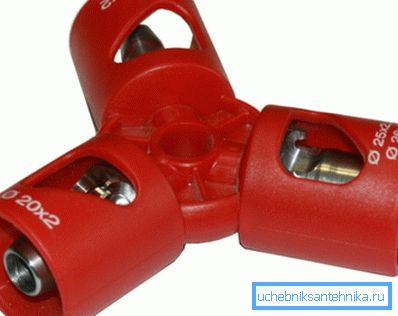

• kalibrátor pro kovové trubky, který kromě těchto operací umožňuje ihned odstranit zkosení.

Pokud jde o kalibrační technologii, provádí se v následujícím pořadí:

• Vhodný průměr dýzy je vybrán a vložen do potrubí. Pokud je zadní část deformována, může být zapotřebí vynaložit úsilí.

• po tom, co stačí kalibrátor otočit, aniž by se z něj odstranil konec potrubí, nože nožů odstraní zkosení v pravém úhlu.

Instalace potrubí

Když si člověk myslí, jak pracovat s plastovými trubkami, vzniká většina otázek ohledně volby spojení.

Existuje mnoho způsobů, každá z nich má své vlastní výhody:

• tlakové kování. Současně je konec potrubí jednoduše zasunut, pokud jde o pohodlí, dokonce poskytuje okno pro prohlížení. Nevýhodou tohoto typu spojení je poměrně vysoká cena a samotný kloub je získán jednodílným;

• lisovací armatury. Tento způsob ukotvení se používá v případě potřeby k připojení kovového plastu s kovem. Kromě samotné armatury budete potřebovat také kleště. Těsnost spoje je dosažena deformací kovu. Tento typ spojení je také považován za jeden kus;

• lisovací armatury - nejběžnější variantu připojení potrubí.

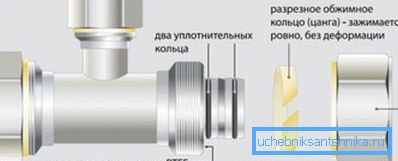

Montáž kleštin je jedním z nejoblíbenějších typů klempířských tvarovek, poskytuje vysokou pevnost a dostatečnou těsnost spojení a v případě potřeby je křižovatka snadno demontovatelná. Navíc může být tato armatura znovu použita.

Přístroj takového spojení je následující:

• na potrubí je vložena matice s uzávěrem a kompresní kroužek (kompresní kroužky jsou také známé jako kleštiny pro kovoplastové trubky);
• pak je vložen do armatury;
• matice je pevně utažena, kleština je mírně deformována a těsně upevňuje konec potrubí.

Ve srovnání s jinými metodami jsou odpojitelné připojení, která jsou více populární. Při jejich použití je otázka, jak rozebrat plastové trubky, snadno vyřešit.

Dávejte pozor! Při vkládání potrubí do armatury není možné na něj příliš silnou sílu, protože by mohlo dojít k poškození gumových těsnění. Pro usnadnění procesu konce potrubí lze mazat.

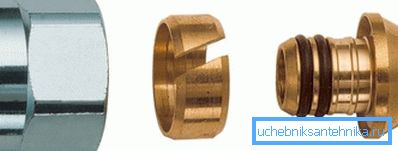

Samostatně stojí za zmínku připojení pomocí eurokone. Konstrukce umožňuje jeho zařazení do kategorie odnímatelných, malé rozdíly leží pouze v montážním zařízení. Na potrubí je vložena matice a kleština, do ní je zasunut eurokonek pro kovoplastové trubky a matice je utažena.

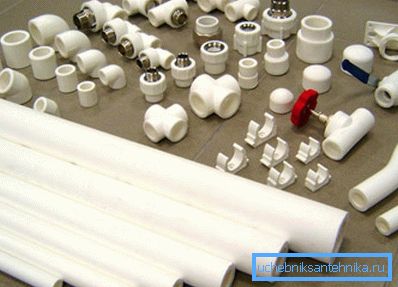

Kromě toho bude instalace vyžadovat kování jako jsou odpaliště, kříže, adaptéry, umožňující připojení různých průměrů, rozdělovače (pro topné systémy), rohové armatury.

Jak ohýbat plastovou trubku

Jednou z výhod kovového plastu je jeho flexibilita, takže můžete dělat s minimálním počtem kování. Například namísto instalace rohové armatury můžete jen trochu ohýbat potrubí samotné. Při výrobě takového prvku jako cívka kov-plastové trubky také nemůže dělat bez ohýbání.

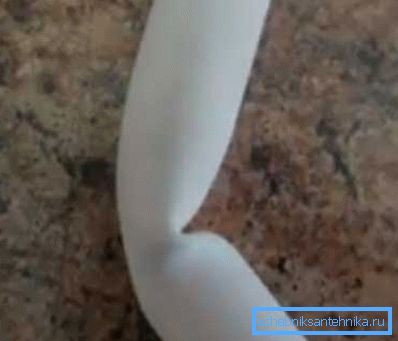

Hlavním problémem s deformací potrubí je to, že se může jednoduše zlomit. To znamená, že jeho stěny se sbližují v zákrutu, což znemožní normální cirkulaci chladicí kapaliny.

Tento problém lze vyřešit dvěma způsoby:

• pomocí ohýbače trubek;
• ohýbat potrubí vlastními silami. V tomto případě musíte vyplnit vnitřní prostor potrubí, abyste zabránili zlomeninám.

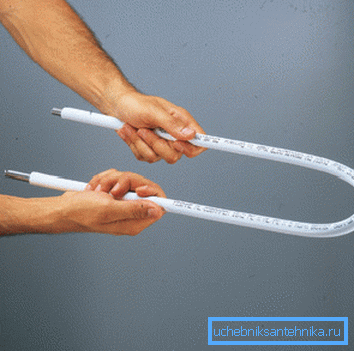

Při manuálním ohýbání může být trubka naplněna pískem nebo solí. Může nahradit trn. Po vyplnění a utěsnění otvoru na koncích můžete potrubí bezpečně ohýbat.

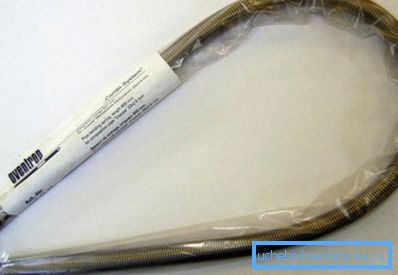

Namísto sypkých materiálů bude vhodná pružina pro kovové trubky. Jeho průměr by měl být jen o něco menší než vnitřní průměr trubky.

Pokud jde o ohyby, lze je klasifikovat metodou ohýbání:

• trn - pevný prvek se pohybuje uvnitř potrubí;

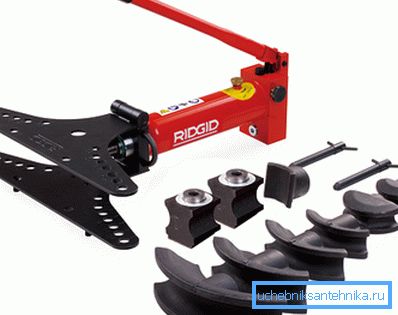

• segment - zatímco ohyb se provádí pomocí sady obuvi pro různé průměry a poloměry ohybu.

Pokyny pro ohýbání potrubí jsou v tomto případě jednoduché - stačí pouze vynaložit úsilí na páku ohýbače trubek. Potrubí pevně přitlačené k botě a deformované.

Dávejte pozor! Pro libovolnou velikost je k dispozici minimální poloměr ohybu. Lze jej stanovit podle vzorce 5 • D, kde D je průměr potrubí.

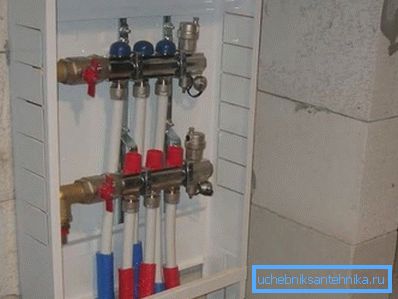

Rozdělovače pro kovové potrubí

Kolektor je potřebný, pokud je vytápění v bytě uspořádáno radiálním vzorem. V tomto případě je do kolektoru přiváděna jak chladná, tak chlazená chladicí kapalina, a to již od elektroinstalace k radiátorům topného systému (samostatné napájecí a vypouštěcí potrubí pro každý radiátor).

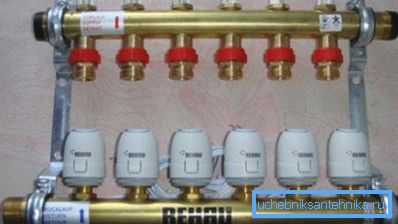

Celkově je hřeben (nebo potrubí pro kovové trubky) trubka s vývody svařenými k němu. Pokud to rozpočet dovolí, mohou být kolektory vybaveny takovými prvky, jako jsou tepelné hlavy a průtokoměry.

V případě maximálního vybavení budete potřebovat:

• Namontujte průtokoměry na hřeben krmiva. Díky tomu je možné kdykoliv změnit objem chladicí kapaliny dodávané k jednotlivým radiátorům samostatně;
• Tepelné hlavy jsou na kolektoru instalovány "zpět". Senzory neustále monitorují teplotu chlazené chladicí kapaliny a mohou zvýšit nebo snížit velikost průchodu. Kvůli tomu například při studeném uchopení se velikost průchodu zvyšuje a proudění chladicí kapaliny přes radiátor se odpovídajícím způsobem zvyšuje.

Cena takového systému může výrazně přesáhnout 10 000 rublů, takže se můžete dostat s mnohem skromnější možností. V tomto případě jsou zástrčky ponechány na hřebenu, aby se v budoucnu mohly dodatečně namontovat kolektory s regulátory teploty nebo průtokoměry.

Shrnutí

Instalace potrubí kov-plast - snadný úkol. Ale za tímto účelem budete potřebovat sadu dodatečných nástrojů a tvarovek, které zajistí těsné a trvanlivé připojení potrubí. Informace v tomto článku poskytnou obecný dojem toho, co je potřeba pro pokládku potrubí.

Video v tomto článku ukazuje příklad připojení plastových trubek.
