Opravná svorka pro trubky různých materiálů

17-06-2018
Nástroje

Většina z nás si uvědomuje, že není nic věčného, ​​takže během provozu potrubí mohou vzniknout nouzové situace. To platí také pro topné systémy, zásobování vodou a dodávky plynu, pokud je nutná oprava okamžitě. V opačném případě by následky mohly být mnohem závažnější.

Pomocí speciálních nástrojů je možné opravit sítě bez jejich vypnutí. Typicky je pro takové účely nutné použít opěrnou svorku na trubce, což je jednoduchý a současně účinný prvek.

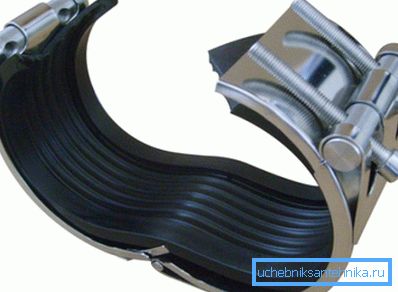

Opravné svorky pro potrubí s gumovými těsněními

Kdo to dělá

Náš trh s hygienickými výrobky je naplněn výrobky zahraničních i tuzemských výrobců. Můžete se dokonce setkat se všemi známými ochrannými známkami a globálními značkami.

Mnoho z nich potvrdí vysokou kvalitu výrobců z těchto zemí:

  • Švýcarsko;
  • Izrael;
  • Holland - společnost Romacon;
  • Německo zastoupené společností Melcher + Frenzen Armaturen;
  • Čína - IDRA;
  • Polsko - Domex;
  • Dánsko - AVK;
  • Rusko - Ecovod.

Jsou to jídlo a jiné společnosti, ale všichni sdílejí jednu věc - dodržování evropských norem a osvědčení pro použití na území Ruské federace. Produkty jsou nabízeny v širokém sortimentu, který umožňuje jejich použití na potrubí různých průměrů a s různými pracovními médii, například pro napájecí sítě pitné vody.

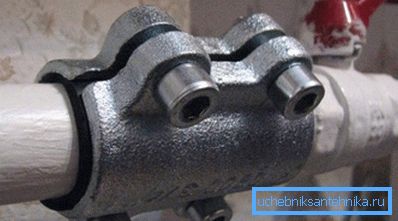

Spolehlivé a odolné opravné svorky pro vodní potrubí

Účel výrobků

Konstrukce svorky umožňuje okamžitě provádět nenákladnou opravu trubek z těchto materiálů:

  • litinu;
  • se staly (nerezové nebo pozinkované);
  • polyethylen;
  • kovový plast;
  • azbestocement.

Jaké připojení můžete opravit:

  • poškození po svaru;
  • podélné trhliny;
  • potrubní zlomenina;
  • jehlové otvory;
  • poškození nárazem;
  • korozivní píštěle.

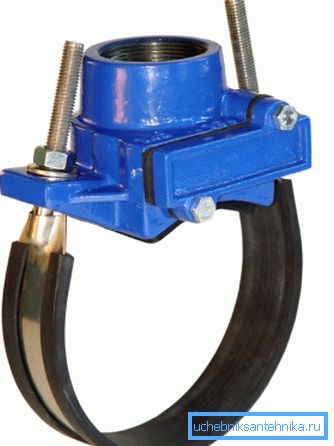

Rychlá svorka pro opravu vodovodních potrubí na chatě

Dvojdílné svorky

Jedná se o nejjednodušší modely nabízené různými výrobci pro spotřebitele.

Jejich design zahrnuje:

  • 2 polotovary z oceli (pozinkované, nerezové);
  • šroub pro jejich propojení v poškozené oblasti;
  • těsnění.

Pokyny jsou jednoduché - na poškozenou část potrubí aplikujte opravnou svěrku a pevně našroubujte dva pruhy pomocí šroubu.

Vnitřní těsnění - manžeta, vyrobená z nitrilu nebo celulózní vlnité pryže. Takže můžete dosáhnout těsnosti poškozené oblasti.

Tip: použití těchto výrobků je možné pouze pro trubky o stejném průměru.

Výhody
  1. Jednoduchost a rychlost instalace. Současně nepotřebujete speciální úzkoprofilový nástroj - jen klíč.
  2. Rychlost těsnicích prací v místě poškození.
  3. Konkurenční cena opravného materiálu.
  4. Snížení nákladů na opravy.
  5. Proces lze provést bez odpojení místa od celkového systému jako celku.
  6. Trvanlivost a vysoká spolehlivost připojení.

Obvykle jsou prvky opěrné svorky nejčastěji vyrobeny z pasivované nerezové oceli, takže není třeba provádět další kroky k jejich ochraně před korozí.
Podmínky použití
  1. Vnější průměr potrubí musí být menší než délka výrobku.
  2. Při opravě trubek O350 mm by měla být délka opravné svorky o 150 mm delší než poškození.
  3. U celkových potrubí musí být rozměry výrobku překryty rozměry poškození o 200 mm.
  4. Při opravě PVC trubek musí být délka svorky 1,5 krát delší.
  5. V případě zlomení nebo ukotvení musí být konce potrubí ve vzdálenosti nejvýše 10 mm od sebe navzájem, úhel odchylky je až 2-3?
  6. Svěrka může běžně provádět úkol s maximální hodnotou poškození 60% krytého povrchu.

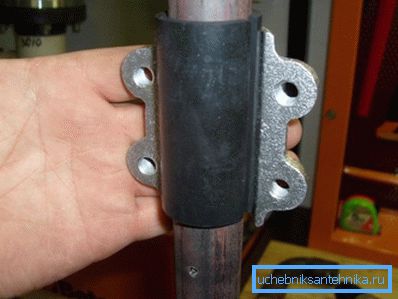

Opravu našroubujeme na trubku vlastními rukama

Druhy

Položka má několik typů pracovních návrhů. (Viz také článek Jak odstranit netěsnosti potrubí: funkce.)

Materiál může být například:

  • nekorozivní oceli;
  • pozinkovaná ocel;
  • nerezová ocel;
  • litinu.

Typ montáže:

  • jednostranně;
  • oboustranné;
  • standard;
  • dvoudílný standard;
  • trojnásobné (pro potrubí velkého průměru).

Tip: u velkých průměrů trubek výrobci nabízejí kompozitní konstrukce sestávající z různého počtu fragmentů, jejichž počet závisí na hodnotě průměru.

Funkce produktu

  1. Kompresní část (bandáž) je vyrobena z nerezové nebo pozinkované oceli o tloušťce 1-2 mm. Pro lisované svorky lze použít i uhlíkovou ocel 20 (1,5-3 mm). Někdy - litina.
  2. Těsnění (manžeta) je vyrobena z celulózové vlnité pryže.
  3. Části upevňovacích prvků jsou z pozinkované nebo nerezové oceli.
  4. Pracovní tlak je 6-10 ATM.
  5. Pracovní prostředí - inertní plyny, voda, vzduch.
  6. Maximální teplota je 110-120 ?.
  7. Teplotní rozsah provozu je -20 + 60 ° С.
  8. Průměr výrobku je 15-1200 mm.

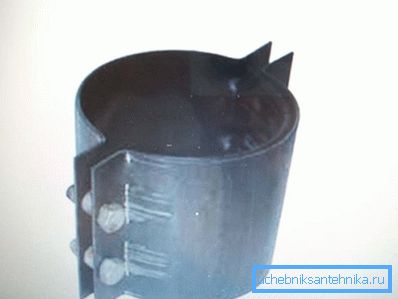

Na fotografii - dvoustranný límec

Oboustranně lisovaná svorka z oceli 20 se používá k opravám klempířství.

Souprava obsahuje:

  • dvojice pozinkovaných pozinkovaných nebo ocelových polokonzervátorů s vyztužením;
  • gumové těsnění;
  • Nerezové nebo pozinkované spojovací šrouby s maticemi a podložkami.

Průměr výrobku je 15-600 mm. Jednostranná svorka z ušlechtilé oceli nebo válcovaná trubka, tloušťka do 1 mm. Vyrábí se ve formě pásky, jejíž hrany jsou propojeny trubkami a spojovacími prvky z pozinkované oceli.

Sealer - má buněčný povrch, takže je možné vytvořit těsné spojení. DU - 15-1000 mm.

Otočná spojka

Závěr

Použití těchto produktů při plánované a nouzové opravě potrubí různých průměrů je nákladově efektivní a spolehlivé. Je možné, že po mnoho let bude poměrně jednoduchý způsob, jak zajistit hladký provoz systému. Video v tomto článku vám pomůže najít další informace o tomto tématu.
