Ohýbačka trubek: jak rychle a snadno tvarovat výrobky

Při instalaci nového topného nebo instalačního systému nebo při jeho opravě je často potřeba ohýbat trubku v libovolném úhlu. Přijetí do továrny k použití stacionárního stroje je příliš drahé a trvá to spousta času.

Následující popisuje technologii ohýbání trubek různých materiálů v domácím prostředí.

Typy ručního ohýbacího zařízení

Podle způsobu použití jsou ohýbací trubky ohýbacích trubek rozděleny do těchto typů.

Návrh stroje

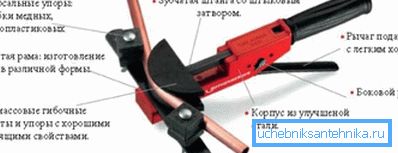

1. Křížovky analogové. Používají speciální formu (vzor) určenou pro výrobky s různými sekcemi.
2. Pružinové příchytky. Při jejich použití je do výrobku vložena pružina, která pomáhá ohýbat trubky z hliníku, plastů a kovových plastů bez zkreslení.

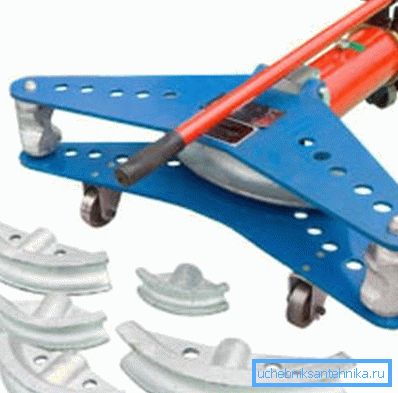

3. Segmentace zařízení. Ohýbání v tomto případě je dosaženo pomocí odnímatelných segmentů a tahání výrobku kolem sebe. Stroj má sadu šablon určených k vytváření různých poloměrů.
4. Dorn pro ohýbání trubek umožňuje zpracovávat tenkostěnné prvky a vytvářet malé poloměry.

Podle typu měniče byly vyrobeny následující zařízení.

1. Svalové (ruční) stroje se používají pro zpracování trubek s malým průřezem z neželezných kovů, oceli, plastů.

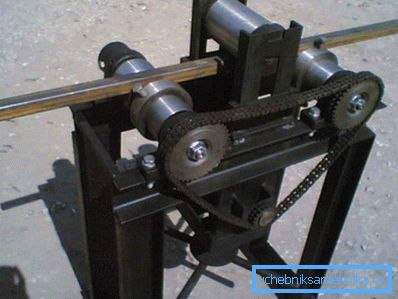

2. Hydraulická zařízení umožňují ohýbat výrobky o průměru až 70/75 mm.
3. Elektromechanické protějšky zaručují přesné úhly a poloměry ohýbání trubek. Jsou vhodné pro výrobky všech průměrů.

Dávejte pozor! Pro životní podmínky jsou optimální ruční nářadí. Ohýbá měď, hliník, ocel, kovové plastové trubky o průměru 10 až 25 mm.

Jak ohýbat trubku ručním zařízením

Níže je metoda ohýbání trubek pomocí segmentového zařízení.

1. Nastavte požadovaný úhel natočení nástroje.
2. Držte ji ve svěráku nebo ji vezměte do rukou.
3. Vložte trubku do upínacího zařízení.
4. Začněte snižovat rukojeť na požadovaný stav prvku.

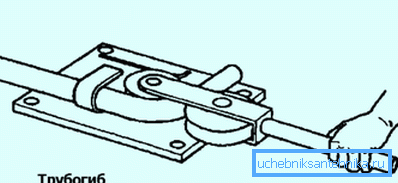

Ještě výhodnější pro ohýbání tenkých trubek v chladném stavu je stroj Volnova, který je pojmenován po svém vynálezci.

1. Vložte svůj vlastní prvek mezi válce tak, aby jedna strana byla ve svorce.
2. Pomocí rukojeti otočte popruh kolem válce. Nebude se pohybovat, dokud nebude dosaženo požadovaného záhybu.
3. Vraťte rukojeť do původní polohy.
4. Vyjměte položku.
5. Uchopte jeho dlouhou stranu ve svorce.
6. Ohnout o krátkou stranu produktu.

Ohýbání kov-plastové a hliníkové trubky

Ohybové hliníkové trubky se nejčastěji vyskytují při otáčení "teplých podlah".

Mělo by být zapamatováno, že pro každou ½ z ohýbaných centimetrů by neměla být větší než 15 °.

Speciální pružiny

Měkkost kovu a plastu je ve většině případů výhodou trubek. Někdy se však stává mínusem. Například, když se výrobky musí ohýbat podél poloměrů přibližně rovných jejich průřezu. Malý poloměr ohybu často vede k lomu prvku.

To vede k silnému zúžení průřezu a tím ik průchodnosti potrubí. Na místě zlomeniny jsou vnější a vnitřní vrstvy výrobku částečně zničeny.

Někdy to znamená poškození výztužné vrstvy a prasknutí stěny trubky.

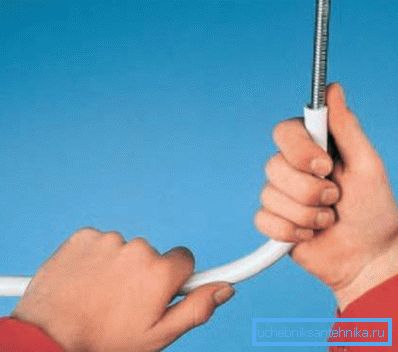

Dávejte pozor! Je možné se zbavit popsaných problémů, pokud je použita pružina pro ohýbání trubek z kovoplastu. Toto zařízení zajišťuje rovnoměrné ohýbání výrobku bez záhybů v celém poloměru otáčení.

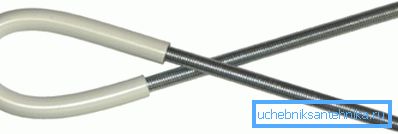

1. Pružiny jsou vyráběny ve dvojicích: zařízení kombinuje vnitřní a vnější části. Pro každý průměr trubek byl vyroben vlastní pár.
2. Návod doporučuje zvolit pružiny z plochého spíše než z kulatého drátu. Takové zařízení bude méně zničit vnitřní prostor výrobků z měkkého polyetylénu.
3. Vnitřní část zařízení má kuželovitý konec. To zjednodušuje jeho přesun do oblasti skládání. Druhá strana pružiny má smyčku.
4. Drát nebo kabel se k němu přidržují, s pomocí přístroje je po použití vytažen.
5. Vnější pružina na jedné straně má prodloužení, které vypadá jako trychtýř. Je navržen tak, aby usnadnil pohyb nástroje do oblasti ohybu.

Práce se zařízením

Trubky z kovoplastu mají nízkou tuhost.

Tato kvalita zjednodušuje jejich ohýbání.

1. Po provedení ohýbání potrubí do požadovaného úhlu můžete lehce vzít zpět. Takže uvolníte vnitřní pružinu a klidně ji vyjměte, aniž byste zničili vnitřní vrstvu polymeru produktu.
2. Umístění vnitřku zařízení nelze vizuálně zkontrolovat. Proto byste měli dodržovat délku připojeného vodiče. Tento parametr + délka samotné pružiny se rovná požadované vzdálenosti od konce trubky k bodu ohybu.
3. Alumoplast by se neměl ohýbat hned, ale s pomocí několika houpacích pohybů. Tím je zajištěno, že vnitřní strana plastů neváhá a bude rovnoměrně rozložena podél poloměru ohybu.

Ohýbání ocelových trubek

Ohýbání ocelového prvku může být nejen tovární svítidlo pro ohýbání trubek.

Existují "oblíbené" způsoby zpracování položek.

1. Zajistěte položku v konvenčním svěráku.

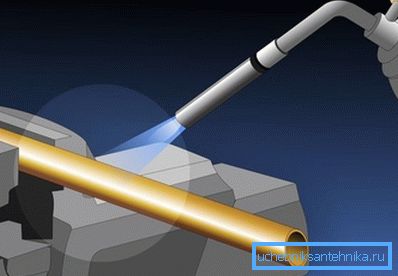

2. Ohřívejte ohýbač ohřívačem plynu.
3. Můžete začít vytvářet požadovaný úhel výrobku.

Dávejte pozor! Můžete zjistit, zda je potrubí dostatečně vyhřívané podle své barvy. Pokud se stal šarlatánem, pak je čas jednat. Je třeba upozornit, že metoda ohřevu se nevztahuje na galvanické výrobky.

Trochu o tom, jak ohýbat profilovanou trubku (čtvercový, obdélníkový tvar) malou částí.

1. Písek prvku.
2. Zavřete konce dřevěnými kolíky.
3. Nahraďte podpěry pod oběma stranami potrubí.
4. Začněte jemným poklepáním s gumovou kuličkou ve středu prvku, čímž získáte požadovaný tvar.

Ohýbání pevných plastových trubek

Zařízení pro ohýbání plastových trubek lze také nahradit jednoduchým upínacím zařízením.

1. Vytvořte rám dřevotřískové desky, abyste získali požadovaný tvar prvku.
2. Písek obrobku smirkovou látkou.
3. Na lisovacím stroji vytvořte silikonovou skořepinu pro plastovou část. Potřebujete upevnit trubku na trnu a chránit výrobek před poškozením.
4. Vložte trubku PP nebo PE do pláště.
5. Zabezpečte ji v altánku.
6. Výsledná konstrukce je umístěna na lisovacím stroji.
7. Po zahřátí se plast zjemní a usadí se na trnu, čímž získá požadovaný tvar.
8. Počkejte 10-12 minut.
9. Vyjměte výrobek z konstrukce a nechte ho zcela vychladnout.

Cena takového přesného zpracování bude velmi malá.

Závěr

Po zvládnutí získaných informací se naučíte, jak se ohýbat v životních podmínkách potrubí. Mohou být vyrobeny z různých materiálů a mají jiný průměr. Video v tomto článku vám pomůže pochopit složitost procesu.
