Ohýbač trubek - vlastnosti nástroje a jeho vlastní výroba
Často při provádění různých prací v zemi nebo v garáži je potřeba ohnout trubku kolem určitého kruhu, aby se získal správný geometrický tvar. K dosažení takového výsledku je možné pouze za pomoci speciálního nástroje, ale bude drahé nakupovat zařízení pro několik operací. Abychom vám pomohli vyřešit tento problém, v tomto článku se podíváme na to, jak si vyrobit ohýbačku trubek sami.
Vlastnosti zařízení
Účel zařízení
Při výrobě různých kovových konstrukcí, jako jsou altány, skleníky, ploty, zahradní nábytek apod., Jsou profilové trubky velmi oblíbené, protože jsou odolné, trvanlivé a cenově dostupné. Technologie výroby některých z těchto konstrukcí však vyžaduje, aby byly trubky ohnuty v určitém poloměru nebo pod určitým úhlem. Kromě toho může být potřeba ohýbání během instalace potrubí.

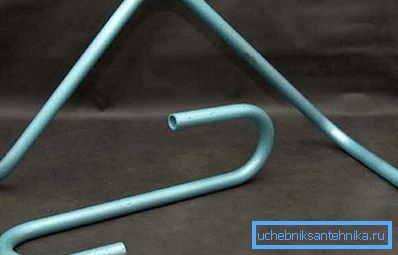

Není možné provádět takovou operaci rukama, ale ohýbač trubek vám umožní bez problémů zvládnout tento úkol. Díky tomu můžete ohýbat trubky pod úhlem od 0 do 180 stupňů. Nejčastěji v těchto zařízeních se používá elektromechanický nebo hydraulický pohon.
Musím říci, že tento nástroj je velmi všestranný, protože umožňuje ohýbat různé typy trubek:
- Kotelny;
- Plyn;
- Instalatérství;
- Profil, atd.
Pokud jde o materiál, mohou být vyrobeny z:
- Stali se;
- Měď;
- Hliník;
- Kovové-plastové.
Jediný průměr trubky by neměl být větší než dva palce. V důsledku toho je rozsah tohoto nástroje velmi rozsáhlý.
Používá se zejména:
- V kotelnách;
- Čerpací stanice;
- Při instalaci topných a vodovodních systémů apod.
Typy svítidel
Předtím, než začnete s výrobou nástroje, zvažte, jaké typy ohýbačů trubek existují:
| Manuál | Určeno pro provádění takových operací jako ohýbání kroužků a oblouků různých poloměrů. Její hmotnost je obvykle malá, což umožňuje dopravu nástroje na místo práce s kovovými konstrukcemi. Cena takového výrobku není relativně vysoká. Nástroj může pracovat s profilovanými trubkami o průřezu až 4x4 cm a kulatým, o průměru až 3x3 cm. |

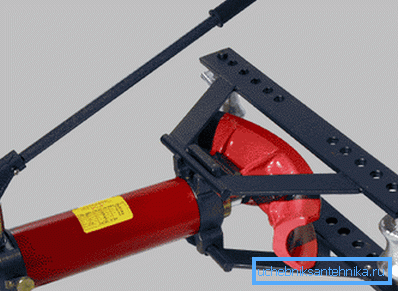

| Ruční hydraulika | Pohon tohoto nástroje má hydraulické zařízení, které zvyšuje sílu obsluhy. V důsledku toho mohou být trubky s velkým průměrem ohýbány. Montáž a demontáž potrubí a vodovodů se doporučuje. |
| Elektrické | Používá se pro práci s potrubí ve výrobní škále. Umožňují ohýbat profilované výrobky s průřezem až 80-40 mm. Limit průměru kulatých trubek je 30 mm. Funkcí těchto produktů je vysoký výkon a dostupnost dalších funkcí, jako je ovládání pomocí tlačítek nebo nožních pedálů, otáčení v obou směrech apod. |
Navíc se všechny existující nástroje liší v podmínkách provozních podmínek pro:
- Manuál - používá se pro domácí použití nebo přímo v místě instalace potrubí.

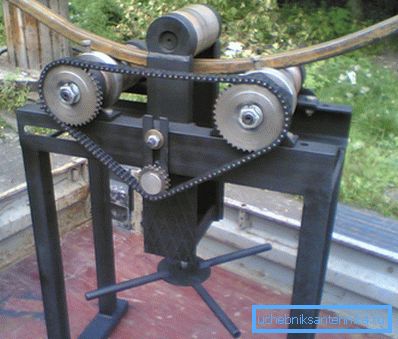

- Stacionární - jsou stroje používané v podnicích, kde je ohýbání trubek součástí procesu.
Tip! Pokud potřebujete získat velký poloměr trubky, například pro výrobu obloukového skleníku, vylomte desky a nakrájejte polokruh požadovaného poloměru. Poté můžete obejít trubku rukama kolem tohoto svítidla.
Výroba nástrojů

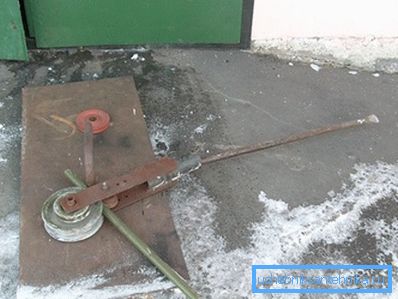

Je jednoduché provést jednoduché ohýbací zařízení.
Jediná věc, kterou budete potřebovat, jsou nějaké instalatérské dovednosti, stejně jako nějaký nástroj:
- Svařovací stroj;
- Bulharština;
- Páska a tužka.
Pokud jde o materiály, budete potřebovat několik kovových plechů o tloušťce 3 a 10 mm, stejně jako několik ocelových tyčí.
Takže instrukce vypadá takto:

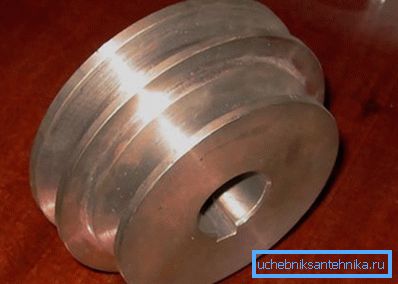

- Prvním krokem je příprava řemenic. Aby zařízení bylo univerzální, tj. u trubek o různých průměrech by měly být použity dvě trojité řemenice - dvojice pro trubky o délce 0,5 palce, pár pro palcové trubky a pár pro tři čtvrtiny trubek. Ihned musím říci, že koupit takové kladky nebude fungovat, takže je třeba je objednat v dílně.
Na každé straně kola by měla být v ní vybrání odpovídající polovině průměru potrubí. Stacionární válec by měl mít minimální průměr, protože bude záviset na minimálním poloměru ohybu.
- Dále musíte vytvořit kovovou základnu o tloušťce asi 10 mm, což je čtvercová deska s otvory v rohu, která se připojí k stolu.
- Potom ve středu desky je nutné pomocí svařování instalovat čep, jehož průměr by měl odpovídat vnitřnímu průměru malé trojité kladky.
- Po dokončení postele je nutné provést otočný mechanismus. K tomu musíte nejprve vařit část dvou kovových desek ve tvaru U. Výška nohou části musí odpovídat průměru malého a velkého kladka, takže v této vzdálenosti se zcela zapojí velká pohyblivá řemenice a polovina stacionárního.
- Na horní část dílu je přivařena rukojeť dlouhá asi 25 cm. Na tuto rukojeť se později umístí trubka, která působí jako páka.
- Dále je na okraji části upevněn velký kolík, který je upevněn závlačkami. Malá kladka je umístěna na základním čepu s celou konstrukcí.
- Nyní zůstane jen zdůraznit - za tímto účelem se svařuje ještě jeden kolík a kladka se na něj nasadí.
Proces výroby dílů byl dokončen. Nyní zůstane pouze fixovat nástroj na stole a můžete začít ohýbat potrubí.
Tip! Abyste zabránili zploštění trubky během ohýbání, je třeba ji naplnit pískem a konce by měly být nasekané.
Závěr
Každý majster domů může vytvořit ruční ohýbač trubek samostatně. Samozřejmě, tato operace bude nějakou dobu trvat, nicméně tento nástroj je opravdu užitečný a jistě to přijde na farmě vícekrát.
Z videa v tomto článku můžete získat další informace k tomuto tématu.
