Ohýbač trubek nebo stroj pro válcování profilového potrubí
Akvizice soukromého domu nebo venkovského pozemku je zřídkakdy spojena s touhou pasivně strávit víkend. Bude to trvat dost času a na pozemku se objeví skleník pokrytý polykarbonátem a nad verandou domu bude instalován ozdobný štít, který dokáže chránit před dešti a spalujícím sluncem.
Rámec pro takové důležité a nezbytné struktury se stává rámcem vytvořeným z ohýbaných trubek. Pro získání ohybu daného poloměru a tvaru je potřeba ohýbačka trubek. V tomto článku budeme hovořit o tom, jak vyrobit podobný stroj pro válcování trubek, bez kterého domácí mistr nemůže dělat.
Co je ohýbač trubek a proč je to nutné?
Stroj pro válcování profilového potrubí nebo trubkového ohýbače je technické zařízení, které patří k nástrojům a mechanismům používaným pro práci s válcovanými kovovými výrobky. Díky tomu můžete snadno ohýbat profil obvyklých trubkových materiálů podle daného poloměru. Jeho hlavní výhodou je schopnost ohýbat libovolný počet výrobků se stejným poloměrem.
Dávejte pozor! Ohýbané trubky lze použít k instalaci potrubí přepravujících horkou nebo studenou vodu, stejně jako k vytváření rámů různých typů a tvarů, které se často používají ve stavebnictví.
Mnoho se diví, proč je potřeba trugobib. Zdá se, že posílí jeden konec potrubí a táhne za druhým. Ve skutečnosti však není všechno tak jednoduché.
Tato metoda vede k následujícím důsledkům:
- Neschopnost ovládat poloměr;
- Tímto ohýbáním výrobku vytvoříte zónu koncentrace napětí, čímž snížíte pevnost konstrukce;
- Snížená životnost.
Ohýbač trubek je prostě nezbytný pro domácího řemeslníka, takže pro mnohé existuje akutní otázka, jaká je cena takového stroje, nebo je moudřejší, aby to bylo ve vašich rukách.
Jak si vybrat?
Při získávání jakéhokoli nástroje pro vlastní potřebu by měl každý velitel řídit zásadu své rozumné potřeby.
Rada Nástroj, se kterým jsou trubky válcovány, musí správně plnit své funkce, aniž by od vlastníka vyžadoval dodatečné náklady.
Kritéria pro výběr takového mechanismu:
- Typ pohonu Volba se provádí v závislosti na rozměrech trubek, očekávaném množství práce a intenzitě použití nástroje;
- Maximální geometrické parametry zpracovaných profilových výrobků;
- Princip provozu stroje v závislosti na specifikách provedených operací.
Dalším důležitým faktorem je velikost samotného stroje. Na základě umístění na ploše nebo v samostatném rohu můžete vybrat stacionární multifunkční nástroj.
Ohýbač trubek
Hlavním účelem tohoto typu nástroje je válcování tvarované trubky, tj. Poskytnutí požadovaného tvaru polotovaru.

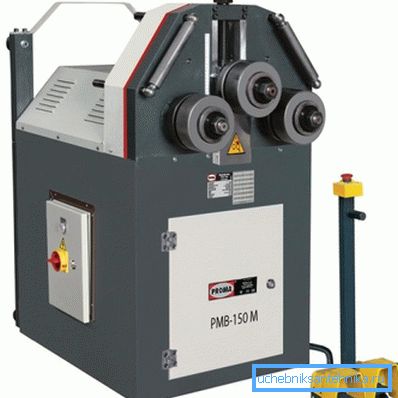

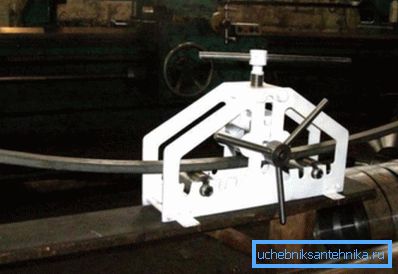

Mezi nejběžnější mezi domácími řemeslníky patří právě tříválcová verze stroje s ručním pohonem. Jedná se o trojúhelníkový tvar tří válců, které mají stejnou šířku než průřez obrobku.

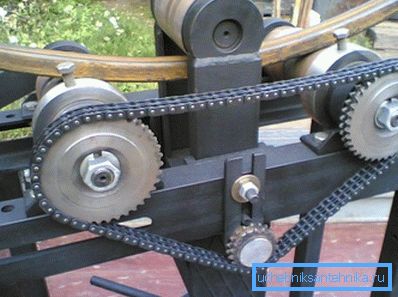

Válce umístěné na základně konstrukce jsou propojeny pomocí řetězového pohonu. Horní válec je součástí šroubového mechanismu se šroubovou svorkou nebo lisem.
Tento horní válec je schopen vratného pohybu ve svislém směru.
- Trubka je umístěna na spodních válcích a je přitlačena k hornímu válci připojenému ke šroubovému mechanismu;
- Otočením rukojeti vytvoří hlavní pásek;
- Dále, aniž bychom odstranili obrobek z mlýna, zvýšíme tlak tím, že se upínací šroub dotáhne několik otáček;
- Obrobek je nakreslený zpět.
Popsaný cyklus by měl být opakován, dokud má potrubí požadovaný tvar.
Typy ohýbačů
Navzdory skutečnosti, že zařízení je poměrně jednoduché, existuje obrovské množství struktur tohoto druhu. Podle některých základních rysů jsou rozděleny do následujících kategorií.
Podle typu pohonu může být stroj pro profilové potrubí:
- Elektromechanické. Pohonem pro takové zařízení je běžný nebo krokový motor. Kromě toho je obvyklé připojení spodní převodové skříně, což umožňuje rovnoměrné natahování aplikovaného úsilí včas, aby bylo dosaženo vysoce kvalitní ohýbání;
Dávejte pozor! Elektromotor může pohánět válečkový nástrojový válec nebo pákový systém stroje typu dorn.
- Hydraulický. Výkonnější verze návrhu s ručním pohonem. Použití jako upínací mechanismus hydraulického válce sníží úsilí potřebné pro ohýbání;
- Manuál. Nejběžnější typ mechanismu, který je obvykle přítomen v dílně každého mistra a dobrého majitele.
Dávejte pozor! Pronájem obrobku a vytváření přítlaku se vytváří pouze silou, kterou obsluha uplatňuje.

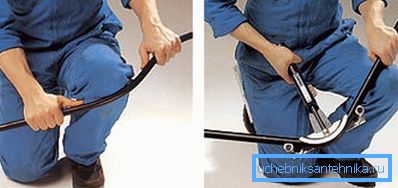

Podle způsobu ohýbání mohou být válcovací stroje rozděleny takto:

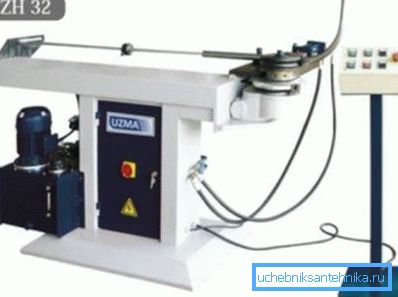

- Dornovoi - zpravidla průmyslová výroba. Nejčastěji je možné se setkat s elektromechanickými nebo hydraulickými. Výhody této konstrukce zahrnují kvalitativní deformaci s malým poloměrem ohybu;
- Segmentální - pracovat s tenkostěnnými trubkami z měkkých kovů. Běžně používá instalatéři a výrobci topných systémů. Skládá se ze dvou páček s držáky pro ohnuté výrobky. Na místě otočných ramen nastavte trn s požadovaným poloměrem. Ohyb v tomto případě se provádí po instalaci potrubí metodou míchání rukojetí;
- Jaro - je hustá pružina o určitém průměru, do kterého prochází trubka. Pro kvalitní ohýbání musíte mít značné zkušenosti. Obvykle používají klimatizační zařízení;

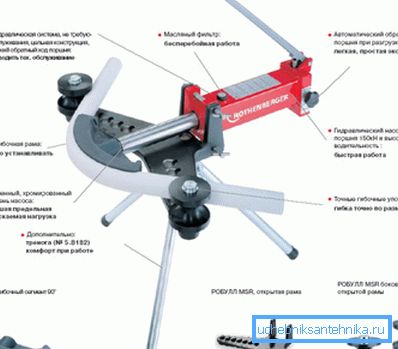

- Kuše - slouží k deformaci tenkostěnných trubek z mědi, hliníku a oceli. Jedná se o konstrukci ve tvaru písmene T, na jejímž konci jsou držáky trubek pevně spojeny a ve středu je pohyblivá páka s výměnnými trny. Při stisknutí rukojeti se páka prodlouží a rohatkový mechanismus umožňuje postupné zvyšování ohybové síly.
Udělejte to sami

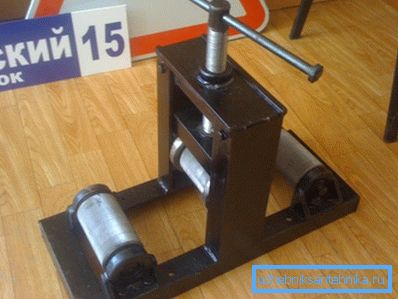

Budeme například vzít v úvahu pokyny pro vytvoření tříválcové jednotky ručního typu:
- V roli těla můžete použít ocelové plechy o tloušťce 3 mm, na které aplikujeme označení jednoduchou tužkou;
- Válce mohou být vyrobeny z kabelových řemenic vybavených ložisky;
- Sedlo pro válec je vyvrtáno běžným elektrickým vrtákem;
- Oproti válečku je na samém vrchu svařena dostatečně vysoká matice, která bude součástí upínacího mechanismu;
- Část ve tvaru písmene U je svařena a vybavena montážními otvory pro rolovací šroub. Na zvedání přítlačné kladky bude zodpovědná svařovaná podložka.
Na závěr
Trubky válcování za studena vám umožní účinně ohýbat výrobky různých typů a velikostí. Vytvořením nebo nákupem takové jednotky a její instalací ve vlastní dílně si můžete být jisti, že konstrukce rámů i těch nejbizarnějších forem již nebude pro vás problémem.
Pomocí takového nástroje vytvoříte skleníkový rám a původní kůlnu a jakoukoliv jinou konstrukci, kterou potřebujete.
A video v tomto článku vám odhalí ještě další nuance při vytváření vlastního nástroje.
