Kovové trubkové svorky - typy a použití

Přestože kovové svorky nejsou přímo zapojeny do přepravy kapaliny nebo plynu potrubím, hrají však důležitou roli při instalaci systému. Nejčastěji se používají k upevnění potrubí, avšak některé z jejich typů umožňují nouzovou opravu potrubí v případě jeho odtlačení.

Dále se podíváme blíže na tyto produkty, zvážíme jejich typy a vlastnosti aplikace.

Obecné informace

Svěrky jsou zpravidla obruče sestávající ze dvou částí, které jsou navzájem uchyceny pomocí spojovacích šroubů. Kovové svorky pro upevnění trubek jsou také prvky pro jejich upevnění do různých rovin.

Může to být:

• Plastová hmoždinka s samonavíjacím hřebenem;
• Připojovací matice.

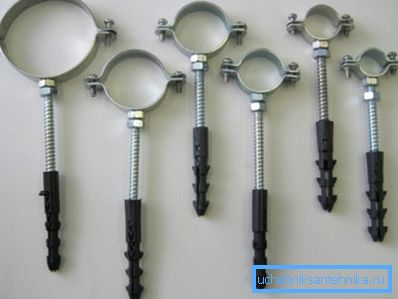

Díky svorníků lze svorky připevnit ke stěně, stropu nebo podlaze. Pokud jde o opravné svorky, jsou zpravidla široké a nemají upevňovací prvky, ale jinak se neliší od výše uvedeného.

Bez ohledu na typ výrobků jsou jejich výhodami nízká cena a snadná instalace. Instalace obvykle trvá několik minut.

Dávejte pozor! Držáky se zpravidla instalují na spoje potrubí, což umožňuje zajistit těsnost a trvanlivost spojení.

Hlavní charakteristiky součástí jsou:

• Vnitřní průměr dílu;
• Tloušťka;
• Šířka;
• Rozsah utažení.

Kromě toho se produkty liší:

• Konstrukce;
• Účel

Dále se podívejte na vlastnosti upevnění a opravy kovových svorek.

Trubkové svorky

Zvláštní funkce

Především je třeba říci, že úloha upevnění potrubí často nesmí narušovat konstrukci pohybu podél osy. To je zvláště důležité pro vytápění a horkovodní potrubí, kde tepelná roztažnost může být značná.

Současně je pro potrubní přípojky zvlášť důležité spolehlivé upevnění, kde jsou potrubní spoje vyrobené pomocí gumových těsnění. Dokonce i nepatrná odchylka od jejich osy může vést k deformaci dásní a v důsledku toho k odtržení potrubí. Příkladem takových systémů je plastová odpadní voda s volným průtokem.

Proto existují dva typy montáže:

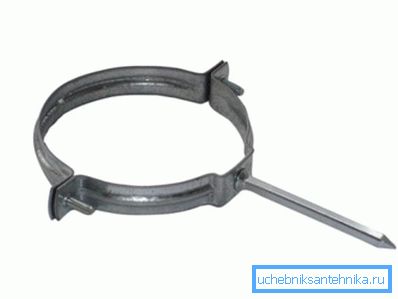

V závislosti na typu připojení, tj. pohyblivé nebo pevné, může být konstrukce výrobku mírně odlišná. Kluzná spojka má například zaoblení uvnitř a může být použita bez vložky.

Nicméně kovová svorka pro upevnění trubek je v každém případě charakterizována vysokou spolehlivostí a trvanlivostí. Navíc je vhodný pro instalaci různých typů potrubí a všech typů potrubí.

Montáž

Proces montáže držáků s vlastními rukama není velký problém. Nejdůležitější je správné určení jejich polohy, přičemž je třeba vzít v úvahu skutečnost, že jsou umístěny svisle ve vzdálenosti 2-3 metrů od sebe a vodorovně ve vzdálenosti 1,5 - 2 metry.

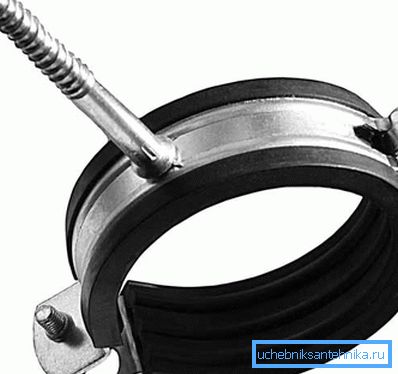

Při připevňování držáků musíte použít gumové těsnění. Pavda, jak bylo zmíněno výše, nesmí být při instalaci kluzných kování použito.

Tip! Pokud dvě trubky projdou vedle sebe, můžete použít dvojitou svorku pro upevnění kovových trubek, aby se vzájemně fixovaly.

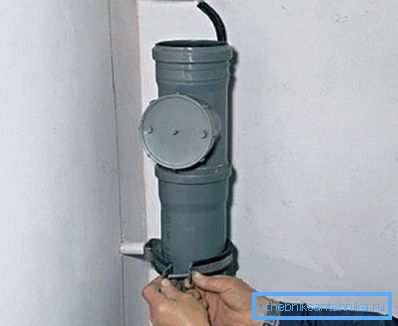

Postup montáže je následující:

• Za prvé, na stěně nebo v jiné rovině, u níž potrubí projde, jsou načrtnuty body upevňovacích prvků. Před instalací potrubí je vhodné tento postup provést.
• Potom se hmoždinka instaluje podle standardního schématu a svorka je na ní připevněna šroubem.
• Poté se potrubí vloží do svorky a upevňovací prvek se utáhne.

Dávejte pozor! Kluzné kovové svorky pro potrubí by neměly být příliš těsné, aby nezasahovaly do teplotní roztažnosti potrubí.

Trubkové svorky

Návrhové prvky

Při těsném utěsnění se tento výrobek používá jako obvaz.

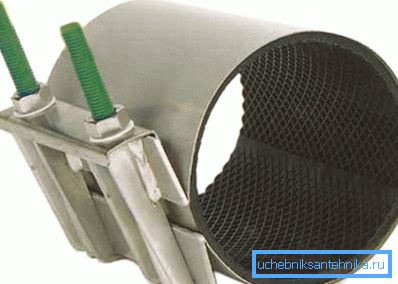

Proto se jeho návrh skládá ze dvou prvků:

• Lisovací materiál z oceli;
• Vnitřní těsnění se nazývá manžeta.

Nejčastěji se používá vlnitá pryž jako těsnění, které utěsňuje poškozenou oblast potrubí. Kromě utěsnění tento materiál zajišťuje další funkci - zabraňuje deformaci trubky v případě silného utažení upevňovacích šroubů.

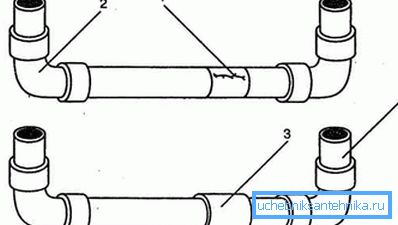

Algoritmus instalace bandáže

Pokyny k odstranění netěsností pomocí hadicové svorky jsou následující:

• Při prvním signálu odtlakování systému musíte rychle identifikovat poškozenou část potrubí.
• Dále, v závislosti na velikosti poškození, je zvolena svorka, která by ji měla zcela zakrýt.
• Poté se uši výrobku ohnou dolů tak, aby mohly držet potrubí kolem nich.

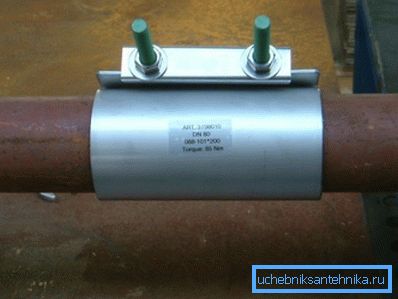

• Jakmile je bandáž umístěna naproti poškozené oblasti, je nutné šrouby dotáhnout, dokud není gumové těsnění natlačeno na potrubí tak těsně, jak je to možné.
• Pokud jsou šrouby příliš dlouhé, musí být řezány brusky.

To dokončilo opravu potrubí. Provedení všech výše uvedených akcí trvá maximálně pět minut. Výsledkem je, že takový obvaz bude schopen zajistit těsnost poškozené oblasti již několik let.

Nezapomeňte však, že tato operace se týká nouzových a dočasných. Vadná oblast je proto stále co nejdříve žádoucí vyměnit novou trubku nebo vařič.

Závěr

Kovové svorky jsou nejpohodlnějším typem spojovacích prostředků pro domácí potrubí. Navíc jejich správná instalace prodlouží životnost systému a zajistí jeho normální fungování. A v případě nouzových situací vám svorka umožňuje rychle odstranit netěsnost (viz také článek Oven pro kotlík z trubky s vlastními rukama: jednoduché a velmi cenově dostupné výrobní metody).

Z videa v tomto článku můžete získat další informace k tomuto tématu.
