Jak vyrobit ohýbač trubek s vlastními rukama doma

Práce na domě nebo na pozemku někdy vyžaduje ohýbání kovové pásky, kulaté nebo tvarované trubky podél určitého poloměru. Pokud se to stane zřídka, nemá smysl nakupovat tovární zařízení. V tomto článku budeme diskutovat o způsobech, jak pomáhat dělat trubku ohýbačka s vlastními rukama v podmínkách chaty nebo doma.

Trochu teorie

Nejoblíbenější výrobky z kovu dnes jsou tvarované trubky, které lze použít k vytvoření:

• ploty;
• zahradní nábytek;
• sítě;
• dočasné útočiště pro automobily;
• skleníky;
• pokládání vodovodních sítí;
• garáže.

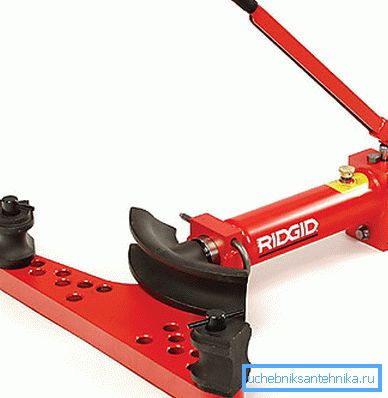

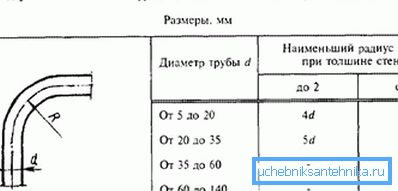

Základem technologie těchto konstrukcí je schopnost řádně ohýbat potrubí v požadovaném úhlu. V podnicích pro tento účel existuje speciální zařízení, které umožňuje provádět zatáčky výrobků v úhlu 0 ° -180 °.

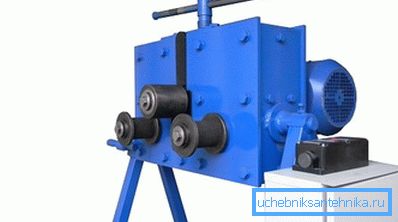

V tomto případě se práce provádějí pomocí elektřiny nebo hydrauliky. To vám umožní snadno ohýbat trubky různých materiálů o průměru až 50 mm.

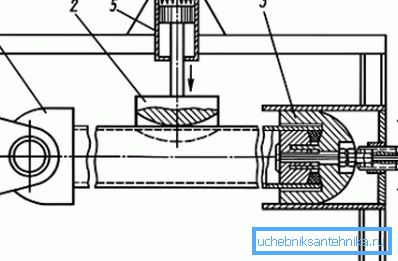

Návrhové prvky nástroje

Skládá se z:

• rámy - otevřené nebo zavřené;
• hydraulický válec - hraje roli mechanismus síly;
• dolní a horní lišta;
• dvě trubkové dorazy.

Zvažte více:

1. Ruční verze by měla mít na zadní části skříně zařízení nainstalované tlakové zařízení, v níž jsou instalovány také rukojeť a přepadový ventil.
2. Olej se nalévá přes horní část válce, kde je umístěna odpovídající zástrčka.

1. Dolní tyč instalace je našroubována na závitovou část na přední části lůžka, poté je přitlačena k upevňovací matici.
2. Horní část je připevněna dvěma šrouby a zámkem.
3. Během provozu se dřík prodlouží a může se vrátit zpátky díky působení pružiny uložené v hydraulickém válci.
4. Oba pásy zařízení jsou vyrobeny ve formě svařované konstrukce.
5. Otvory jsou vytvořeny na příčných deskách, které slouží k instalaci dorazů.
6. Níže jsou otvory se závitem pro nastavení šroubů, nastavitelné ve výšce.

1. Zaměření stroje je prvek ve formě čepu, který je nainstalován do otvorů na lištách. Ve středu je "proud", který slouží jako zastávka ohýbaného potrubí.
2. Ohýbací segmenty jsou vyrobeny z přesného lití oceli.
3. Pohon pro ruční zařízení je mechanický a hydraulický, elektrické nářadí je elektrické.

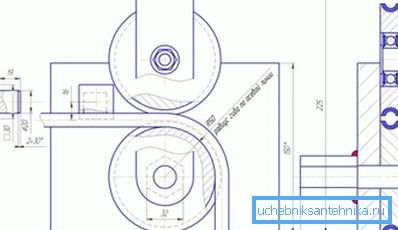

Profilové trubky mají díky své konstrukci tenkou stěnu, která umožňuje šetřit kov. Jeho průřez může být obdélníkový, ve tvaru čtverce nebo ovál, a proto, pokud vytvoříte výkresy ohýbačky trubek pro profilovou trubku vlastními silami, měli byste mít na paměti, že se poněkud liší od standardních.

V tomto případě by se válce měly volit na základě profilu zamýšleného potrubí, který musí být ohnutý tak, aby nedošlo k deformaci jeho průřezu.

Děláme ohýbač trubek samostatně

Z dřeva

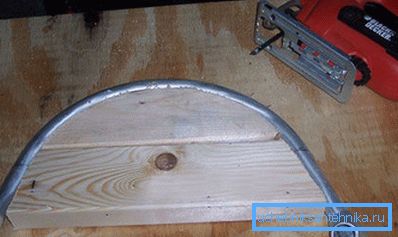

Takový ohýbač trubek pro kulaté potrubí je jedním z nejjednodušších vlastních rukou, protože pro něj nebudete potřebovat žádné zvláštní detaily, například hydraulický válec. Bude nutné vytvořit polovinu kruhu dřeva, jehož poloměr odpovídá vašemu vzoru.

Tip: Ujistěte se, že trubka je tiše umístěna mezi dorazem a šablonou.

Tato možnost se ukázala dobře při práci s trubkami z hliníku a oceli. Nebude to obtížné vytvořit šablonu a za ni nebudou prakticky žádné finanční výdaje.

Tip: u různých průměrů potrubí proveďte jiné upevnění.

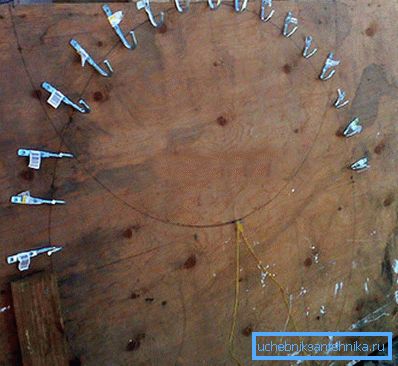

Z kovových háků

Níže je další možnost, která vám umožní vytvořit domácí konstrukci ohýbání trubek bez velkých obtíží a finančních nákladů:

1. Připravte kovové háky s vysokou pevností.
2. Nainstalujte je na pevnou základnu ve vzdálenosti až 50 mm od sebe, ale to přímo závisí na průměru produktu, který chcete ohýbat.
3. Měli byste mít půlkruh.
4. Na jednom konci dlaně pohodlně.

Metoda může být považována za univerzální, protože umožňuje pracovat s různými průměry a cena zařízení je nízká. Chcete-li to provést, stačí snížit nebo zvětšit vzdálenost mezi háčky, abyste mohli pracovat s trubkami různé tloušťky.

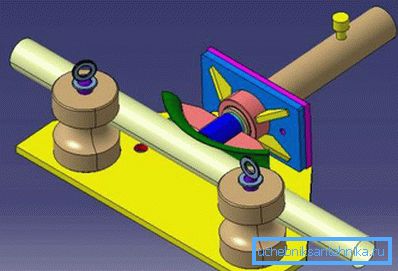

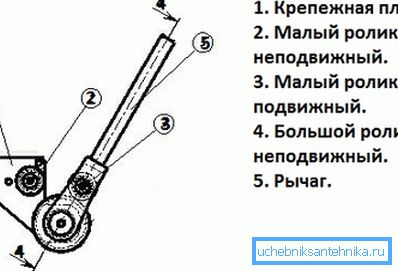

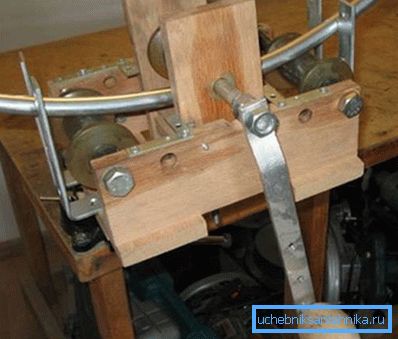

Z válečků a válců

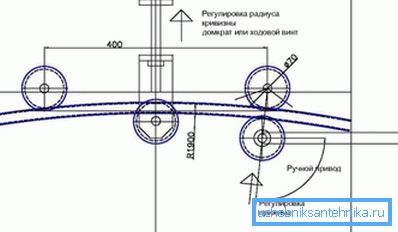

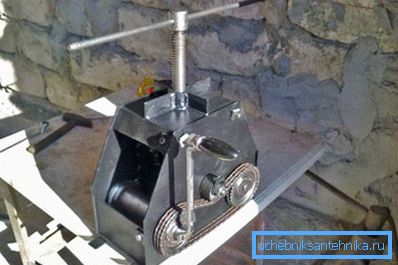

Nyní zvážíme složitější strukturu - děláme ohýbačku trubek pro profilovou trubku s vlastními rukama z válců a válec, který je schopen ohýbat obrobek v libovolném úhlu, dokonce i 360 °. Ve skutečnosti budete dělat ruční ohýbačku trubek pro tvarovanou trubku s vlastními rukama podobně jako hydraulické zařízení.

Proces probíhá díky otočnému válci a válečkům pro upevnění obrobku.

První vám dává možnost měnit úhel potrubí podle vašeho výběru, takže je třeba mít možnost volně se pohybovat. Níže je návod k provedení návrhu.

Budete potřebovat:

1. 2 kusy ocelových plechů do délky 300 mm a tloušťky 5-10 mm.

1. 4 kusy ocelových rohů s policemi 50x50 mm.

1. Připravte dřevěnou šablonu desek až do tloušťky 30 mm.

1. Vezměte ocelovou desku a zajistěte ji na spodní straně.

1. Upevněte rohy o délce až 300 mm na základně konstrukce, aby byla trvanlivost.

1. Zaveďte druhou ocelovou desku nahoře.

1. Proveďte díru - vrtání nebo svařování s průměrem větším než je průměr šroubu, který bude v něm instalován. Funkce šroubu slouží jako podpora pro ohýbaný materiál.

1. Upevněte rohy a vodicí kladky na horní desku a orientujte je dovnitř konstrukce.

Ohýbač profilů, který jste vytvořili vlastními rukama, umožní změnu úhlu libovolného profilového produktu.

Závěr

V tomto článku jste se naučili, jak vytvořit vlastní ohýbač trubek pro standardní potrubí a profilovou trubku. Bylo řečeno o třech provedeních, které lze vyrobit samostatně za malou částku. Výběr každého z nich závisí především na průměru obrobku a jeho množství, navíc v tomto ohledu hraje významnou roli dostupnost surovin.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
