Jak udělat víčko na trubce: 7 jednoduchých kroků, šetří

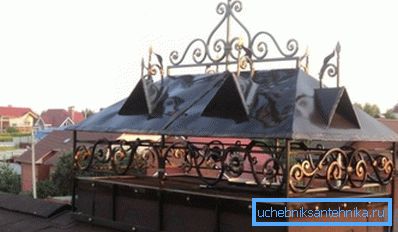

Pro běžné fungování inženýrských systémů venkovského domu musíte mít různé potrubí, které jdou na střechu budovy. Jsou důležité pro provoz kuchyňského digestoře, topného kotle, krbu a tak dále. K ochraně těchto konstrukcí před nepříznivými účinky prostředí přispívá víčko ventilace a topení potrubí.

Návrhové prvky

Ochrana před srážením

Komíny a větrací potrubí jsou vyrobeny z vysoce kvalitního materiálu a v souladu s řadou technologických nuancí, čímž se zabrání vzniku prasklin a štěpení, což zhoršuje jejich technické vlastnosti.

Ale horní konec konstrukce je neustále ovlivňován deštěm, sněhem a větrem, které postupně zničí i nejspolehlivější zdivo. Kromě toho se během těžké sprchy může dostat malé množství vody do sporáku nebo krbu, což způsobí, že se palivo namočí a může způsobit kouř.

Když dojde k výbuchu silného větru, kouř se rovněž nemůže dostat z komína a začne se hromadit v něm. Kromě toho se studený vzduch dostává do vnitřního prostoru potrubí, který začne přinést dodatečný tlak na horký kouř.

V důsledku toho se sníží tlak a v některých případech může začít opačný proces - tahání kouře do ohniště a přes něj do obývacího pokoje.

Druhy čepic

Aby se předešlo všem výše uvedeným potížím, pomáhá uzávěr komína, který lze snadno vyrobit ručně.

Umožňuje vám ušetřit trakci ve větru a zabránit předčasnému zničení komína pod vlivem srážek.

Princip činnosti větru odolné konstrukce je následující:

• stoupající horký kouř spočívá na horní části víčka;
• proud vzduchu studeného vzduchu, klouzavý podél vnějších okrajů kapoty, nasává nahromaděný horký vzduch, což umožňuje zvýšení průvanu komína.

Materiálem pro výrobu uvažovaných částí může být jakýkoliv kov, který nekoroduje.

Nejčastěji používané jsou:

• ocel chráněná polymerním složením;
• hliník;
• měď;
• jiný materiál, jehož cena není příliš vysoká.

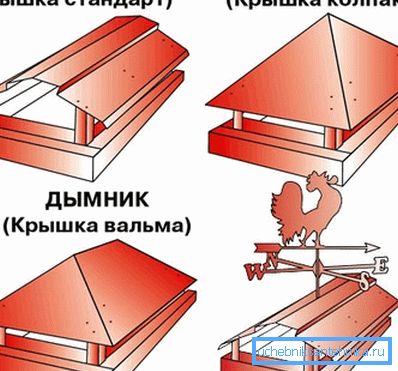

Jejich návrhy jsou také rozmanité:

• standardní ochranný kryt se čtyřmi stranami;
• deštník na kruhovém komíně;
• čepice, která má polokruhový vrchol - dobře kombinuje s exteriérem bytu, vyrobeného v klasickém evropském stylu;
• čepice vybavená plochým vrchlíkem - používá se v případě, že dům je postaven v moderním stylu;
• větrná lopatka s lopatou - měnící se poloha pod vlivem větru, umožňuje vytvořit nejúčinnější trakci bez ohledu na sílu a směr větru;
• štítová žiletka - účinná v oblastech vyznačujících se velkým množstvím sněhu v zimě;
• flyogark s otvíracím víkem - umožňuje čistit komín bez demontáže ochranného krytu. (Viz také článek Trubka pro kamna: funkce.)

Nezávislá výroba čepice

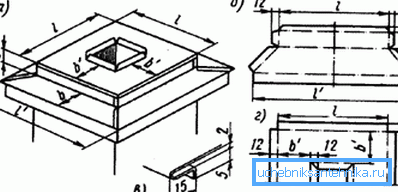

Měření

Kryt na komíně nebo větrání musí být vyroben tak, aby chránila všechny vodorovné plochy této konstrukce před deštěm a sněhem. Proto, pokud byl komín vyroben s rozšířením nahoře, měl by ho horní kryt zakrýt.

Je nutné odstranit následující rozměry:

• délka a šířka vnější části potrubí;
• geometrické parametry výstupu kouře;
• vzdálenost od rozšíření k hornímu okraji komína.

Dávejte pozor! Hotový design by měl být snadno položen na komín. Proto je nutné při konstrukci dodat na dosažené rozměry potrubí 5-10 mm.

Křídla ve spodní části krytu by měly být vyrobeny tak, aby úplně pokrývaly rozšíření.

Montáž

Než začnete s montáží komínového uzávěru, ujistěte se, že máte následující nástroje a materiály:

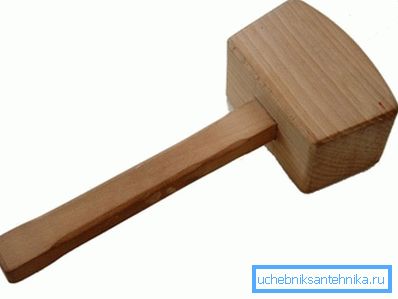

• dřevěná palička;
• malé kladivo;
• svorky;
• kovová tyč o tloušťce 10 mm;
• Nůžky pro řezání plechů;
• pravítka;
• tužka nebo značka pro značení;
• kovový úhel 40 mm široký a 1-1,5 metru dlouhý.

Pokyny pro sestavení komína udělejte sám se skládá ze 7 po sobě jdoucích kroků:

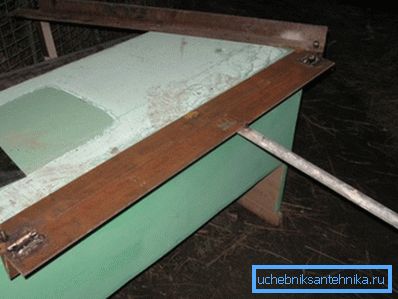

1. Nejprve musíte připevnit kovový roh k pracovní hraně stolu, který budete pracovat. Bude sloužit jako základ pro ohýbání plechů.

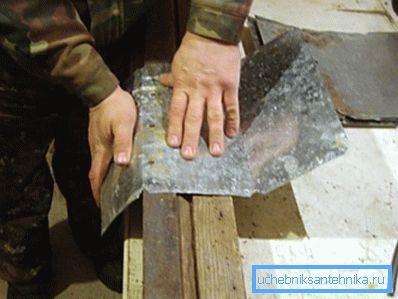

1. Kapka je ohnutá. Jedná se o speciální hranu o šířce asi 1 cm. Je lepší začít pracovat od okraje listu a postupně se pohybuje uprostřed. Takže kov nebude sklouzávat. Ohnout předmět do úhlu 45 stupňů. Za tímto účelem musí být obrobek položen na rohu, který byl předtím přišroubován, a dá se mu požadovaný tvar pomocí paličky.
2. Horní část obrobku musí být ohnutá na druhou stranu pod úhlem 90 stupňů. Šířka této hrany je 2 cm.
3. Poté podle podobného schématu se list ohýbá podél středové axiální linie.. Úhel ohybu závisí na typu konstrukce větrného víčka.

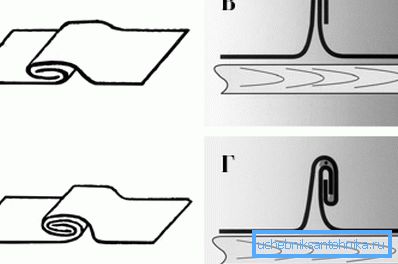

1. Poté se na všech detailech sklopí. K tomu můžete použít speciální nástroj - tzv. Gib. (Viz také článek z Brick Tube: features.)

1. Dalším krokem je vytvoření krytu. Jeho okraje jsou ohnuté ve vzdálenosti 15 mm, po jejímž upnutí je umístěn na uzávěru.
2. Poté se označí a vyřízne otvor, jehož rozměry se shodují s geometrickými parametry vnitřní části komína, sníženými o 20 mm. Budou potřebné pro uspořádání okrajů na každé straně. Neměli by se sklánět, ale nahoru.

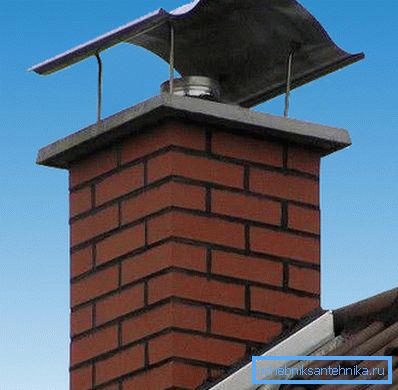

Výsledný odsavač je upevněn na kameně nebo odvzdušňovacím potrubí pomocí kotevních šroubů.

Uzavřete uzávěr potrubí azbestu

Konstrukční prvky takového komína umožňují vytvořit a nainstalovat jednodušší, ale přesto účinný kryt:

• kovový válec je instalován na potrubí azbestu, upevněn šrouby a maticemi;
• k němu s pomocí kovových kuželů upevněných na stojanech, s rozšířením směrem dolů.

Tip! Chcete-li spojit součásti dohromady, můžete použít nýty nebo poloautomatické svařování.

Závěr

Správnou konstrukcí a instalací větracího víčka na potrubí chráníte nejen komín a ventilační systém před vlhkostí a sněhem, ale také prodlužujete životnost potrubí. Podrobněji o zařízeních inženýrských sítí se lze dozvědět z videa v tomto článku.
