Držák trubek: neviditelná, ale velmi potřebná část

Spolehlivost a trvanlivost potrubí závisí nejen na kvalitě a těsnosti spojů, ale také na pevnosti upevnění jednotlivých částí na stěně nebo podlaze. Kromě toho použití správného typu hadicových svorek umožňuje zabránit zničení, vibracím a deformacím hotového systému.

Pokyny uvedené v tomto materiálu vám umožní vybrat a koupit nejvhodnější příslušenství pro vaše instalace nebo instalační systém.

Konstrukční vlastnosti spojovacích prvků

Hadicové svorky

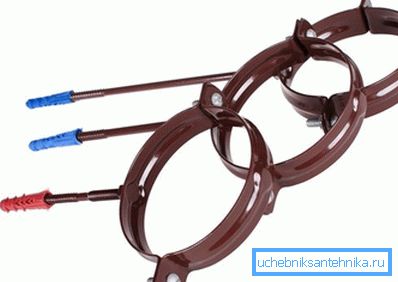

Tyto typy výrobků se používají k upevnění na stěnu, podlahu nebo strop potrubí kanalizačního systému. Kromě toho má stejný design držák na odtokové potrubí.

Svorka umožňuje pevné upevnění jednotlivých částí a zabraňuje konstrukci před stresem a lineární deformací.

Upevňovací prvek se skládá ze tří hlavních prvků:

• kruhový nebo polokruhový tvar;
• svorka umožňující upevnění potrubí;
• který je upevněn ve stěně.

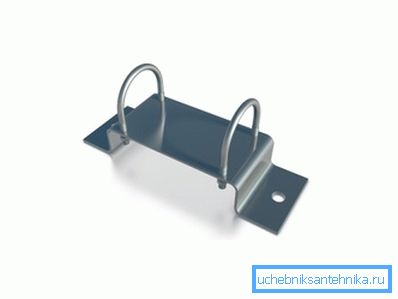

Dávejte pozor! Existují montážní svorky složitější tvar. Například držák trubek K939 je kovová deska komplexního tvaru, vybavená dvěma polokruhovými držáky. Tato forma detailů je nutná pro jeho instalaci na sloupy nebo stěny složité konfigurace.

Materiál pro potěr je obvykle plastový nebo kovový:

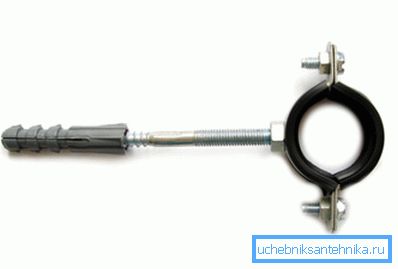

1. Kovová vazba - je dělicí prvek, který se skládá z horní a spodní části, které jsou přišroubovány dohromady. K dispozici je také dekorativní chrómovaný 25 mm držák trubek, který slouží k upevnění vodních trubek přes dekorativní obložení stěn. Kovové svorky jsou často opatřeny pryžovými těsněními, které tlumí oscilace potrubí během provozu, což snižuje úroveň hluku, kterou vytvářejí. Šrouby slouží k připojení dvou odpojitelných prvků svorky. Ozdobný držák pro trubky 20 mm a 25 mm je vybaven speciální hlavou, která neporušuje atraktivní vzhled těchto prvků.

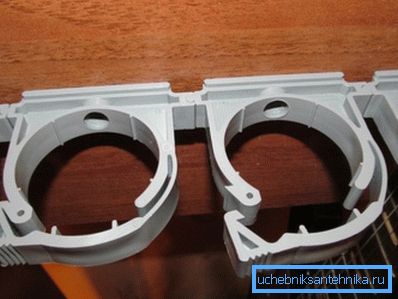

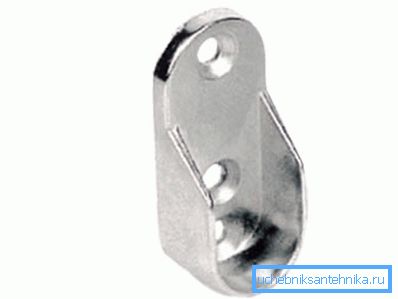

1. Držák plastového držáku může být buď odnímatelný (upevněný pomocí zámků) nebo jednodílný (ve tvaru U). Ve druhém případě se trubka jednoduše vloží do spojovacího prvku, dokud se nezastaví. Takový systém umožňuje výrobu svorek pro části složitého tvaru. Například držák oválné trubky může být vyroben výhradně z plastu.

Montážní sestava je umístěna ve spodní části dílu.

Existuje také několik odrůd:

• Tvar T - upevnění se provádí pomocí hmoždinky nebo šroubové části (šroub nebo kotva);
• Ve tvaru L - upevňovací prvek je ohnut pod úhlem 90 stupňů.

Druhy spojovacích prostředků

Existují takové typy upevňovacích prvků:

Bez ohledu na typ svorky jsou spojovací prvky rozděleny do dvou hlavních typů:

1. Těžko. Pro tento účel se používají lisovací nebo opěrné spojovací prvky. Jsou instalovány na zvonu kanálu, spojky nebo jiné tvarované části. Hlavním úkolem je zajistit trvanlivost a spolehlivost na křižovatce.
2. Plovoucí Zde je třeba nainstalovat vodítka a podpůrné typy zámků. Průměr potěru musí být větší než rozměry potrubí. V tomto případě mohou být detaily kanalizační sítě posunuty v podélném směru, čímž se zabrání teplotnímu zkreslení odtokového systému.

Tip! Aby nedošlo k deformacím, je také nutné správně nainstalovat kanály. Zejména při vložení hladkého konce jedné trubky do zásuvky druhého potrubí by měla být zajištěna odpovídající mezera 1 cm.

Vlastnosti montážních trubkových podpěr

Nezávisle instalovat kanalizační systém, měli byste dodržovat některá pravidla.

V opačném případě jsou možné nehody, náklady na fixaci, které výrazně přesahují náklady spojovacích prostředků.

1. Instalace domácího systému likvidace odpadních vod ve vyhřívaném prostoru by měla být prováděna pomocí pevných upevňovacích prvků namontovaných na spojech a armaturách. V tomto případě se nemůžete bát lineárních deformací plastu.

1. Plovoucí armatury, které kompenzují lineární roztažnost potrubí, jsou nezbytné pro upevnění odtokových trubek použitých pro sběr a dopravu horkých odpadních vod (teplota vody je nad 80 stupňů Celsia). V tomto případě mobilní schéma upevnění chrání součásti před deformací a zničením.

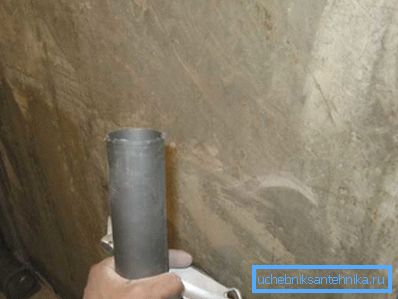

2. Před položením potrubí na všechny povrchy se doporučuje použít středovou osu, která bude sloužit jako vodítko v montážní fázi. To vám umožní předem ujistit se, že je dodržen správný sklon, abyste vypočítali požadovanou délku dílů, počet armatur a upevňovacích svorek. Pak jsou vodicí elementy připevněny ke stěně a podpěra a lisování jsou namontovány společně s trubkami.

1. Během instalace jsou části odpadu vloženy do spojovacích prostředků volně, aby se mohly pohybovat v podélném směru. Konečné pevné uchycení může být provedeno až po ukončení montážního procesu celého systému.
2. Vzdálenost mezi jednotlivými montážními jednotkami se vypočte na základě počtu tvarovaných dílů. Pokud je dlouhá část potrubí, která není vybavena kohoutky, spojkami, revizemi atd., Pak krok mezi sousedními spojovacími prvky by neměl být větší než 2 metry.

Tip! Nejspolehlivějším způsobem, jak opravit potrubí, je zdi v betonové nebo kamenné zdi. Svorky - jen kompromis a levnější řešení.

Závěr

Pečlivé upevnění částí potrubí na stěně zaručuje nejen spolehlivost, ale i komfort obsluhy kanalizační sítě. Dlouhé nepevné oblasti silně vibrují a způsobují nepříjemné zvuky.

Další informace o instalaci kanalizační sítě naleznete v videu v tomto článku.
