Deflektor potrubí - co to je a proč je potřeba

Daleko od každého ví, co je deflektor, ale všichni si všimli kapuce ve tvaru deštníku nad komíny některých domů. Tento návrh se nazývá "deflektor", což znamená "reflektor". Dále se podíváme blíže na tento prvek komína, jeho účel a zvážíme, jak vytvořit takové zařízení sami.

Proč potřebujete deflektor

Návrh deflektoru je poměrně jednoduchý - nejčastěji se skládá z krátké trubky s deštníkem, který je umístěn na komínovém potrubí. Deflektor je také nazýván větrnou větrou nebo kouřovou skříní (zjistěte, jak jsou nahrazovány odpadní potrubí).

Dávejte pozor! Zákal má nejen praktickou funkci, ale je také starým architektonickým prvkem. Některé varianty jeho představení dodnes zůstávají opravdovým uměleckým dílem.

Co se týká jeho praktického účelu, je komín především určen k posílení tahu tím, že odkládá proudění vzduchu. Proto je jeho název "reflektor". Jak se odráží vítr, před komínem se objevuje zóna s nízkým tlakem, což vede ke zvýšenému tahu.

Studie ukázaly, že použití i nejjednoduššího komína zvyšuje účinnost každého komína o 20 procent a jeho účinnost nezávisí na směru větru a dalších podmínkách.

Není to však jeho jediná funkce, ale má smysl instalovat deflektory na komíny z jiných důvodů:

• Chrání komín před srážením.
• Zabraňuje vnikání nečistot do potrubí.
• Zabraňuje průniku živých tvorů.
• Chrání střešní krytinu před jiskrami.

Typy deflektorů

Dominic nedávno přijel ve všech druzích.

Mohou se lišit:

• Tvar víka;
• Výstavba;
• Materiály, které jsou vyrobeny atd.

Proto se dále podíváme blíže na jejich druhy.

Formulář

Nyní mají největší popularitu čepice následujících formulářů:

• S plochým víčkem;

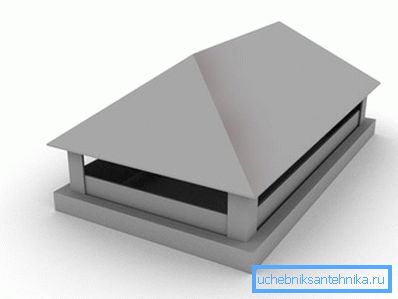

• Hip;
• S polokruhovým uzávěrem;

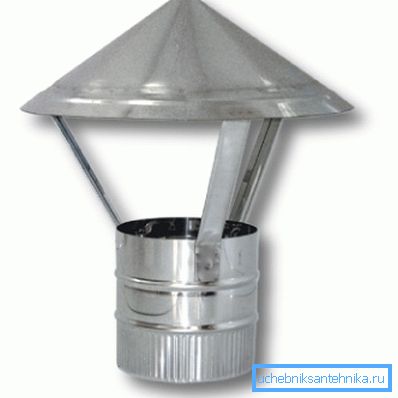

• Kuželovitý;
• Hip.

Tip! Výběr deflektoru závisí převážně na architektuře budovy, například měděné deflektory s plochým uzávěrem se obvykle používají u domů vyrobených v moderním stylu. Na moderních budovách vypadají lepší čepice s polokruhovým uzávěrem.

Materiály

Pokud jde o materiály pro komíny, nejčastěji jsou vyrobeny z pozinkovaného železa. Je pravda, že v poslední době jsou výrobky pokryté smaltem nebo dokonce vrstvou plastu.

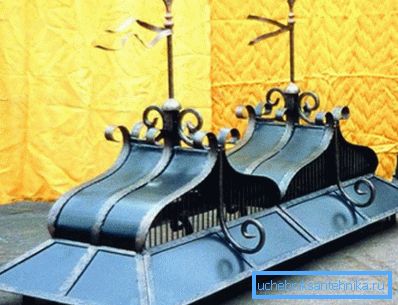

Zřídka byla nalezena měděná lopatka. Jako dekorace střechy se obvykle používají kované výrobky, které mohou mít různé formy. Cena designéra flyuharok samozřejmě může být velmi vysoká.

Konstrukce

Designy těchto zařízení, existuje poměrně málo, nejvíce populární v poslední době jsou následující:

• TsAGI;
• Deflektor Grigorovich;
• "Kouřový zub";
• Otevřít Astato;
• Kulovité s rotací;
• Kolo "Voller";
• Hvězda "Shenard".

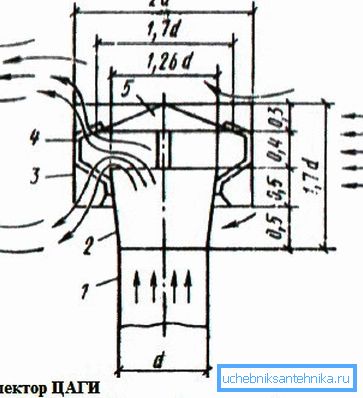

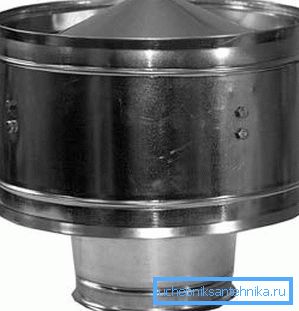

Nejvíce obyčejný odvzdušňovací ventil je komín TsAGI, proto je třeba vzít v úvahu jeho strukturu.

Takže tento návrh se skládá z následujících prvků:

• Vstup;
• Skříň deflektoru;
• Difuzér;
• Konzoly;
• Deštník.

Výroba flyugarki

Mělo by být poznamenáno, že můžete vytvořit komín s vlastním rukama a v tom není nic komplikovaného. Je třeba pouze připravit plechový plech a dokončit kreslení, po kterém rozřezat díly a sestavit je.

Například deflektor do-it-yourself pro kulaté potrubí je následující:

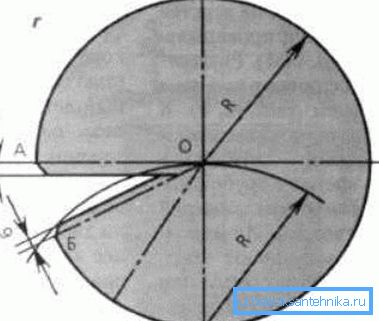

• Nejprve musíte na listu nakreslit kruh. Poloměr by měl být větší než poloměr komína.
• Potom by měl být středem kruhu nakreslena kolmá středová čára.. Dále, v průsečíku O1 je nutné položit nohu kompasu a provést zářez B, poloměr zářezu by se měl rovnat poloměru kružnice. Průsečík patky musí být spojen čárou uprostřed kruhu.
• Pak musíte nakrájet kruh a vystřihnout segment AOB, který vám umožní získat kužel. Je nutné nechat okraje pro záhyb.
• Poté musí být dokončená součást srolována do kužele a zvednutá okraje.
• Poté je třeba natahovat čtyři stojany ke kuželu a nainstalovat produkt na trubkyy Chcete-li jej opravit, je možné dělat otvory v regálech a komíně a upevnit konstrukci pomocí šroubů nebo šroubů.

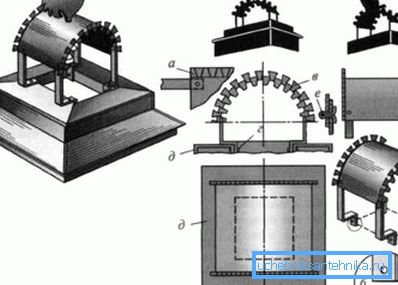

Deflektor čtvercového nebo obdélníkového komína s vlastními rukama je následující:

• Nejprve je nutné vyříznout obdélník z oceli takovou velikostí, aby při ohýbání mohl překrýt otvor potrubí.
• Pro ozdobení komína je na obou stranách nutné vytvořit stejné šikmé řezy, které jsou umístěny ve stejné vzdálenosti, což umožní získat lichoběžníkové segmenty.
• Potom musíte vyrobit čtyři stojany z oceli a upevnit je nýty na rohy obdélníku.
• Konce stojanů jsou ohnuté, jak je znázorněno na obrázku, a v nich je vytvořena díra.
• Obdélník musí být ohnutý a vložen do komína. Chcete-li upevnit konstrukci, musíte v komíně vrtat otvory a vložit hřebíky nebo kolíky, které by měly jít do otvorů komínových vzpěr.

Tato práce skončila. Uvažovali jsme o nejjednodušších návrzích flyugaroku. Pokud je to požadováno, můžete provádět složitější deflektory a dokonce je vyzdobit pomocí lopatky počasí.

Závěr

Deflektor je důležitým prvkem komína, protože nejen zvyšuje chuť, ale také zabraňuje řadě problémů spojených s jeho zanesením. Kromě toho může hrát důležitou roli v návrhu domu, zdůrazňovat jeho příslušnost k určitému stylu. Takové zařízení může být dokonce provedeno samostatně (viz také článek Typy kanalizačních potrubí a připojení: kritéria výběru).

Z videa v tomto článku můžete získat další informace k tomuto tématu.
