Centralizátory pro potrubí: výběr a aplikace

V tomto článku budeme diskutovat o tom, jak a proč se centralizátory používají pro svařování potrubí. Kromě toho považujeme designové prvky nejoblíbenějších modelů za to, co je v současné době na trhu. Takže, co je centralizer a proč je potřeba?

Efektivní způsob, jak zvlněný šev vytvořit a vyrovnat

Není žádným tajemstvím, že existují speciální zařízení přizpůsobená k provedení dokonale plochého průřezu potrubí. Ale i když je řez vyroben co možná nejsladší, bude prakticky nemožné kombinovat obě trubky s částmi pro vysoce kvalitní svařování.

V důsledku toho bude svazek nerovnoměrný a v důsledku toho spojení nebude těsné. Řešení tohoto problému může sloužit jako vnitřní nebo vnější centralizátor potrubí.

Funkce provozu

Oba kovové trubky a jejich analogy PPU před svařováním musí být nakloněny proti sobě co možná nejsazněji, aby na přípojce nebyla mezera.

Učinit takovou kombinaci řezů vlastním rukama je téměř nemožné. Kombinace řezů je navíc mnohem komplikovanější s nárůstem průměru trubek. Proto při montáži kanalizačních systémů a jiných potrubí bez použití armatury pro odpadní vody se používají speciální centralizátory.

Zařízení zahrnuje dvě trubky, které je třeba kombinovat a umožňuje jejich vzájemné propojení co nejpřesněji a upevnění v této poloze. Po svařování se provádí zaručený vysoce kvalitní svar. Zařízení se pak rozebere a potrubí může být použito k určenému účelu.

Hlavní odrůdy

Poté, co jsme se rozhodli, pro jaké středící zařízení se používá, zvážit typy zařízení, které jsou v prodeji.

Všechny centralizátory, které lze dnes zakoupit v příslušných prodejnách, jsou rozděleny do dvou hlavních kategorií - interních a externích.

• Zařízení externího typu jsou zkrácena jako TsN a jsou určena pro instalaci a použití na vnější straně potrubí. Zařízení tohoto typu, bez ohledu na velikost, jsou snadno použitelná, snadno se instalují a vytvářejí rychlé a efektivní centrování. Zařízení externího typu představují širokou škálu zařízení (excentrické, spojovací, hydraulické a jiné konfigurace).
• Interní centralizátory jsou zkratovány jako CV a jsou hydraulickými instalacemi.. Zařízení tohoto typu zevnitř prasknou hrany potrubí a posunují své úseky k sobě navzájem. Výhodou zařízení je možnost použití na trubkách různých průměrů.

Charakteristika jednotlivých úprav

Po zvážení vlastností obecné klasifikace budeme zvažovat charakteristiky jednotlivých úprav středícího zařízení.

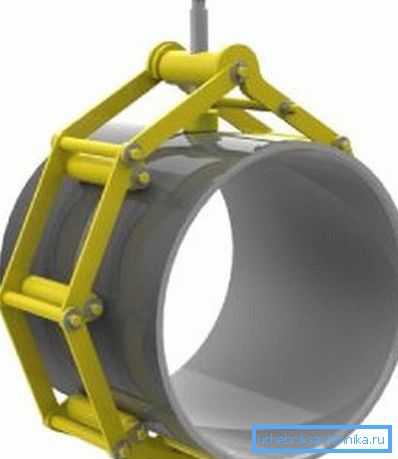

• TsZN - centralizovaný externí centralizátor je navržen tak, aby spojoval konce trubek s průměrem kloubu od 50 mm do 2 metrů.

Důležité: Provoz zařízení je povolen v širokém rozmezí teplot od -40 ° C do + 40 ° C. Zařízení konstruktivně představuje polyhedron s lamelárními vazbami na kloubových spojích.

Spojovací prvky jsou spojeny pomocí šroubového mechanismu.

• TsZN-G - centralizační jednotka externí hydrofikovaná je modifikovaná verze předchozího zařízení. Podstatným rozdílem této úpravy od předchozího je jednoduchost provozu a absence potřebnosti značného fyzického úsilí. V důsledku toho je proces kombinace svařovaných prvků výrazně zrychlen bez ohrožení kvality výsledného výsledku. Zařízení se skládá z lamelových spojů na závěsném kloubu, nikoliv však šroubového mechanismu, ale hydraulika se používá k nastavení spojů v pohybu. Přípustný průměr trubek kolísá v rozmezí 720-2020 mm

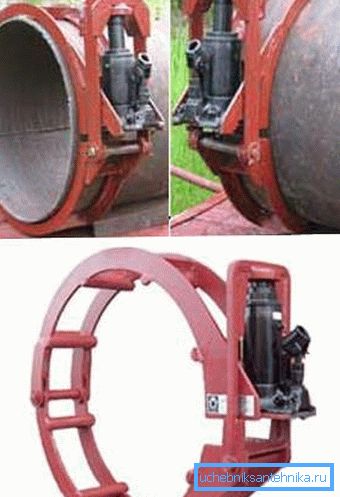

• TsAN-G - centralizované klenuté vnější hydroizolace je navrženo pro práci s průřezem průměru 325-820 mm.

Zařízení je oddělitelnou konstrukcí sestávající z částí spojených závěsy. Použití zařízení s takovým designem zaručuje další pohodlí při instalaci na spoj.

Zařízení používá obloukové úseky, které jsou stlačeny, a upravují řezy spojů. Počet obloukových průřezů je určen průměrem trubek.

Každá z použitých sekcí je vybavena speciálními zarážkami, které spolehlivě upevňují prvky, které se mají kombinovat, a zároveň zajišťují optimální kvalitu a těsnost spáry. Přímo na sekcích jsou upevněny hydraulické pohony, určené pro maximální vyvinutou sílu až 5 tun.

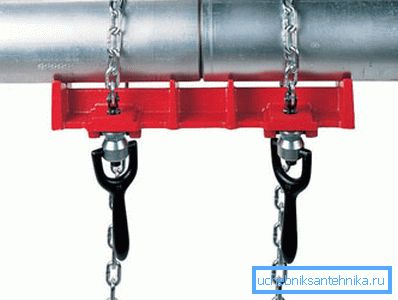

• Centrální vědecké centrum - externí řetězový centralizátor je zařízení s ručním pohonem, určené k práci s průřezem od 426 do 1420 mm.

Na rozdíl od analogových vazeb, řetězové instalace jsou schopny poskytnout větší sílu při centrování. Zařízení tohoto typu mohou být použita jak při konstrukci, tak při opravě potrubí.

Důležité: Konstrukce řetězu je konstruována pomocí rychlospojitelných mechanismů, které mají pozitivní vliv na provozní výkon.

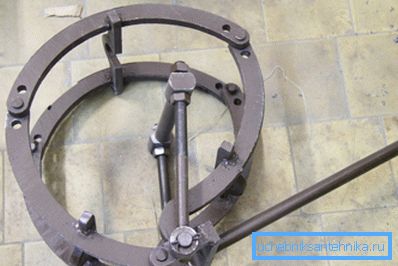

• TsNE - externí excentrický centralizátor se používá k práci s klouby o průměru 89 až 426 mm.

Zařízení se skládá z několika úchopových oblouků poháněných excentrickými svorkami. Zařízení může být používáno pro práci s trubkami různých průměrů změnou osy excentru nebo použitím speciálních rozpěrek.

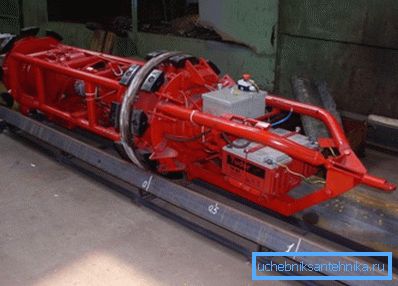

• TsV - centralizátor vnitřního typu hydrauliky je navržen tak, aby spojoval konce otočných a neotočných trubek.

Zařízení v případě potřeby nejen kombinuje spoje, ale také jim dává nejvíce pravidelný kulatý tvar. Použití takových zařízení umožňuje budování potrubí pomocí kontinuálního automatického svařování.

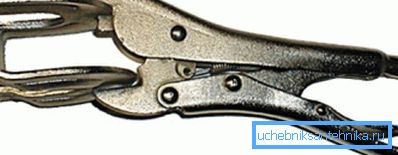

• CA - Centrální svorka slouží k práci s trubkami o malém průměru.

Tato vlastnost a přiměřená cena činí zařízení nejoblíbenější mezi neprofesionálními a nováčkovskými kolektory potrubí. (Viz také článek Butt-Weld Pipe: Funkce.)

Závěr

Takže jsme zkoumali, jaké jsou centralizátory, jaké jsou jejich nejoblíbenější odrůdy a jaké jsou jejich aplikační pokyny. Na základě těchto informací můžete zvolit zařízení, které bude odpovídat vlastnostem prováděné práce.
