Audit kanalizace: funkce instalace

Pro normální fungování kanalizačního systému je nutné správně navrhnout a postavit. Vedle základních prvků - potrubí - se používají spousty pomocných částí. Jednou z nich je kontrola kanalizace. I přes zdánlivou nevýznamnost hraje snad nejdůležitější a zodpovědnější roli.

Potřeba instalace auditu

Kanalizace je poměrně složitá inženýrská síť, která může způsobit mnoho různých problémů během provozu. Nejčastěji se vyskytují problémy, když kanalizační systém pro sběr použitých vod není řádně sestaven (zvláště pokud nezkušený řemeslník sestaví s vlastními rukama). V provozu se také často vyskytují chyby, jejichž cena opravená dosahuje nákladů na nový systém.

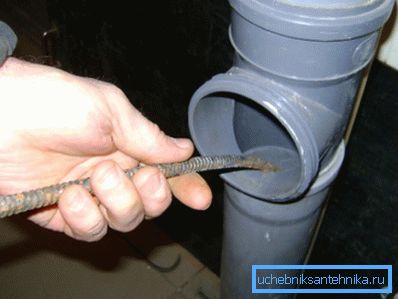

Hlavním problémem ve většině případů jsou blokády, tj. Překážka kanalizačních potrubí v důsledku hromadění různých nečistot. Je snadné je odstranit, otázkou je, jak se dostat do požadovaného segmentu uvnitř odtokového systému, protože ve většině případů má rozsáhlý systém a značnou délku.

Chcete-li vyřešit výše uvedené problémy, použije se audit kanálu.

Návrhové prvky

Podrobnosti o vzhledu

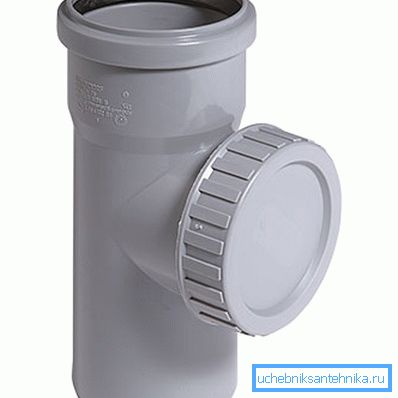

Revize kanalizace je speciálně tvarovaná část, vyrobená ve formě odpaliště, ve které je boční větev uzavřena speciálním krytem.

Dříve, když hlavní materiál pro výrobu kanalizačních potrubí byl litinový, tato část měla složitější tvar:

1. Pravoúhlý otvor v potrubí byl uzavřen speciálním litinovým víkem, který byl upevněn na místě se čtyřmi masivními šrouby.
2. Těsnost je zajištěna gumovým těsněním pokrývajícím celou zásuvku..
3. Šrouby s uzávěrem se utahují po kontrole potrubí nebo při zvláštním odstranění blokády stoky - v příčném směru. V opačném případě bylo dosažení požadované míry těsnosti problematické.

Dávejte pozor! V současné době jsou litinové trouby téměř nepoužívané, čímž ustupují PVC výrobky, které mají mnoho výhod. V souladu s tím se návrh použitého auditu změnil.

Vlastnosti moderních tvarových detailů:

• plast je použit v rozporu s litinou;
• změněna forma.

V současné době se otvor otáčí vlivem vlastností licího výrobku. Kryt není navíc připevněn šrouby, ale s běžným závitem. To zjednodušuje údržbu kanalizačního systému a zajišťuje přiměřenou úroveň těsnosti.

Typy konstrukce

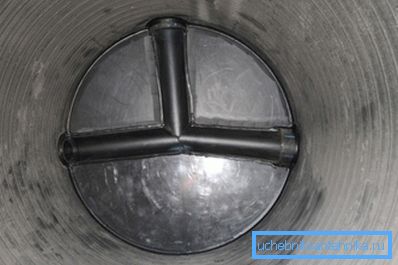

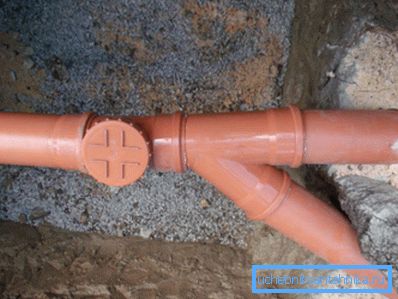

Pro instalaci vnitřních odpadních vod se používá revize polypropylenu, namalovaná v charakteristické šedé barvě. Díly pro venkovní instalaci jsou hnědé barvy. V druhém případě (pro obsluhu hlavních kanalizačních kanálů) jsou vybaveny speciální pozorovací studny.

Položka má tedy pouze dva typy:

• průměr 110 mm;
• s průměrem 50 mm.

Pro zvláště pečlivě dáváme všechny technické vlastnosti.

Postup montáže tohoto prvku se neliší od procesu připojení všech ostatních součástí. Hlavní věcí je vybrat správné místo instalace.

Hlavním účelem auditu je sledovat stav kanalizačního systému a v případě potřeby jej vyčistit. Proto je důležité poskytnout pohodlný přístup k uzlu, protože někdy jsou k vypláchnutí trubek používány velké a objemné zařízení.

Tyto prvky lze instalovat jak na vodorovné, tak na svislé trubky. Je nutné pouze dosáhnout potřebného stupně těsnosti všech spojů.

Uvádíme hlavní výhody revize polypropylenu:

• schopný odolat vysokým teplotám (do + 95 ° C);
• Má hladký vnitřní prostor, který vám umožní zabránit zablokování při průchodu odpadních vod;
• nevyžaduje zbarvení nebo použití jiných antikorozních opatření;
• má dlouhou životnost více než 50 let;
• udržuje velké zatížení a neklesá pod vlivem nízkých teplot vzduchu;
• toleruje vystavení různým chemikáliím.

Dávejte pozor! Instalace revizí není rozmar, ale nutnost. Úspory při pořízení a instalaci těchto částí v kanalizačním systému mohou v budoucnu vést k jeho úplné nefunkčnosti, což bude vyžadovat značné náklady na nápravu situace.

Vlastnosti instalace revizí

Technologické požadavky

Pokyny pro návrh a instalaci kanalizačních systémů (SNiP 2.04.01-85) vyžadují instalaci tohoto tvarového prvku v následujících případech:

• s každým otočením odpadní trubky pod úhlem 45 stupňů nebo více;
• u základny každé vertikální trubky;
• při připojení dvou kanalizačních potrubí do jednoho;
• na přímé trubce o průměru až 100 mm - každých 15 metrů, více než 100 mm - každých 30 metrů;
• na pasti namontovaném na konci kanalizačního systému soukromého domu.

Nezapomeňte, že pokud je potrubí skryté, přístup k auditu by měl být vybaven průlezem s poklopem o rozměrech nejméně 30x40 cm.

Co se týče vnitřního kanalizace, jsou zde požadavky:

• centrální stoupačky v prvním a posledním patře v nepřítomnosti dalších větví;
• centrální stoupačky s odpalištěmi - na každém patře;
• na potrubích, ke kterým jsou připojeny 3 nebo více sanitárních zařízení - na začátku sekce;
• zatáčení - pokud nemůže být část potrubí vyčištěna jiným otvorem.

Proces montáže

Instalace revize do kanalizace nevyvolává potíže:

• vyčistěte zvonek a hladký konec potrubí od prachu a nečistot;
• zkontrolujte, zda je tam instalován pryžový těsnicí kroužek, který je nezbytný k zajištění těsnosti systému;
• namažte hladký konec potrubí těsnicím materiálem a zasuňte ho do zdířky revize až po doraz;

• vyznačte na trubce místo, kde bude umístěn výřez zásuvky;
• vytáhněte trubku zpátky asi o 1 cm od sebe.

Instalace je dokončena.

Závěr

Když jste zjistili, co je revize kanálu a proč je potřeba, nebudete mít pochybnosti o nutnosti instalace tohoto prvku do systému. Podrobněji o instalaci kanalizačních systémů je možné se naučit z videa v tomto článku.
