Páková mixážní jednotka: funkce návrhu a údržby

Ze všech možných konstrukcí jeřábu je nejpopulárnější jednoúčelový mixér na mytí. Poličky všech specializovaných prodejen a koupelny většiny bytů a soukromých domů jsou vybaveny různými variantami sanitárního zařízení. Co dluží tak širokou potřebu těchto modelů, zvažujeme dále.

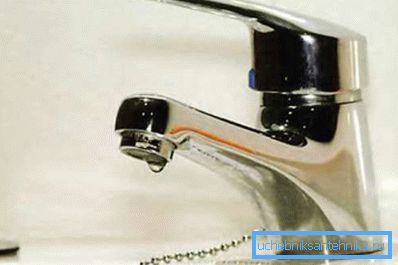

Fotobaterie s jednou ovládací pákou

Druhy systému míchání vody

Návrh a opravy pákové baterie závisí na tom, který prvek používá pro mísení kapaliny:

Ples

Schéma pákové baterie s kulovým mechanismem
Označení na obrázku Jméno
1 Dekorativní krycí kryt pokrývající přístup k upevňovacímu šroubu
2 Upevňovací šroub
3 Nastavovací tyč
4 Dutá koule
5 Gumové sedlo
6 Nastavovací kroužek
7 Parní manžeta
8 Regulační manžeta
9 Přívod teplé a studené vody
10 Smíšené uvolnění vody
11 Pulzní rukáv
12 Aerorat

Princip fungování takového systému pro génius je jednoduchý. Míč má tři otvory: dva pro přítok teplé a studené tekutiny a jednu pro výstup již zmíněné. Pohybem páky tedy posuneme kovovou kouli a tím změníme úroveň otvírání všech tří děr, a tím je regulována teplota a intenzita toku vody.

Směšovač míčů se rozbíjí méně často, ale obtížněji se opravuje.

Kazeta

Schéma pákové baterie s kazetou
Označení na obrázku Jméno
1 Rukojeť
2 Regulátor trysky
3 Keramická kazeta
4 Bydlení
5 Fixní konzola
6 Pružné hadice pro přívod vody

Zde se míchání provádí pomocí speciální kazety, jejíž hlavními součástmi jsou dvě keramické desky. Na spodku tohoto zařízení jsou tři otvory a nahoře mísicí prostor. Při pohybu páky se některé spodní otvory shodují s horní komorou a provádí se proces nastavení průtoku.

Konvenční kazeta pro jednopákovou směšovač 40 mm

Směšovač, pracující na kazetách, není tak odolný jako míč, ale je velmi snadné opravit s vlastními rukama.

Tip: Ve spojení s uvažovaným designem se doporučuje používat speciální filtry, které zabraňují vnikání velkých částic do mísící komory. Tím se výrazně zvýší doba provozu kazety.

Zásluhy

Nyní se podívejme na výhody, které jsou zodpovědné za popularitu jednotlivých pákových jeřábů:

  • Jednoduchá příručka. Stačí, abyste otočili páku správným směrem jednou rukou, prstem nebo dokonce s loktem, což způsobí posunutí vstupů a výstupů, a tím změní intenzitu a teplotu tlaku. Jeden pohyb světla namísto prodlouženého odšroubování ventilů do požadované polohy. Umožňuje také úspornější využívání vodních zdrojů.
  • Praktičnost a dlouhá životnost. V zařízení takových jeřábů nejsou žádné pohyblivé a rychle selhávající součásti a výměna kazet se provádí mnohem méně často než například výměna těsnění v dvouválcových modelech.
  • Estetika. Vzhled kohoutků s jednou pákou perfektně zapadá do moderní kuchyně nebo do koupelny. Za zmínku stojí také to, že u některých modelů je páčka navržena jako elegantní joystick na straně hlavní části.
Elegantní kohoutka s bočním umyvadlem v kuchyni
  • Snadná instalace a údržba. Po zakoupení tohoto zařízení není vůbec nutné okamžitě zavolat instalatérovi pro jeho instalaci, stačí vyřešit pokyny, které jsou k němu připojeny, a věnujte pozornost tomu, abyste se sami ujistili. Totéž platí pro pravidelnou opravu, o níž budeme hovořit níže.
  • Rrůzné modely. Můžete si vybrat vhodné vzorky pro umyvadlo a vanu.
  • Cenově dostupná cena. Navzdory všem tak významným výhodám je cena jeřábu s jednou pákou prakticky stejná jako zastaralý model se dvěma ventily a je mnohem nižší než cena nejnovější elektroniky plněné bezdotykovými zařízeními.

Údržba

Opakující se problém, který lze zcela vyřešit, je porucha směšovací kazety. Vyjadřuje se nejčastěji při vzplanutí úniku z těla směšovače.

Podívejme se, jak je nahrazen:

  1. Pomocí šroubováku vytáhněte zástrčky.
  2. Šestihranný klíč vyšroubujte šroub, který spojuje páku a nastavovací tyč.
Odšroubujte upevňovací šroub
  1. Demontujte rukojeť ze směšovače.
Odstranění páky
  1. Vypněte keramické a upínací matice směšovače.
  2. Vyjímáme samotnou kazetu.
Odstraňte starou kazetu
  1. Nainstalujte novou součást.

Tip: Při nákupu nové kazety doporučujeme mít s sebou starý vzorek, protože je tam spousta odrůd a můžete se snadno mýlit.

  1. Otočte matici zpátky a ostatní položky proveďte v opačném pořadí.

Závěr

Jeřáby s jednou pákou mají mnohem spolehlivější a snadno ovladatelný design v kombinaci s nízkými náklady. Proto není divu, že takové modely mají dnes tak vysokou popularitu. Dokonce i jejich opravy jsou poměrně cenově dostupné, aby mohly fungovat samy.

Jednodotykové zařízení

Video v tomto článku vás seznámí s dalšími materiály, které přímo souvisejí s uvedeným tématem. Jednoduchá sprchová baterie nebo umyvadlo v koupelně je vynikající volbou pro moderní majitele.
