Míchací ventil: zařízení, princip činnosti, použití

16-01-2018
Míchačky

3-cestný směšovací ventil je běžný typ uzavíracího a regulačního ventilu používaného v hydraulických a pneumatických systémech pro řešení řady problémů. V systémech vytápění a ohřevu teplé vody je tento typ kování nevyhnutelný a používá se docela široce. Budeme informovat o konstrukci a účelu směšovacího ventilu.

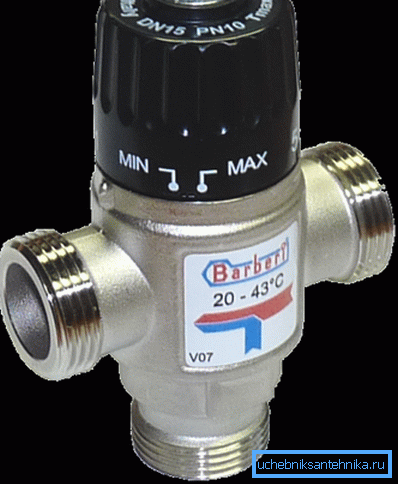

Na fotografii je zobrazen termostatický mixér.

Trojcestný ventil

Účel

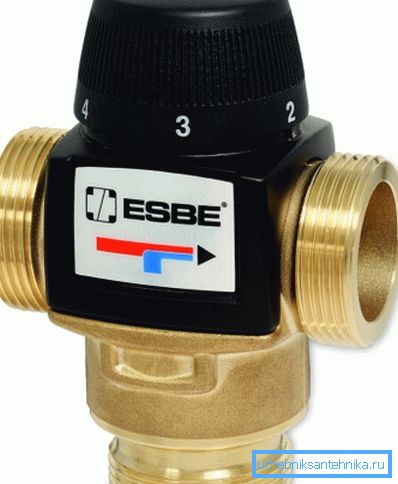

Příkladem kvalitního výrobku s termostatickou hlavou.

Míchací ventily se používají poměrně široce, protože umožňují vyřešit mnoho problémů a ve většině z nich neexistuje alternativa k tomuto typu ventilu. Zařízení má formu společného odpaliska, tj. Má dva vstupy a jeden výstup.

Pokud budeme posílat vodní toky s různými teplotami (studené a horké) na vstupy, pak budeme mít k dispozici následující možnosti v zásuvce:

  1. Studená voda teče volně ze vstupu (A) do výstupu (AB), horká voda nevstupuje do výstupu;
  2. Studená a horká voda dorazí na výstup (AB) současně, zatímco jejich toky jsou smíšeny a voda má průměrnou teplotu;
  3. Studená voda je zablokována a pouze vysoká teplota (B) proudí do výstupu (AB).

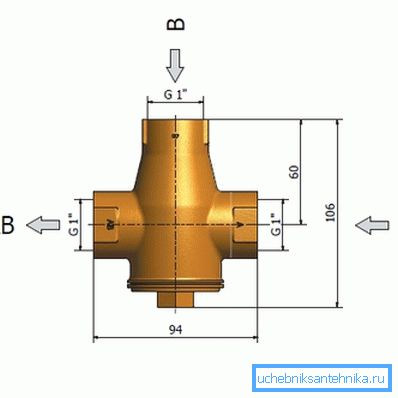

Schéma s označením vstupů.

Někdy je také čtvrtá pozice - když jsou obě kanály zavřeny a na výstupu není žádná voda. V tomto případě je zařízení správně nazýváno čtyřcestným ventilem.

Pokud napojíme zdroj na výstup, získáme následující výsledky:

  1. Proud se přesune z výstupu (AB) na vstup (A) a nevstupuje do vstupu (B);
  2. Z výstupní trubky (AV) proudí voda do vstupu (B) a nevstupuje do vstupu (A);
  3. Tok je rozdělen na oba kanály.

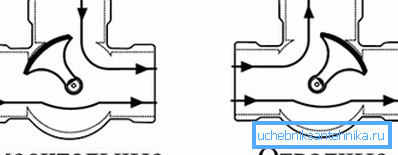

Hlavní funkce směšovače.

Dávejte pozor! Vidíme, že zařízení je schopno míchat dva proudy, otevírat tok jednoho kanálu a zablokovat tok druhého kanálu, dělící tok na různé kanály a točení toku do jiného kanálu.

Tyto funkce jsou široce používány. V systémech zásobování teplou vodou a topení jsou směšovací ventily instalovány ve většině případů pro domov studené vody nebo vody z vratného potrubí do horké chladicí kapaliny pro dosažení požadované teploty výstupu.

Například systém podlahového vytápění. Je známo, že pro obrysy ohřáté podlahy musí být teplota nosiče tepla v rozmezí 40 - 50 ° C, avšak kotl vyprodukuje nosič tepla zahřátý na teplotu 90 - 95 ° C.

K vyřešení problému je umístěna směšovací jednotka před kolektorovým systémem podlahového vytápění, kde se trojcestný ventil používá k získání teploty kapaliny z návratu do zásobníku, čímž dosáhne požadované teploty.

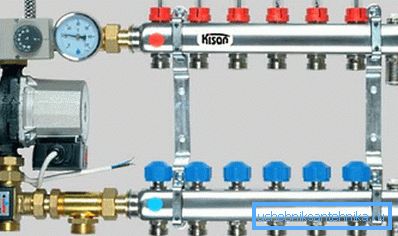

Čerpací a mísící uzel z tepelně izolované podlahy.

Trojcestné ventily se používají také v mixérech s elektronickým nebo termostatickým řízením, ve ventilačních systémech, v různých součástech automobilového zařízení a hydraulických systémů širokého rozsahu.

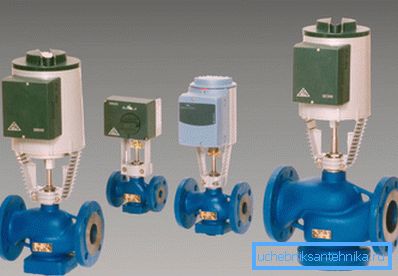

Výrobky pro průmyslové použití.

Tyto jednotky samozřejmě našly nejširší uplatnění v dopravních a servisních potrubích.

Zařízení a princip činnosti

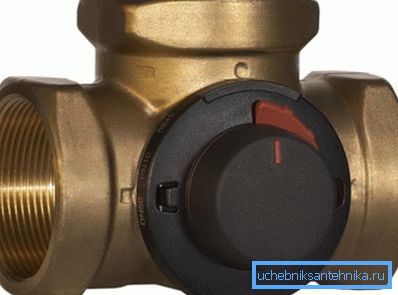

Pro výrobu těla se používá mosaz.

Pro lepší pochopení fungování směšovacího ventilu je třeba zvážit jeho zařízení.

Pokud neprojevíte všechny podrobnosti, má produkt následující strukturu:

  • Mosazné tělo ve tvaru odpaliska a čtvrtého výstupu, uzavřeného nastavovací tryskou;
  • V nastavovací zásuvce je nainstalován uzamykací a nastavovací mechanismus, což je kužel ve formě kužele, koule nebo sektoru, stejně jako vřeteno spojené se zátkou, které umožňuje otáčení nebo posun směšovacího ventilu;
  • Korkové sedlo se speciálními těsněními z umělé gumy, plastu nebo PTFE;
  • Ruční nastavovací knoflík, termostatickou trysku nebo servo.

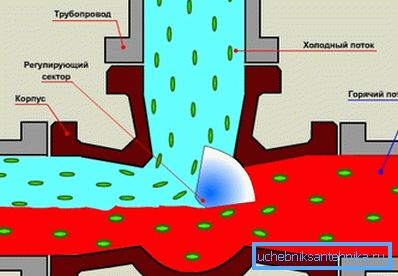

Když otáčíte sektor, jeden z kanálů se otevírá mírně a druhý se zavře.

U teplovodních a topných systémů se nejčastěji používají ventily s táhlovým nebo kuželovým nastavovacím systémem. Dřík je připojen ke kuželové zástrčce a když se pohybuje nahoru a dolů, tok je nastaven.

Spravidla, pro ovládání takového směšovače, je použita termostatická hlava, jejíž pohon reaguje na expanzi speciální kapaliny, která reaguje na změnu měřené teploty.

Snímač teploty lze instalovat uvnitř zařízení nebo jej lze přesunout do vzdáleného místa systému. Nejčastěji je tepelná hlava nastavena v rozmezí 30 - 60 ° С.

Přístroj je termostatický mixér.

V modernějších automatických řídicích systémech nebo inteligentních domácích systémech mohou být směšovací jednotky řízeny řídicími jednotkami. Dřík ventilu reguluje servo, které přijímá příkazy z regulátoru. Tím se dosahuje nejjemnější a přesnější ovládání.

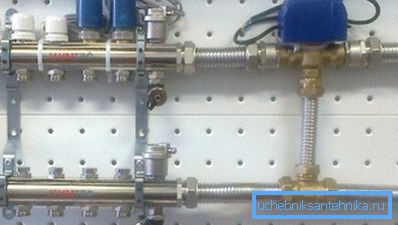

Ventil ve směšovací jednotce je vybaven servopohonem.

Obecně je třeba říci, že v moderních vytápěcích a horkovodních systémech jsou termostatické směšovací jednotky, které získaly největší popularitu, protože umožňují získávat vodu při dané teplotě bez lidského zásahu.

Současně je poměrně vysoká stabilita a spolehlivost zařízení, což je velmi důležité při použití v systémech, jejichž cena přesahuje pololetní plat.

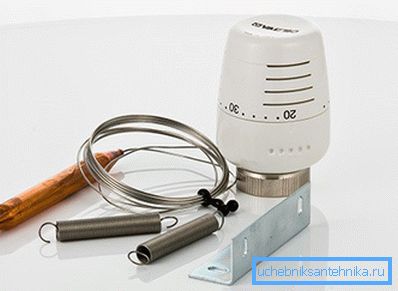

Tepelná hlava s dálkovým senzorem.

Dávejte pozor! Většina moderních modelů má takový design, který umožňuje připojit k výrobku řadu hlav - termostatické, s dálkovým senzorem, servy a ručními ovladači.

Montáž

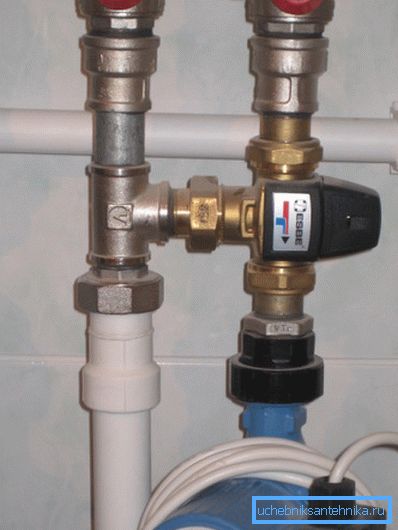

Příklad instalace produktu.

Pokud plánujete instalovat ventil sami, pak vám bude užitečná malá instrukce.

Ve skutečnosti není nic obtížného instalace, obzvláště pokud jde o moderní modely pro dodávku teplé vody a vytápění, ale stále.

  1. Za prvé, musíme okamžitě vzít v úvahu, že pro normální provoz a údržbu zařízení by mělo být snadno odstraněno. K tomu jsou na obou stranách instalovány kulové kohouty a přípojky musí mít matice nebo americké adaptéry.

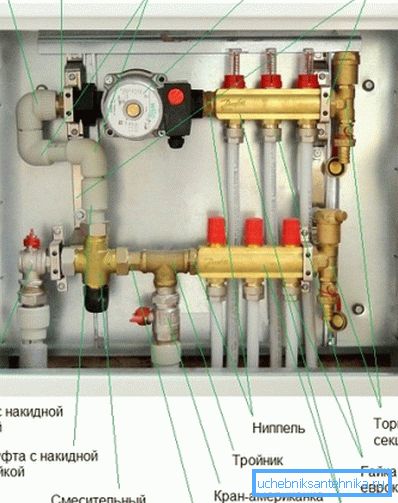

Jak vidíte, mixér je spojen s uzavíracími ventily a maticemi.
  1. Za druhé, je lepší, aby byl výrobek opatřen filtry hrubé vody, a jeho uzamykací a regulační mechanismus bude trvat déle.

Termostaty s dálkovým senzorem, který je instalován na kolektorovém přívodu chladicí kapaliny na obrysy podlahy, se obvykle používají v míchacích uzlech teplých podlah. To vám umožní přesněji nastavit teplotu a zvýšit spolehlivost systému.

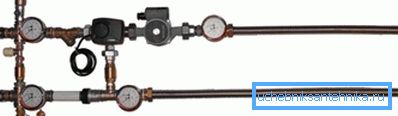

Na straně přívodu teplé vody je filtr sít.

Pro instalaci na teplou vodu, zejména u ventilů s elektronickým řízením, se používá obvod se servopohonem a regulátorem. To vám umožní rychle upravit teplotu vody a rychle reagovat na změny v ní.

Také u modelů s využitím TUV s ručním řízením pro přepínání průtoku v různých kanálech. V tomto případě to není směšovací ventil, ale odlučovací ventil.

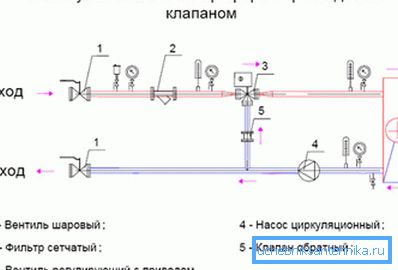

Vazba ohřívače pomocí třícestného kování.

Pro vázání kotlů a ohřívačů i nepřímých topných systémů používejte modely podobné těm, které se používají v modulech na mísení čerpadel v teplých podlahách.

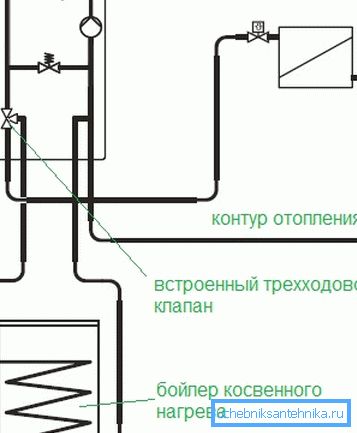

Někdy je mixér již vybudován.

Často jsou zařízení již instalována v tovární konfiguraci dvoukotoučových kotlů pro ohřev vody, což umožňuje získat samostatnou chladicí kapalinu a odděleně horkou vodu.

Závěr

Ventil pro směšování toku vody při různých teplotách je nepostradatelnou součástí mnoha hydraulických systémů, včetně systémů vytápění a ohřevu teplé vody. Znalost principu své práce a vlastností aplikace vám pomůže lépe porozumět struktuře jakéhokoli instalačního systému.

Video v tomto článku umožňuje vizualizovat práci produktu.
