Kazeta pro mixážní sadu: designové prvky a existující odrůdy

02-09-2018
Míchačky

V tomto článku se podíváme na to, jak funguje náplň pro 40 mm mixér. Tento prvek je nejdůležitější částí nejčastěji používaných kohoutků nainstalovaných ve vašich kuchyní a koupelnách. Pochopení jeho zařízení vám umožní vyhnout se typickým chybám při provozu takových požadovaných instalatérských zařízení.

Fotografická kazeta pro mixážní pult

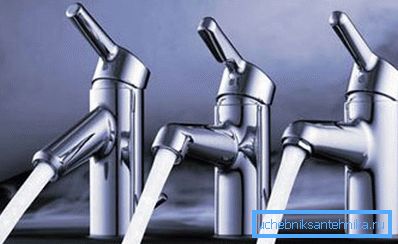

Oblíbené kazetové míchačky

Typy konstrukce v souladu se směšovacím mechanismem

K dispozici jsou následující typy kazet pro mixéry: kulička a disk. Druhá je mnohem častější, což neovlivňuje náklady ani spolehlivost produktu. Hlavní technické parametry obou modelů jsou zhruba stejné, ale pro výrobu s použitím duté koule je zapotřebí zvláštní licence, což je velmi obtížné získat.

S výrobou disků v právní rovině je situace mnohem jednodušší. Ale jdeme přímo do jejich zařízení.

Struktura kulové kazety

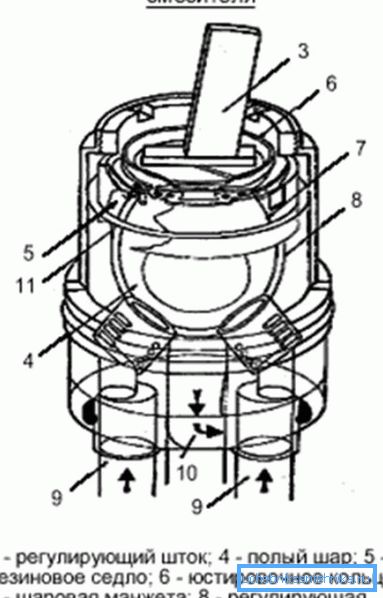

Schéma kulové kazety
Označení na obrázku Jméno
3 Nastavovací tyč
4 Dutá koule pro míchání vody
5 Gumové sedlo
6 Nastavovací kroužek
7 Kuličková manžeta
8 Regulační manžeta
9 Vstup kapaliny
10 Uvolnění kapaliny
11 Pulzní rukáv

Kulové kazety pro kuchyňské kohoutky fungují takto:

  • Dutá koule umístěná uvnitř zařízení má dva otvory navržené pro přítok teplé a studené vody a jeden pro uvolnění je již smíšený.
  • K ní je také připojena regulační tyč, která se pohybuje, otvory samotné koule jsou posunuty.
  • Manipulace s pákou umožňují snížit a zvýšit všechny tři proudy, což dovoluje, aby kapalina uvnitř míče se mísila v různých poměrech a vystupovala s různou intenzitou.

Jak můžete vidět, fungování kulového mechanismu je velmi jednoduché.

Struktura diskové kazety

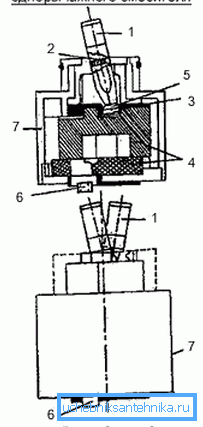

Schéma zařízení kazetové kazety
Označení na obrázku Jméno
1 Nastavovací tyč
2 Šroub
3 Těsnění
4 Keramický disk
5 Skladová hlava
6 Přívod vody
7 Sleeve

Disková kazeta sprchového boxu nebo kuchyňského vybavení se mírně liší od výše uvedeného míčového modelu.

Zde proudí studená a horká voda skrze přívody a poté, když se páka pohybuje, horní keramický disk se pohybuje vzhledem k dolní části, což způsobuje různé efekty na výstupu konstrukce:

  • Pevná náhoda otvorů a okrajů disků vede k úplnému překrytí toku vody, to znamená, že kohoutek je vypnutý.
  • Ponoření jednoho prvku disku do druhého reguluje sílu odchozí hlavy.
  • Překrytí horké a studené vody horním kotoučem nastavuje teplotu kapaliny na různých úrovních do jiného stupně.

Technické rozdíly diskových kazet

Jak jsme již zmínili, nejběžnější jsou plastové kazety se dvěma keramickými kotouči uvnitř.

Mezi sebou se liší v následujících parametrech:

  1. Podle průměru. Můžete nalézt kazety s průměrem od 25 mm do 45 mm, ale nejčastěji používané jsou výrobky čtyřicet milimetrů s označením d40. Je třeba poznamenat, že tento parametr nemá velký vliv na výkon, je to vše o tvaru a rozměrech samotného mixéru.

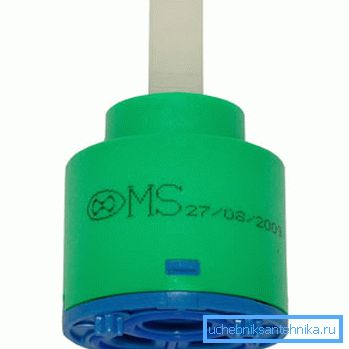

35 mm mísící zařízení
  1. Sedadlo. Bez ohledu na průměr mohou být pro každého výrobce zcela odlišné a cena se nemění.

Tip: Před výběrem nové kazety porovnejte ji se starou kazetou, aby se u sedadla nedopustila chyba.

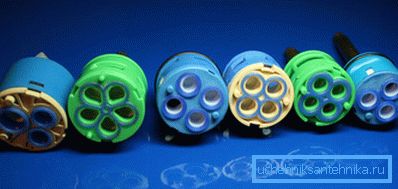

Příklady různých sedadel
  1. Délka regulační tyče. Tento ukazatel je opět zcela závislý na vlastnostech modelu jeřábu, nebo spíše na jeho páce.

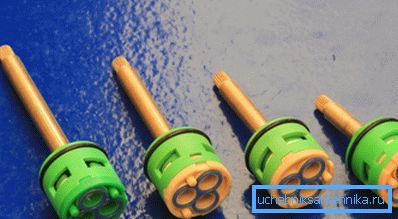

Příklady prutů různých délek

Nahrazení

To je, kolik stojí kazeta na mixéru, je v každém případě zanedbatelná ve srovnání s celou kohoutkovou baterií. Proto je ekonomicky výhodné a proveditelné provádět pravidelnou výměnu tohoto prvku za použití vlastních zdrojů bez zavolání instalatéra.

Tip: Pokud chcete prodloužit životnost zařízení na míchání vody, nainstalujte další přídavný filtr do umyvadlového míchadla, který zabrání vnikání velkých částic do keramických disků.

Nezbytné kroky ke změně selhání produktu jsou následující:

  1. Vypněte tok horké a studené vody. Poté otevřete ventil v případě, že v něm zůstane část kapaliny.
  2. Odstraňte ozdobný uzávěr, který uzavírá přístup k zajišťovacímu šroubu. Obvykle má modro-červenou barvu, což ukazuje směr směšovače.
  3. Odšroubujeme šroub se šestihranným klíčem a vyjmeme tělo páky.

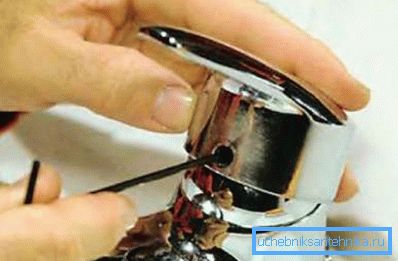

Demontáž páky pomocí jeřábu
  1. Odstraňte ozdobný kroužek a pak odšroubujte přítlačnou matici mixéru. Snažte se nic nepoškodit.
  2. Vyjmeme starou kazetu a postavíme na ni novou. Současně pečlivě zkontrolujte shodu všech fragmentů přistání, jinak by míchadlo mohlo později proudit.

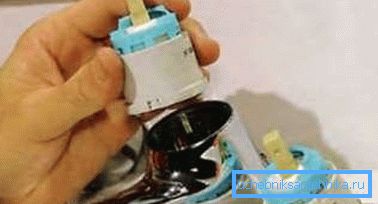

Výměna poškozené části
  1. Nastavte zpět upínací matici a ozdobný kroužek.
  2. Zavedli jsme páku.
  3. Závit šroub upevnění šestihranu.
  4. Vrátíme dekorativní čepici.
  5. Otevřete vodu a zapněte směšovač a otestujte jeho výkon.

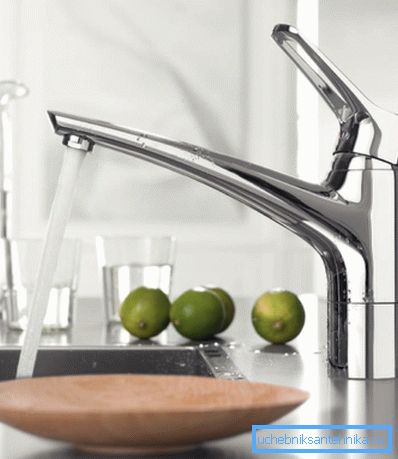

Správně fungující jednopákový ventil po provedení náhradní kazety

Celá výměna se snadno dělá vlastním rukama, pokud budete postupovat podle výše uvedených doporučení.

Závěr

Jednoduché pákové baterie najdete dnes v bytech, domcích a koupelnách veřejných budov. Hlavními prvky, které jsou zodpovědné za jejich správné fungování, jsou speciální kazety, které přímo provádějí samotné míchání vyráběné vody. Jsou poměrně praktické a jednoduché v jejich zařízení. Zřídka se zlomí, a když se to stane, je snadno nahrazeno.

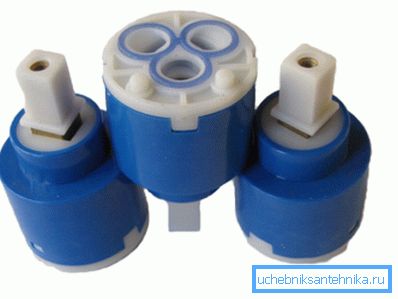

Kazety: horní a spodní pohled

Video v tomto článku vám poskytne další studii materiálů, které přímo souvisejí s uvedeným tématem. Jednoduchost zařízení zaručuje jeho praktičnost.
