Co se skládá ze směšovače: uzavírací ventily, trysky a

Celkově jsou hlavní části směšovače určeny jedním nebo druhým ventilem, který může být ve formě jeřábu s keramickým párem nebo šnekovým ozubením, nábojnicí nebo kulovým kohoutem. Konfigurace skříně navíc závisí na způsobu instalace.

Takže pro montáž na zeď jsou dvě trysky, s nimiž je upevněna na armatury, a u umyvadel je pouzdro jednoduché a přívod vody již probíhá pomocí hadic. Níže se podíváme blíže na zařízení těchto zařízení, příslušenství pro jejich připojení a také vám nabízíme video v tomto článku.

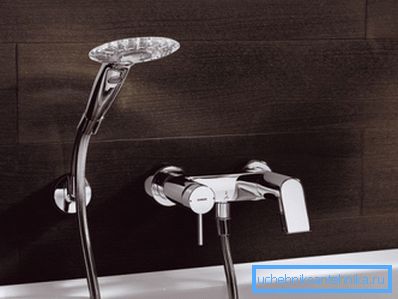

Joysticková vanová baterie

Míchačky

Jak se nastavuje typ ventilu

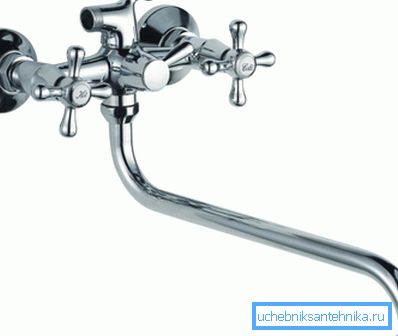

Dvě ventilové směšovače
  • Taková jednotka jako na horní fotografii je regulována buď dvěma ventily nebo dvěma pákami a to znamená, že jeřábové ventily, které mohou působit podle různých principů, jsou zde instalovány jako uzavírací ventily.
Jeřábové boxy různých typů
  • Pokud je celý cyklus otáčení regulátoru jeřábu o půl otáčky nebo o něco málo, znamená to, že se používá pouzdro s keramickým párem, který se skládá ze dvou desek (pohyblivých a pevných) s otvory posunutými vzhledem ke středu.
  • Když se tyto otvory shodují, když se pohyblivá deska otáčí kolem své osy, průchod se zcela otevírá, ale po dalším pohybu se průřez spojeného otvoru snižuje, až se zcela překrýva. Ze spodní části stonku je pryžový těsnicí kroužek, který se časem vyrovnává a je to nejčastější příčina poruchy ventilu (instrukce vám umožňuje vytvořit obložení pod kroužkem nebo jej změnit).
  • Ale šneková převodovka pro nastavení může mít jen setrvačník pro směšovač (jehněčí), jelikož počet jeho otáček může dosáhnout 10 a je příliš nepohodlné s pákou.
  • V takových ventilech je pryžový ventil namontován na spodním konci dříku, který reguluje průtok nebo úplně zablokuje a tento dřík se pohybuje nahoru a dolů kvůli šnekovému převodovce. Nejčastějším důvodem selhání takové krabice je opotřebení pryžové klapky, kterou lze vyměnit za novou, a lze ji také ručně vyříznout z tlusté a tlusté gumy.

Poznámka: Je třeba poznamenat, že mazivo pro směšovač je používáno pouze pro tukovou komoru nápravové skříně převodovky. V opačném případě takové zařízení nepotřebuje.

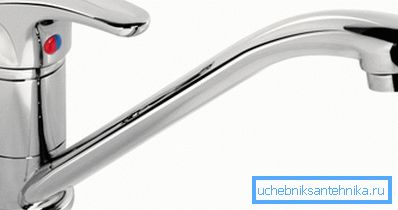

Jeden pákový nebo joystickový model
  • Pokud se joystik používá k nastavení směšovače, znamená to, zda je instalován na stěnu nebo na povrchovou montáž, v každém případě buď jako kazeta nebo kulový kohout bude stát jako uzavírací ventil.

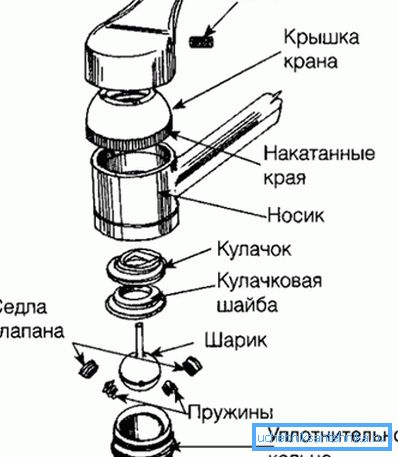

Diagram směšovače kuličkových ventilů
  • Pokud je ventil vybaven kulovými ventily, bude jeho cena mírně vyšší. - to je způsobeno skutečností, že takový mechanismus je považován za spolehlivější, a proto se jeho životnost zvyšuje. Miska má tři otvory, z nichž dvě jsou navrženy tak, aby procházely horkou a studenou vodou do směšovací komory a třetí slouží k výstupu směsi přes hubici.
  • Nastavení toku studené a horké vody otočením kuličky kolem svislé osy - v tomto okamžiku jsou dva vstupy otevřeny zcela nebo částečně a intenzita tlaku se provádí otáčením na vodorovné ose - průřez otvoru je nastavitelný nebo zcela zablokován.

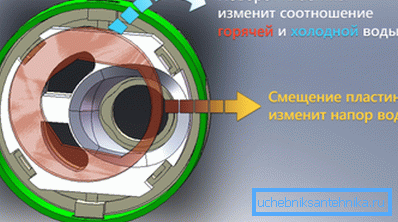

Princip kazety
  • Podle konstrukčního provedení jeřáb s kazetou je téměř stejný jako kulový kohout, jiný mechanismus stojí jako uzavírací ventil.. A princip působení zácpy je také podobný jako kulička - v kazetě jsou dva vstupy a jeden vývod, jehož průřez je regulován deskou.
  • Takže když se deska otáčí kolem své osy, je úsek vstupů regulován a když se pohybuje tam a zpět, otevře se a zavře výstup do výtoku..

Poznámka: K dispozici jsou také zapuštěné baterie, které jsou instalovány ve zdi, po které jsou všechny uzavírací ventily utěsněny omítkou nebo tmelem. Mohou existovat libovolné typy ventilů.

Montážní a pomocné příslušenství

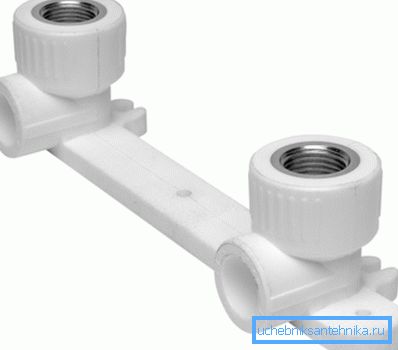

Montážní deska pro polypropylenové trubky

Pokud je provedena instalace v blízkosti stěny, instalace potrubí a přípojky pro studenou a horkou vodu na vstupu by měly být použity jako výstupy vody pro směšovač.

Často se k tomuto účelu používají montážní pásky, které mohou být nejen pro polypropylen, ale i pro kovové lamináty. Aby se zabránilo viditelným spárám na stěně, tam jsou instalovány ozdobné kosmické podložky nebo šálky pro míchačku.

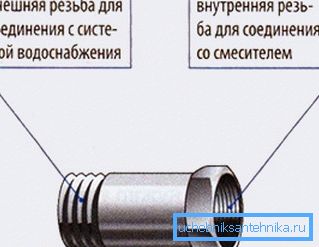

Prodlužovací kabel

Pro nejvhodnější instalaci na stěnu je nutné, aby okraj armatury byl zarovnán s dekorativní stěnou. Ale někdy v procesu opravy plány změnit, a takové kování může být zapuštěn uvnitř, někdy o 2-3 cm nebo dokonce více.

Ale takové situace jsou fixovatelné - zde je použita prodlužovací šňůra pro mixážní pult, kterou si můžete vybrat podle délky, kterou potřebujete, a přinést výtoky pro excentry, které splachují povrch.

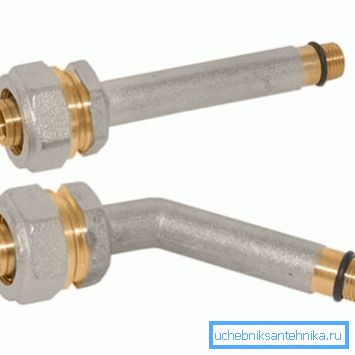

Jehly

Pro montáž na dřezy a dřezy jsou vodovodní potrubí připojeny k vodovodnímu potrubí pomocí hadic, jejichž konce jsou opatřeny speciálním spojovacím šroubením.

Avšak v těch případech, kdy se používá laminát na bázi kovu, potřebujete kleštinovou svorku pro směšovač nebo jehlu pro trubku kov-plast, kterou vidíte na horní fotografii.

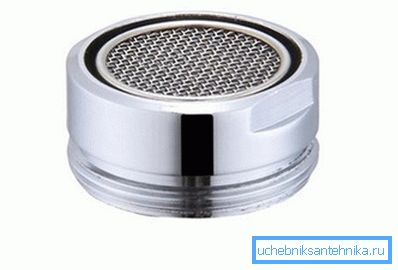

Aerator nebo dělič pro směšovač

Chcete-li šetřit vodu, je pro mixer instalována speciální síťka, která se nazývá provzdušňovač. Toto zařízení nasycuje proud vzduchem, v důsledku čehož se tlak nezhoršuje a množství vody klesá (takové zařízení se nazývá také ekonom).

Ale ve většině případů jsou provzdušňovače vyrobeny s vnějším závitem a pokud je hubice také s vnějším závitem, mohou vzniknout problémy, které jsou řešeny pomocí adaptérů.

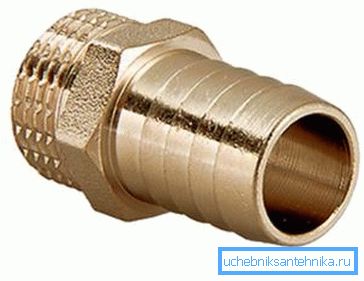

Spojka pro připojení hadice

Pokud žijete v soukromém sektoru a potřebujete zahradit zahradu, můžete připojit armaturou směšovače k ​​výtoku a hadici s požadovanou délkou je možné nasadit na výtlačné potrubí. Pouze při nákupu nezapomeňte spojit průměr hadice a spojky.

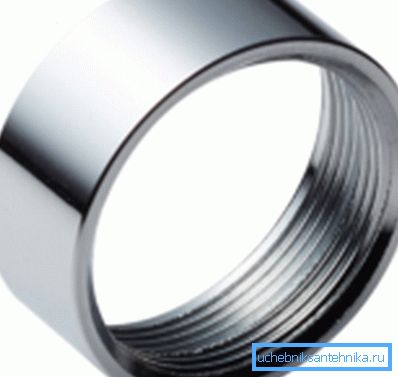

Spojovací adaptér

Pokud je hubice hubice s provzdušňovačem opatřena vnějším závitem, pak je možné připojení pomocí spojovacího adaptéru - tento adaptér by měl být zakoupen s ohledem na rozteč a průměr závitu na obou koncích spojení.

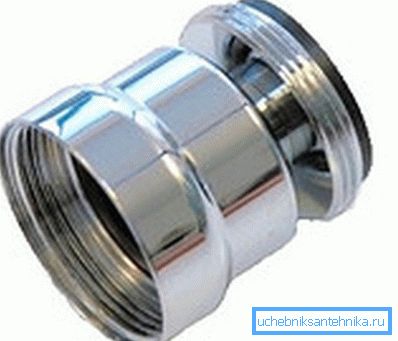

Otočný adaptér

Takový adaptér, jako na horní fotografii, může změnit úhel trysky v rozmezí 15 °. Pokud do něj zapojíte provzdušňovač, mytí nádobí se změní na pohodlný a příjemný zážitek.

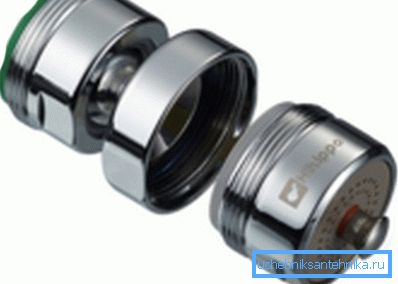

Rotující adaptér

A když šroubujete provzdušňovač do otáčejícího se adaptéru, můžete nejen změnit úhel o 15? ve stejné rovině - dokáže to ještě otáčet o 360 stupňů v kruhu? Pokud zvážíte možnost otáčení hubice různými směry, můžete získat trysku téměř ke každému rohu dřezu.

Závěr

Směšovače se mohou mírně lišit ve svém zařízení od sebe navzájem, ale již závisí na výrobci. Nicméně princip jejich práce, stejně jako ventily, zůstávají vždy stejné.
