Co je směšovací termostatický ventil používaný v domácích

28-09-2018
Míchačky

V současné době mnoho vlastníků soukromých domů a bytových bytů, pro vytápění domů a samostatné zásobování teplou vodou, instaluje autonomní topné systémy s vlastním topným kotlem. To umožňuje udržovat v domě příjemnou teplotu po celý rok, navíc nepochybnou výhodou takového schématu je stálý přístup k teplé vodě v domě.

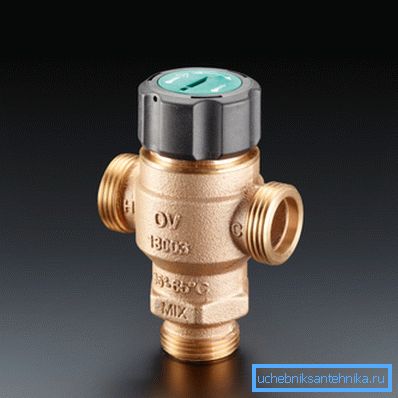

Vzhled termostatického mixovacího regulátoru.

Přehled termostatického směšovacího ventilu

Princip provozu autonomního systému vytápění spočívá v tom, že pracovní tekutina, která nepřetržitě přenáší teplo z kotle na vodní radiátory a rovnoměrně jej rozděluje po celém domě, cirkuluje kolem uzavřené smyčky plynového, kapalného nebo pevného topného kotle. Stejný princip se týká systému horké vody, pouze v tomto případě nefunguje podle uzavřeného okruhu, ale podle průtokového schématu přenáší ohřátou vodu z kotle na sanitární hygienické zařízení.

Aby se udržovala teplota vody nebo jiné chladicí kapaliny v systému na dané úrovni, používá se automatické zařízení, které se nazývá termostatický směšovací ventil pro přívod teplé vody a autonomní topné systémy.

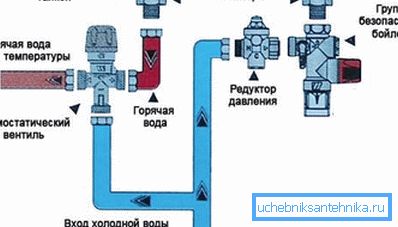

Schéma zapojení v systému TUV.

Hlavní funkce termostatického ventilu

Hlavním účelem trojcestného termostatického míchacího zařízení je stabilní udržování nastavené teploty pracovní tekutiny (voda, nemrznoucí kapalina nebo jiné chladivo) v autonomních topných a horkovodních systémech.

Dodržování této podmínky při instalaci domácí technické komunikace s vlastními rukama pomáhá vyřešit řadu následujících úloh:

  1. Voda v topném okruhu TUV může být ohřátá na teplotu +95 ° C, což může vést k popálení při otevírání kohoutků spotřebičů a za přítomnosti směšovacího ventilu, jeho teplota bude mít konstantní hodnotu nepřesahující +60 ° C.
  2. Nízké teploty ve zpětném topném okruhu mohou způsobit tvorbu kondenzátu., Instalací třícestného ventilu můžete zvýšit teplotu vody ve zpětném potrubí na doporučenou hodnotu.
  3. Přidáním studené vody do přívodu teplá voda přímo před spotřebiteli ušetříte až 25% paliva nebo elektřiny, které jsou vynaloženy na vytápění.

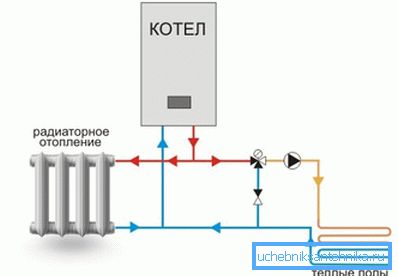

Na obrázku je znázorněn schéma zapojení v topném systému.

Tip! Vedle hlavního ohřevu chladiče a horké vody pro domácí použití jsou tato zařízení také vhodná pro použití v domácích systémech podlahy s teplou vodou.

Technické specifikace

V normálním režimu může termostatický rozdělovač fungovat bezchybně po několik let, při správném plnění jeho funkcí, zatímco existuje několik modelů těchto zařízení, které se navzájem liší v jejich parametrech a druhu závitového připojení pro připojení k topnému nebo vodovodnímu okruhu.

Podle návodu k obsluze, v závislosti na konkrétním modelu, mají moderní tři směšovací termostatické ventily následující technické parametry:

  1. Případ zařízení je vyroben z kvalitní mosazi nebo bronzu, který má ochranný a dekorativní povlak pokrytý niklem chromem.
  2. Maximální přípustný tlak v topném nebo horkovodním systému je 10 kg / cm ?.
  3. Maximální přípustná teplota chladicí kapaliny je: u topných kotlů - 95 ° C; pro solární panely a solární stanice - 110 ° С.
  4. Rozsah manuálního nastavení teploty pracovní kapaliny v závislosti na konkrétním modelu může být v následujících mezích od 20 do 60 ° C.
  5. Typ závitového připojení v závislosti na modelu může mít následující typy: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
  6. Jmenovitý výkon v provozním režimu se může pohybovat v rozmezí od 1,6 do 2,5 m / hod.

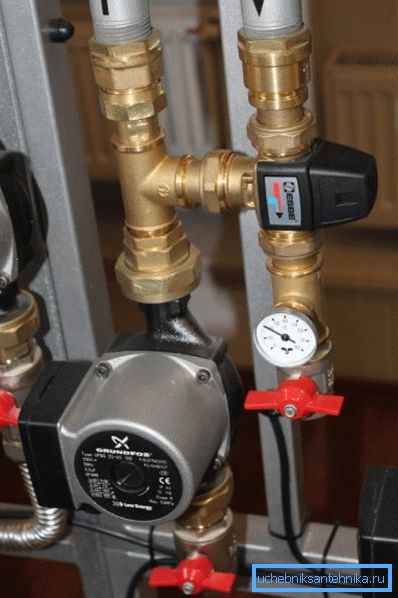

Míchací jednotka studené vody v sanitárním panelu.

Tip! Na první pohled se cena tohoto zařízení může zdát poměrně vysoká, ale s ohledem na úsporu paliva a spotřebu elektřiny, náklady na jeho nákup se mohou vyplatit během 1-2 let.

Vnitřní struktura a princip činnosti

Konstrukčně termostatický směšovací ventil je lité kovové těleso z mosazi nebo bronzu, které má tři závitové vodiče pro připojení k potrubí. Uvnitř je prvek citlivý na teplotu, pohyblivá tyč a pružinový ventil, který může hermeticky dosednout na jedno sedadlo.

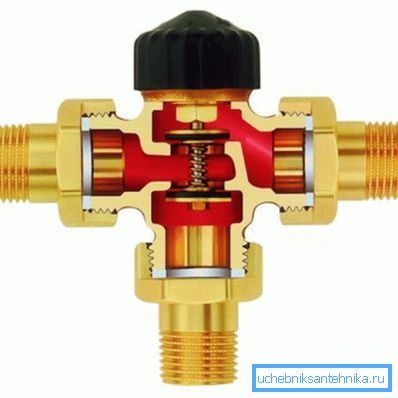

Zařízení třícestného ventilu v sekci.

Obecným principem provozu termostatického směšovacího ventilu je to, že teplotně citlivý prvek se zvyšuje pod vlivem tepla a pohybuje se pohyblivou tyčí, na které je instalován uzavírací ventil.

  1. Když z dolní trysky přichází horká voda, volně vstupuje do správné trysky, dokud se ovládací prvek nezahřívá na určitou teplotu.
  2. Jakmile se prvek citlivý na teplotu ohřívá nad předem stanovenou teplotu, začne se roztahovat a pohybuje ventilem dolů, čímž vypne přívod horké vody ze spodní trysky a otevře přívod studené vody z levé trysky.
  3. Po míchání ve studené vodě a při vyrovnání teploty se těleso pracovního prvku demolice stlačí a ventilová deska pod vlivem pružiny zaujímá stejnou pozici.

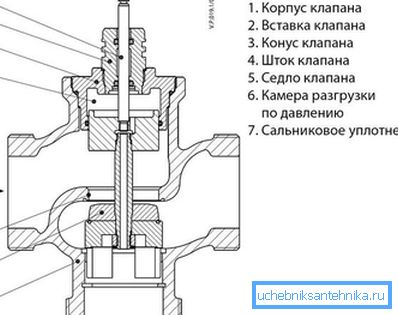

Obecné zařízení a vysvětlující obrázek k popisu principu fungování.

Dávejte pozor! V systému zpětného okruhu topného kotle se instalace směšovacího ventilu uskutečňuje v opačném pořadí: při ochlazování chladicí kapaliny se do potrubí smíchá horká voda z přímého napájecího potrubí.

Závěr

Závěrem je třeba poznamenat, že mechanický směšovací ventil je poměrně jednoduché a velmi spolehlivé zařízení, jehož provoz může být na první pohled nepostřehnutelný, ale jeho použití pomůže vyhnout se mnoha nepříjemným následkům v budoucnu, takže jeho instalace by neměla být zanedbávána.

Chcete-li vizuálně zhodnotit jeho práci v akci, můžete si prohlédnout video v tomto článku, stejně jako prozkoumat další schémata zobrazující princip práce na tomto webu.
