Zpětný ventil kanalizace - typy zařízení a jejich princip

05-07-2018
Kanalizace

Kanalizační systém je komplex komunikace, jehož fungování závisí na mnoha faktorech a jakákoli porucha může představovat velké nebezpečí pro váš majetek a životní prostředí. Instalace zpětný ventil do kanalizace umožňuje bezpečný vzhledem k tomu, že zařízení umožňuje pohyb odpadní vody pouze v jednom směru, takže i v případě ucpání kapaliny se udržuje uvnitř trubek.

Ventily pro PVC trubku 110 mm lze zakoupit v téměř jakékoliv vodovodní dílně

Princip provozu a verzí výrobků

Samotný design je navržen tak, aby zabraňoval vnikání odpadních vod do prostoru, protože kapalina, když se v systému vytváří blokování a usazuje uvnitř potrubí, má tendenci se pohybovat podél cesty nejmenšího odporu.

Tento systém je dostatečně jednoduchý mechanismus se skládá z membrány, páky nebo jiného uzlu, pohánět tekutiny pouze v jednom směru, a skříň, která je často opatřena krytem pro dekontaminaci.

V závislosti na vlastnostech interního zařízení lze všechny produkty rozdělit do následujících skupin:

  • Interflange.
  • Ples.
  • Zvedání.
  • Otočit.

Každou z možností podrobněji prozkoumeme v následující kapitole.

Také ve výrobě lze použít několik druhů materiálů, zvažte vlastnosti každého z nich:

Plastové Nejjednodušší volba, jejíž cena se vztahuje na většinu rozhodnutí o rozpočtu. Mezi výhody patří snadná instalace s vlastníma rukama, protože výrobek je vybaven veškerými potřebnými montážních sestav, existuje mnoho možností na potrubí o průměru 50 mm a 110 mm, a to je tyto rozměry a mají klíčový význam při práci v soukromých domech a bytech
Litina Dražší, ale také odolnější volba, která se nejčastěji používá v průmyslových zařízeních. Velmi levné řešení, které se každý rok používá méně a méně kvůli velké hmotnosti a náchylnosti k korozi.
Bronz a mosaz Velmi atraktivní možnost pro ty, kteří potřebují vysokou pevnost a odolnost proti agresivním účinkům, protože tyto materiály prakticky nepodléhají korozi. Toto řešení se využívá méně často než jiné možnosti vzhledem k jeho významným nákladům, nicméně podobné uzly lze nalézt v mnoha systémech.
Nerezová ocel Bezpochyby nejdražší, ale také nejspolehlivější možnost všech. Nehrdzavející ocel je schopna odolat prakticky jakékoliv látce a udržuje si vysoce výkonné vlastnosti po celou dobu používání, což je několik desetiletí
Elektrický litinový zpětný ventil pro odpadní vody se používá v potrubí velkých průměrů v průmyslových zařízeních.

Vlastnosti zařízení pro různé typy výrobků

Jak bylo uvedeno výše, můžete najít různé možnosti složení produktů, přičemž každá z možností má své vlastní vlastnosti. Zvažte nejběžnější typy zpětných ventilů a zjistěte, jaký je rozdíl mezi jednou nebo druhou možností.

Waferové ventily

Tento typ zařízení má následující rozlišovací funkce:

  • Systémy tohoto typu mají z velké části malý rozměr a hmotnost, díky čemuž je jejich instalace a výměna poměrně pohodlná a rychlá. Jedná se o kompaktnost, která často hraje klíčovou roli při výběru konkrétní možnosti, neboť často existuje nedostatek místa, zejména v malých místnostech.
  • Další nepochybnou výhodou je přítomnost konfigurace, která je připravena k upevnění, protože uzly jsou upevněny přírubami, které je třeba zakoupit. Kromě toho existuje řada variant provedení: plastové, litinové, bronzové, nerezové.

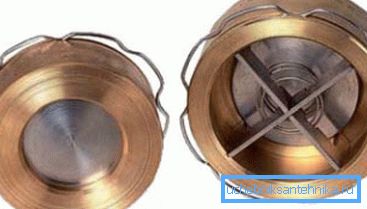

Zpětný ventil kanálu 110 mm je kompaktní a má vysokou pevnost
  • Nejběžnější varianta v soukromém objektu - talířové ventily, ve kterých se kapalina udržuje membránu ve speciálním tvaru kotouče, a místo toho použity páky pružící tuhosti, odpovídající proudu kapaliny do oběhu pouze v jednom směru. Poměrně jednoduchý systém, který se snadno udržuje.
  • Klapkové ventily mají své vlastní charakteristiky: systém se skládá ze dvou symetrických listů, které se otvírají pouze jedním směrem díky speciálnímu pružinovému systému, který slouží jako omezovač. Funkce tohoto systému naleznete na fotografii níže.

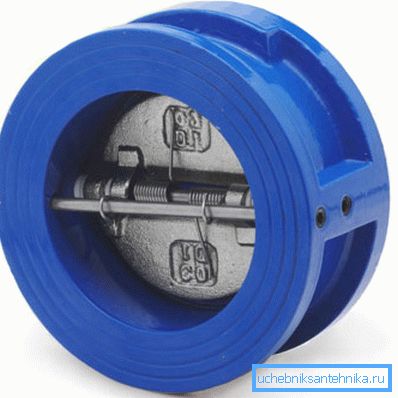

Jednoduchý, ale spolehlivý systém právem získal širokou popularitu mezi specialisty.

Dávejte pozor! Je třeba připomenout, že v opravárenských položkách skupiny, doprovázené odstranění prvku, je nutné v jeho místo dát kus hadice vhodné délky a průměru pracovat splašků byl hladký.

Otočné ventily

Tato skupina produktů má následující funkce:

  • Hlavní pracovní jednotka je klapka nebo cívka namontovaná na páce. Pohyb proudění vody na jedné straně zdvihne mechanismus a když tekutina vysuší, páka zavře dutinu a zabrání návratu tekutiny do systému.

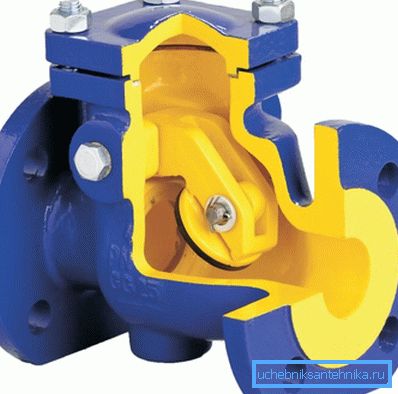

Takové systémy se nejčastěji vyrábějí v litinovém krytu a používají se na systémy s velkými průměry.
  • Pro komunikaci v domácnosti s malými průtoky průtoků odpadních vod jsou nejčastěji používány jednoduché verze ventilů, které působí mechanicky. Tato volba má velkou nevýhodu: při významném, často přerušovaném toku tekutiny během zavírání existuje velké nebezpečí vodního kladívka, které může poškodit nejen ventil, ale i celý systém.
  • Perfektnější volbou je mechanismus bez rázů, při kterém je návrat cívky velmi hladký, takže hydraulický šok v systému nenastane za žádných okolností. Toto řešení má pouze jednu významnou nevýhodu: poměrně vysoké náklady na výrobky, což není vždy odůvodněné při použití v malých systémech.

Tip! Nezapomínejte, že podle toho, co si zvolíte, je velmi důležité, aby vám prodávající předložil doklady, které potvrzují kvalitu výrobku a jeho soulad se všemi zákonnými normami stanovenými v příslušných aktech. V opačném případě riskujete získání uzlu nízké kvality, který pravděpodobně nebude chránit váš systém.

Kulové kohouty

Tato možnost je jedním z nejrozšířenějších soukromých vývojářů. Ukazatelem spolehlivosti a trvanlivosti tohoto řešení je skutečnost, že kulové sestavy jsou doporučovány pro použití většinou profesionálů, kteří se profesionálně podílejí na tomto typu práce.

Kulové ventily - ideální řešení pro malé potrubí

Výhody zahrnují následující faktory:

  • Nebudete mít problém, jak nainstalovat zpětný ventil do kanalizace - směr průtoku je vyznačen na těle a vyřazujete z něj, protože teče odpadní voda. To je velmi výhodné pro ty, kteří nemají zkušenosti s prováděním takové práce, protože nejsou potřeba pokyny k instalaci, vše je jasné.
  • Velmi jednoduchá konstrukce zajišťuje vysokou spolehlivost a trvanlivost. Ocelová koule působí jako membrána a pružina působí jako páka. Takový systém je téměř nemožné přerušit a zakázat.
  • V případě, že je nahoře kryt, který je připevněn dvěma nebo čtyřmi šrouby. Při jeho demontáži můžete rychle vyčistit systém od nečistot a nečistot.
Systém se velmi snadno čistí.

Zvedací ventily

Toto řešení má také řadu charakteristických rysů:

  • Hlavní pracovní jednotka je vertikální zdvihací ventil, který je vybaven pružinou s určitou tuhostí, která umožňuje proudění tekutiny pouze v jednom směru.

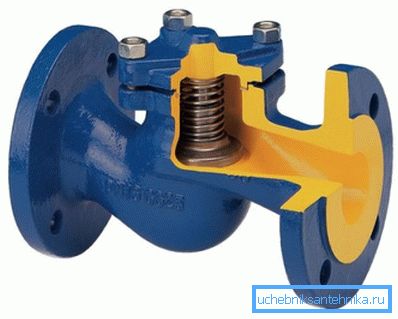

Konstrukce zdvihacího ventilu má řadu rozdílů, které jsou jak výhodami, tak nevýhodami
  • Velkou výhodou je schopnost vyčistit a opravit sestavu bez přerušení potrubí a nutnost vložení jakýchkoli prvků. Systém je velmi snadné udržovat, ale stojí za zmínku, že takové ventily jsou častěji znečištěné.
  • Dalším plusem je možnost volby nejlepšího způsobu upevnění, existují modifikace, které jsou instalovány pomocí přírub, metodou se závitem a také pomocí svářecích zařízení.

Je důležité vybrat nejlepší volbu, která je vhodná pro váš systém a pro vaše provozní podmínky. Proto je nejlepší konzultovat s odborníky, abyste se rozhodli co nejlépe.

Kromě toho nemusí být v systému přítomen žádný, ale dva nebo více ventilů, opět vše závisí na konfiguraci potrubí.

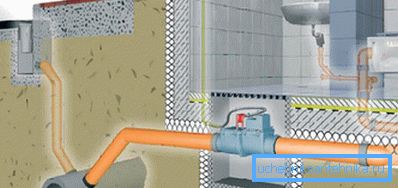

Je důležité určit optimální polohu uzlu v systému a zajistit jeho snadný přístup k údržbě a čištění.

Závěr

Pokud je důležité, abyste sestavili spolehlivý systém, který bude chráněn proti úniku v případě potrubí v potrubí, musí být v komunikačním systému přítomen zpětný ventil. Video v tomto článku vysvětluje některé důležité rysy tématu.
