Zařízení na toaletní misku - jak to funguje a co tvoří

Pohodlné bydlení je prostě nemyslitelné bez dobře vybavené toaletní místnosti, jejíž centrální místo je vyhrazeno pro toaletu. Důležitým prvkem tohoto sanitárního zařízení je odtoková nádrž, která je někdy dokonce skrytá ve zdi, avšak když klesá, jeho význam je jasný. Dále se podíváme na to, jak je toaleta uspořádána, což může být nezbytné k odstranění všech druhů závad.

Vypusťte nádrž tlačítkem

Princip nádrže

Odvodňovací systém má mimořádně důležitou funkci - vyprázdní toaletu. Bez ní by se toto instalační zařízení změnilo na noční vázu, takže je to umyvadlo, které zajišťuje pohodlné používání této instalační armatury.

Pracovní postup odtoku je poměrně jednoduchý:

  • Na flexibilní hadici vstupuje voda z napájecí soustavy do nádrže vybavené plnicím a odtokovým mechanismem.. Plnící mechanismus uzavírá vodu, když je najímá na určitou úroveň.
  • Když je tlačítko stisknuto nebo je tyč zdvižena, vypouští se vypouštěcí ventil, což vede k tomu, že voda z nádrže vstupuje do záchodu a tím je obsah vyprázdněn., který se snižuje.

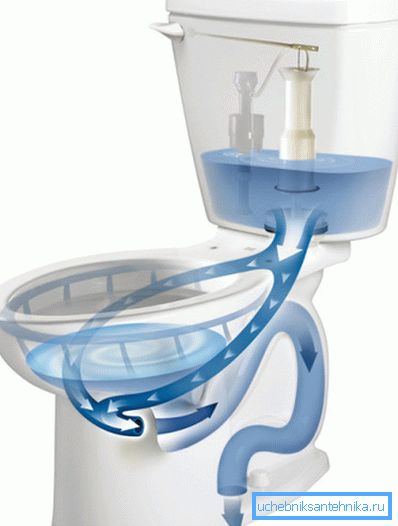

WC umyvadlo

Obecně platí, že princip fungování odtoku je poměrně jednoduchý a spočívá v alternativním provozu mechanismů umístěných uvnitř nádrže, které se nazývají uzavírací ventily. Dále se pokusíme podrobněji prozkoumat uzamykací zařízení pro toaletní cisternu, na které se v každodenním životě obvykle nevěnujeme.

Součásti odtokových armatur

Vědět, jak je navržena toaleta, nebude těžké opravovat nebo vyměňovat poškozené části. Samozřejmě, konstrukce různých modelů se může lišit, avšak základní prvky a principy jejich fungování jsou stejné pro všechny typy ventilů.

Schéma floatového mechanismu

Plnicí mechanismus

Jak bylo uvedeno výše, úkolem plnicího mechanismu je poskytnout přístup k vodě v nádrži a případnému překrývání. Tento mechanismus se skládá z následujících prvků:

Uzavírací ventil Nachází se v případě, který se nachází u "vchodu" do nádrže. Úkolem toaletní cisterny je vypnout vodu.
Páka plave Úkolem této části je regulace polohy ventilu. Když je plovák spuštěn, ventil se otevře. Když je plovák nahoře - ventil zcela zablokuje vodu.

Je třeba říci, že moderní uzavírací ventily vypadají poněkud jinak, zvláště když se plovák pohybuje pouze ve svislé rovině a samotný ventil je umístěn na dně, nikoliv na boku. Princip tohoto mechanismu však zůstává stejný.

Takovéto toaletní cisternové zařízení umožnilo zajistit postupné překrytí vody, ale kompletní na samém konci sady. Díky této kapacitě je rekrutován mnohem rychleji.

Dávejte pozor! Pro normální provoz odtoku je třeba upravit polohu plováku. V opačném případě do zásobníku nebude nasáváno dostatečné množství vody, nebo naopak, voda přes odtok bude neustále vypouštěna do toalety.

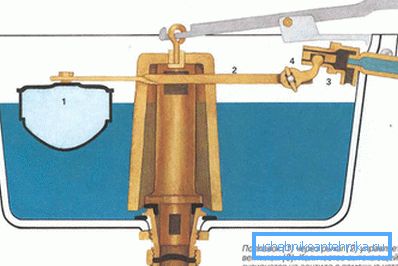

Kapacita s jednoduchým odtokovým systémem

Mechanismus vypouštění a přetečení

Nejjednodušší a první švestkový mechanismus byl systém s hruškou. Pracovala velmi jednoduše - uvnitř byla gumová žárovka, která hermeticky blokovala vypouštěcí otvor. Bylo nutné zdvihnout páku nebo vytáhnout rukojeť na řetězu, protože voda do haly spěchala hlukem.

Toaletní miska se nyní změnila. Tato výztužná sestava se skládá ze dvou hlavních prvků:

Přetečení Zabraňuje přetečení kapacity. Pokud hladina vody dosáhne maximální přípustné úrovně, voda začne proudit do toalety.
Plum Začne fungovat stisknutím tlačítka umístěného na víku nádrže. V moderních modelech toalety jsou dvě tlačítka - pro částečný a úplný odtok, který šetří vodu.

Přes složitější konstrukci zůstává princip práce odtoku stejný - vypouštěcí otvor hermeticky uzavírá odtokový ventil, který je při stisknutí tlačítka zvedán.

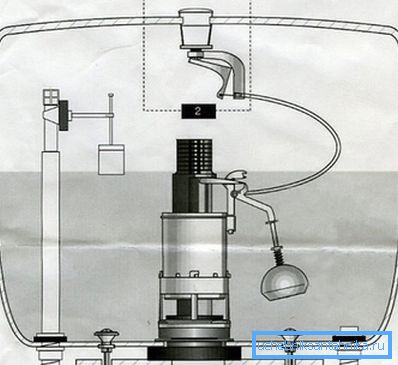

Schéma armatury moderní nádrže

Tip! Podle odborníků je německá armatura nejvyšší kvality, nicméně její cena je velmi vysoká. Nemáte-li možnost zakoupit německé armatury, můžete si koupit polskou, která má také dobrou kvalitu, ale stojí mnohem méně.

Je třeba poznamenat, že podle typu umístění nádrže existují dva typy:

  • Suspenze - v tomto případě je zásobník s toaletou spojen pomocí potrubí, kterým proudí voda.

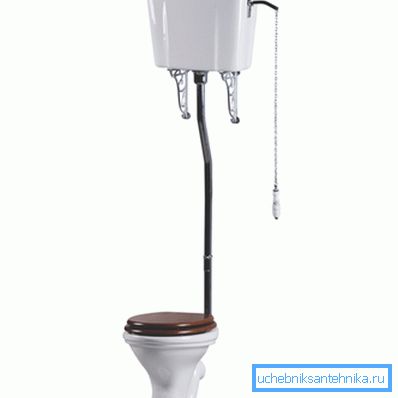

WC se zavěšenou nádrží
  • Instalován na poličce záchodu - v tomto případě je vypouštěcí otvor kontejneru přímo zarovnán s otvorem v toaletě. Pro těsnost připojení potrubí je použito gumové těsnění.
  • Připevněná ke stěně - na rozdíl od dvou výše popsaných možností je tato kapacita instalována ve stěně. Podle principu propojení s toaletou se design podobá závěsným nádržím.

Nyní, když víte, jak funguje toaletní cisterna, zjistíte příčinu poruchy zařízení a opravte sami.

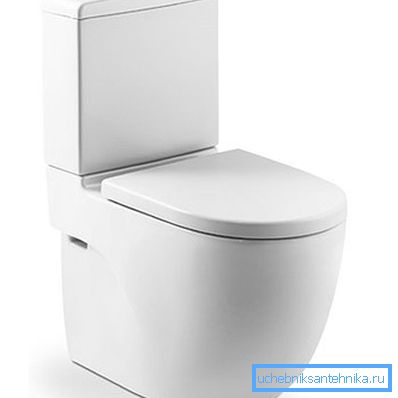

Toaleta s nádrží instalovanou na polici

Klasifikace nádrže

Jak bylo uvedeno výše, různé modely nádrží mohou mít určité strukturální rozdíly. Proto se budeme seznámit s nejrozšířenějšími typy.

Plechovky jsou rozděleny do několika skupin.

Především je možné je podmíněně rozdělit podle umístění nádrže nebo tlačítka:

  • Strana - zpravidla se používá k zavěšení nádrží na toaletu, které jsou umístěny v určité výšce. V takovém případě musíte vypustit vodu, musíte vytáhnout řetězec. Vypouštěcí zařízení je zpravidla realizováno ve formě zvýšené hrušky.
  • Horní tlačítko nebo páka umístěná nahoře ve středu krytu. Odtoková armatura v těchto nádržích je složitější.

Kromě toho se nádoby liší v materiálu, ze kterého jsou vyrobeny.

V současné době jsou nalezeny následující typy produktů:

  • Porcelán - nejdražší modely jsou vyrobeny z tohoto materiálu, proto jsou relativně vzácné.
  • Kamenina - v současnosti nejčastější volba. Jsou uloženy na poličce záchodu. Nádrže z fajánku mohou mít velmi odlišný vzhled.
  • Plast - tyto kontejnery jsou zabudovány ve stěně a mají plochý tvar. Venku se liší od tradičních cistern, protože se podobají spíše kanistru, nicméně princip jejich práce je stejný. Kromě toho jsou zavěšené plastové nádrže sovětského vzorku, v poslední době se stávají čím dál vzácnějšími.

Je třeba poznamenat, že v některých apartmánech můžete dokonce vidět i litinové nádrže, které jsou již zřídka.

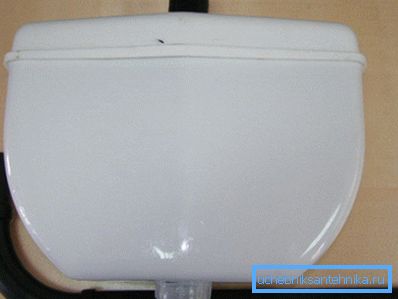

V fotoplastovém nádrži sovětského typu

Nejčastější problémy

Vzhledem k tomu, že zařízení WC nádrže je poměrně jednoduché, bez ohledu na typ konstrukce, neexistuje tolik možností pro poruchy. Dále zvažte některé z nich, které se nejčastěji vyskytují:

Nádrž nedrží vodu, díky níž voda neustále proudí do záchodu. Existuje několik důvodů pro tento problém:
  • Nejprve je třeba se ujistit, že je plovák správně nakonfigurován, je možné, že voda se shromažďuje nad povolenou hladinu a protéká kanálem.
  • Také je nutné se ujistit, že zpětný ventil je v provozním stavu, proto je nutné zvednout plovák až na doraz. Pokud voda dále protéká ventilem, musí být vyčištěna nebo vyměněna.
  • Pokud při provozu pojistného mechanizmu nejsou žádné problémy, je nutné vyčistit nebo vyměnit ventil vypouštěcího mechanismu.
Voda proudí z nádrže K tomuto problému dochází v zařízeních nainstalovaných na záchodi. V takovém případě je nutné demontovat nádobu a vyměnit všechny gumové těsnění, včetně gumových spojovacích prostředků.
Mechanické poškození součástí kování V tomto případě je jedinou cestou, jak odstranit vadnou část a jít s ní do specializovaného obchodu, aby si ji koupil.

Dávejte pozor! Než začnete opravovat nádrž, budete muset kryt odstranit vlastním rukama. Tato práce musí být provedena pečlivě, aby nedošlo k porušení této části.

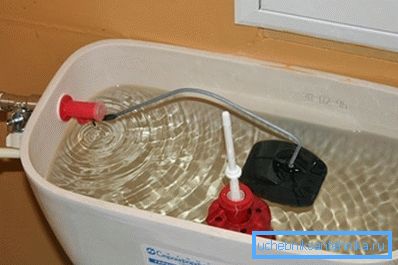

Uzavírací ventil nevypíná vodu

Zde jsou ve skutečnosti všechny možné chyby. Pokyny pro jejich odstranění jsou velmi jednoduché, takže každý domácí řemeslník se s nimi dokáže vypořádat.

Závěr

Navzdory skutečnosti, že moderní odtokové nádrže se stanou mnohem dokonalějšími, jejich zařízení zůstává poměrně jednoduché. Proto není těžké pochopit principy fungování mechanismů a v případě potřeby je opravit.

Z videa v tomto článku se můžete dozvědět některé další informace k tomuto tématu.
