Wc sedlový ventil: které verze jsou nejspolehlivější?

11-05-2018
Kanalizace

Všechny vodní nádrže mají tak složitou složku, jako je toaletní splachovací ventil. V současné době existuje několik odrůd tohoto webu. Měli byste o nich vědět vše, než si je koupíte nebo opravujete.

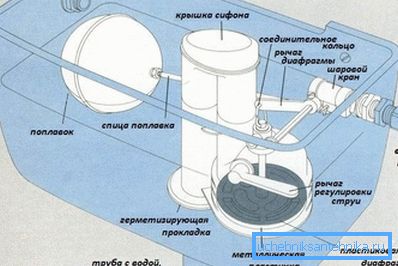

Vypadá úplně jako systém odtoku toalety.

Přiřazení uzlu

Účel zařízení je následující.

  1. Otevírá a uvolňuje vodu, když je nádrž prázdná..
  2. Zabraňuje průtoku vody po naplnění nádrže do požadovaného stupně..
  3. Blokovací prvek zajišťuje konstantní hladinu kapaliny v nádrži., pokud dojde k poklesu tlaku ve zdroji vody. Když tlak v systému klesne nebo se zvyšuje o 0,1 MPa, hladina vody by se neměla měnit o více než 0,4 cm.

Obecný princip provozu, který má toaletní cisternový ventil, je.

  1. Když hladina kapaliny v nádrži klesne pod přípustnou hodnotu, plovák se spustí dolů a dolů a tím aktivuje páku.
  2. Tlak na tlačné tyči klesá. V důsledku toho voda začne proudit do nádrže.
  3. Zároveň začíná plovák vznášet nahoru.
  4. Když je dosaženo určité úrovně, je ventil uzavřen pákou, voda se zastaví.

Různé konstrukce plovákových prvků závisí na mnoha typech drenážních systémů a nádržích. Například na toaletu je zpětný ventil a přímý protějšek. Princip práce je velmi odlišný.

Typy ventilů pro nádrž

Uzávěry WC mísy mohou být vyrobeny z kovu nebo plastu.

Výrobní materiál

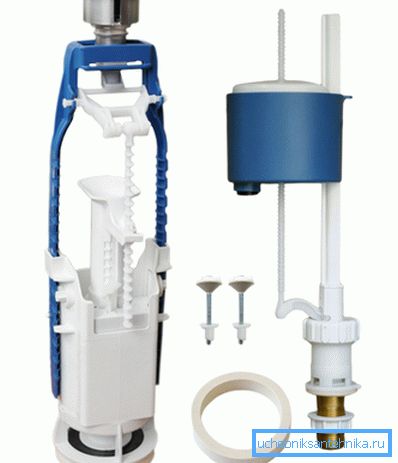

Na fotografii je plastový ventil.

Drahé modely drenážních mechanismů jsou vyrobeny z bronzu a mosazi. Tyto kovové slitiny mají dobrou pevnost a tuhost, téměř nejsou náchylné k korozi a jsou odolné vůči chemickým a mechanickým zatížením.

Podle návrhu mohou být jednoduchými samostatnými jednotkami (objemový a vypouštěcí ventil) a složitými prefabrikovanými jednotkami.

Dávejte pozor! Pákové ventilové sestavy ze slitin jsou vyráběny pouze u modelů toaletních mís v "elitní" třídě. Pro kategorii "podnikání" jsou kovové uzavírací a odtokové prvky odděleny od náplně náplně. To značně zjednodušuje systém, dává mu během instalace mnohostrannost a umožňuje opravit komponenty samostatně.

Nejčastěji je toaletní cisternový ventil vyroben z plastu. Z kvality surovin, stejně jako přesnost výroby prvků závisí na celkové ceně uzlu. Jinými slovy, zde existuje přímý vztah - čím dražší je uzavírací ventil nádrže, tím odolnější bude.

Konfigurace zařízení

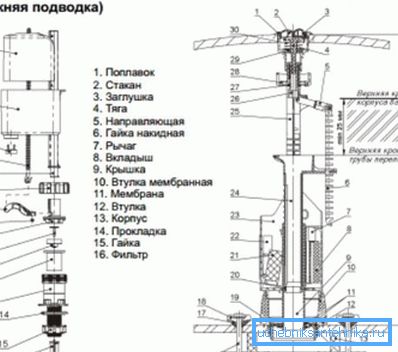

Zařízení je samostatným zařízením pro uvolňování a příjem vody.

Uzamykací příslušenství nádrže má pouze dvě konfigurace: můžete nainstalovat buď samostatný nebo kombinovaný systém s vlastními rukama.

  1. Oddělený vstupní ventil pro toaletní nádrž a odtokový analog jsou namontovány postupně.
  2. Propojení těchto prvků se provádí pouze vodou.
  3. Plnicí prvek je jednoduchý uzel určitého tvaru s plovákem.
  4. To, že pomocí regulačního tahu působí se zvýšením hladiny kapaliny na ventilu, uzavře vodu.
  5. Samostatný vypouštěcí ventil toaletní cisterny může mít tlačítko, pedály, trakci apod.
  6. Tento prvek má objemový krk. S tím spojuje vzduch nebo mechanický ventil. Pochází přes trakční systém nebo přímým nárazem (zvedání, lisování).

Dávejte pozor! Hlavní výhodou samostatných odtokových jednotek je schopnost vyměnit nebo opravit jednotlivé prvky. Tato okolnost značně usnadňuje a snižuje náklady na práci.

  1. Kombinované mechanismy, v nichž jsou plnicí a vypouštěcí prvky umístěny ve stejné skříni a jsou propojeny přímkou, zaručují maximální bezpečnost a spolehlivost provozu nádrže.
  2. Je třeba poznamenat, že takové systémy jsou obtížně opravitelné, navíc jsou problematické nakonfigurovat.
  3. Pokyn však upozorňuje, že s jemným nastavením bude tento uzel fungovat bez problémů.

Typy ventilů na konstrukci

Vypouštěcí systém s croydonovým ventilem.

Celkově existují tři konstrukční typy ventilů pro nádrže:

  • croydonové ventily;
  • membránové analogy;
  • pístové zařízení.

Zařízení typu Croydon

Takové ventily jsou technologicky zastaralé, nacházejí se pouze na modelech sanitárních zařízení minulosti.

  1. Obsahují píst se sedlem, osou páky a těleso ventilu.
  2. Voda je napájena a odříznuta pístem, který se pohybuje svisle.
  3. Ovládá ovládací páku.

Tento design se rychle vyčerpá. Proto časem ventil na toaletu neuzavírá vodu, proudí a vylévá z toaletní nádoby.

Pístové protějšky

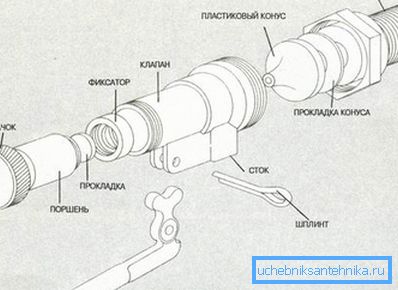

Sestava pístu
  1. Vstupní ventil toalety pístového typu má osa ve formě páky.
  2. Je pevně rozdělena na rozdělený kolík (vidlicová).
  3. Když se páka pohybuje vodorovně, způsobí pohyb pístu.
  4. Pravidelně se dotýká sedla. To reguluje tok vody do akumulační nádrže.
  5. Píst má na svém konci těsnění.
  6. Při spojení se sedlem se těsnění zastaví proudem vody.

Moderní uzly s membránou

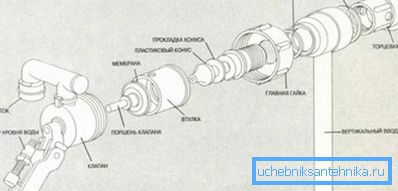

Návrh membránového zařízení.
  1. Takový ventil v toaletní mísi místo těsnění je vybaven membránou.
  2. Vyrobte je z kaučuku nebo silikonu.
  3. Během pohybu pístu pohybuje membrána.
  4. Proto v požadovaném okamžiku zabraňuje proudění vody do nádrže.

Podobné ventily jsou nejmodernější. Jsou vybaveny všemi novými modely sanitárních spotřebičů. Na základě toho je třeba se podrobněji zabývat membránovými zařízeními.

Zajišťují nejrychlejší plnění nádrže vodou a její překrytí. Na základě kvality místa a přesnosti jeho nastavení může být proces náboru kapaliny a jejího vypouštění tichý nebo velmi hlasitý.

Dávejte pozor! Hlavní nevýhodou membránového typu ventilů je to, že pro jejich efektivní fungování v instalačním systému by neměly docházet k významným tlakovým ztrátám. Hodnota by neměla přesáhnout 0,1 MPa.

Navíc, aby mechanismus fungoval normálně a co nejdéle, je důležité, aby byla voda v síti čistá.

Jak funguje membránový ventil

Hlavní fáze provozu zařízení jsou uvedeny níže.

První fáze

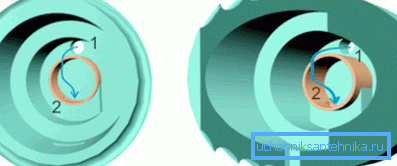

Ventil v otevřené poloze - je zde sada vody.
  1. V první fázi je ventil otevřený. Během toho voda vstupuje do nádrže. Membrána, která podléhá směru toku kapaliny, se odvrací. Proto může voda bez překážky naplnit nádrž.
  2. Zpočátku tekutina teče pouze do předběžného úseku.
  3. Aby se dostala přímo do nádrže, v tomto oddělení je zvláštní otvor. Proces je podobný procesu, který probíhá v nádržích vybavených tyčovými ventily, avšak je zde přes membránu napnutá píst.
  4. V tom je průduch, z něj prochází plastová tyč. Má také průřez lomu 1 mm. Díky němu voda částečně proudí do plnicího úseku.
  5. Když je plovák ve sníženém stavu, v pístu je vytvořen malý otvor o průměru pouze 0,5 milimetru. Prostřednictvím něj do zásobníku proudí malé množství kapaliny.
  6. Vzhledem k podobnému principu fungování membránového ventilu vzniká stejný tlak v předběžných a plnicích úsecích a v části nádrže za nimi. To je základní rozdíl mezi takovým mechanismem a protějškem, který má tyčový ventil.

Druhá fáze

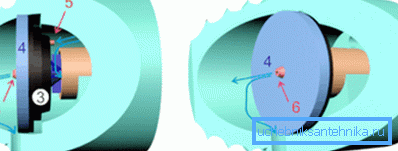

Sběrná voda zvyšuje plovák.
  1. V této fázi voda vstupuje do akumulační nádrže, přičemž současně vznáší plovoucí míč.
  2. Proces také zvyšuje úroveň stonku s gumovým těsněním.
  3. Těsnění zatahuje otvor.
  4. Po dalším pohybu tyče je píst s membránou přitlačen na sedlo. Tím je plnicí část uzavřena.

Vzhledem k tomu, že tlak vody v plnicí části nádrže souvisí s tlakem vypouštěcího plováku, je membrána velmi pevně přitlačena k sedlu. Tím zabráníte toku vody do zásobníku.

Třetí etapa

Uzavřený ventil.
  1. Třetí etapou je vypuštění vody po použití toaletní misky.
  2. V tom okamžiku, když kapalina spadne z nádrže a proudí do misky záchodové mísy, tlakový efekt plováku na tyči zmizí.
  3. Zásobník v pístu v tomto okamžiku nepřekrývají tyč. Na tomto základě a v plnicí sekci se tlak prudce snižuje.
  4. Tlak zůstává pouze z vodovodního systému a působí na píst s membránou a pohybuje se stranou.
  5. Díky tomu odtokový mechanismus opět přejde do prvního stupně.

Závěr

Konstrukce odtokového systému včetně ventilu má velký význam pro účinnost a spolehlivost toaletní mísy. Při výběru sanitárního zařízení nezapomeňte ujistit se, že je vybaven svým moderním modelem.

Video v tomto článku obsahuje mnoho dalších informací.
