Vypusťte potrubí, které potřebují instalovat
Plastové potrubí pro odvodnění odpadních vod, které se používají na úrovni domácnosti, mají zpravidla průměr 32 mm, 50 mm, 100 mm a 150 mm, ačkoli dva nejoblíbenější typy jsou 50 mm, 100 mm. Kromě toho jsou k upevnění kabeláže systému vydány úlomky různých délek a mohou být 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm a 200 cm (fragmentace 150 mm potrubí začíná od 50 cm, obvykle menší nevyrábíme).
Podrobněji popíšeme tyto prvky níže a také ukážeme tématické video v tomto článku.

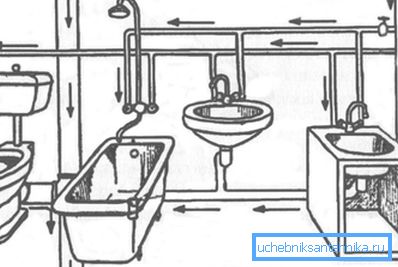

Zařízení pro kanalizační potrubí
Poznámka: Celý systém, namontovaný na odpadní vodu, se skládá hlavně z trubek různých průměrů. Ale všichni musejí nějak dokovat, takže průmysl k tomuto účelu vyrábí jednotné armatury (PVC), stejně jako gumové manžety (redukce) a těsnicí kroužky.
Trubky

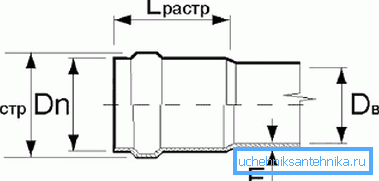

Nejzákladnějším parametrem, ať už se jedná o odtokové potrubí ze střechy, nebo to bude stoupačka stoupačky nebo horizontální kabeláž s menším průměrem, může být nazýván vnějším průměrem - průchodnost nezávisí na tom, ale je to přesně to, k čemu je věnována pozornost během instalace. Níže Vám předkládáme tabulku všech standardních rozměrů odpadních vod z polyvinylchloridu.
Vnější průměr (mm) | Pevnost kroužku nominální (SN, kN / m2). | ||||||
Dn | Tolerantní odchylky | 2 | 4 | 8 | |||
SDR 51 | SDR 41 | SDR 38 | |||||
Tloušťka stěn potrubí (mm) | |||||||
en | Přidat. vypnuto | en | Přidat. vypnuto | en | Přidat. vypnuto | ||
50 | ± 0,2 | - | - | 1,3 | ± 0,4 | 1.6 | ± 0,4 |
63 | ± 0,2 | - | - | 1.6 | ± 0,4 | 2.0 | ± 0,5 |
75 | ± 0,3 | - | - | 1.9 | ± 0,4 | 2.3 | ± 0,5 |
90 | ± 0,3 | - | - | 2.2 | ± 0,5 | 2.8 | ± 0,5 |
110 | ± 0,3 | - | - | 2.7 | ± 0,5 | 3.4 | ± 0,5 |
125 | ± 0,3 | - | - | 3.2 | ± 0,6 | 3.9 | ± 0,6 |
160 | ± 0,4 | 3.2 | ± 0,6 | 4.0 | ± 0,6 | 4.9 | ± 0,7 |
200 | ± 0,5 | 3.9 | ± 0,6 | 4.9 | ± 0,7 | 6.2 | ± 0,9 |
250 | ± 0,5 | 4.9 | ± 0,7 | 6.2 | ± 0,9 | 7.7 | ± 1,0 |
315 | ± 0,6 | 6.2 | ± 0,9 | 7.7 | ± 1,0 | 9.7 | ± 1.2 |
400 | ± 0,7 | 7.7 | ± 1,0 | 9.8 | ± 1.2 | 12.3 | ± 1,5 |
500 | ± 0,9 | 9.8 | ± 1.2 | 12.3 | ± 1,5 | 15.3 | ± 1,8 |
630 | ± 1.1 | 12.3 | ± 1,5 | 15.4 | ± 1,8 | 19.3 | ± 2.2 |
800 | ± 1,3 | 15.4 | ± 1,8 | 19.6 | ± 2.2 | 24.5 | ± 2.7 |
1000 | ± 1.6 | 19.6 | ± 2.2 | 24.5 | ± 2.7 | 30.6 | ± 3.3 |
1200 | ± 2,0 | 24.5 | ± 2.7 | 29.4 | ± 5.2 | 36,7 | ± 3,5 |
Poznámka: Tato tabulka uvádí všechny parametry potrubí v rozmezí od průřezu 50 mm a výše, i když parametry v rezidenčním sektoru jsou 50 mm, 110 mm a 150 mm. Skutečný průměr 110 mm při nákupu v obchodě je obvykle považován za 100 mm - jak trubka, tak cena se nemění.

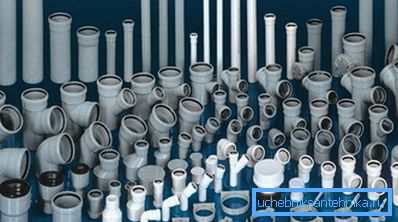

Fitinky a slevy

- Za účelem vytvoření jakéhokoliv spojení na potrubí, jako je spojení, rotace, oddělení uzlu nebo přechod na jiný průměr a do jiné roviny, se používají specializované adaptéry různých konfigurací. Například, odvodňovací trubka pro toaletní mísu může být vyrobena jako plastový roh nebo vlnitý obal, ale musíte ji nějak spojit se stoupačkou a to je místo, kde potřebujete odpaliště (čtyřcestný - k odtoku do jiných sanitárních zařízení), který je uložen ve stoupači .

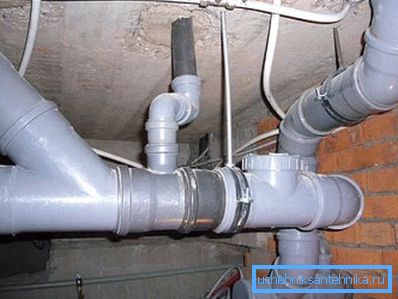

- Přibližně stejným způsobem je připojeno odtokové potrubí pro koupelnu nebo umyvadlo - vlnitá sifonová objímka zapadá do zásuvky úhlové kanalizace nebo odpaliště, kde se pro utěsnění použije pryžový kroužek nebo manžeta. K dispozici jsou také komplexní výměny, zejména v suterénu soukromých domů, kde v bytě prakticky žádné potrubí - u každé koupelny je odtok probíhá přes podlahu, takže pod podlahou pod stropem musíte spojit řadu trubek s jiným svahem as jiným průměrem.

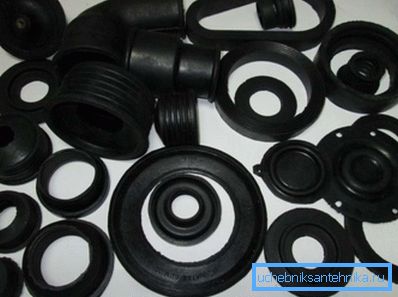

- Gumová manžeta je někdy jednoduše nenahraditelná, například napojení odtoku pračky na kanalizační trubku se provádí pomocí trubky o průměru 32 mm, která musí být připojena k zvonu s 50 mm trubkou.. Ale takové PVC kování je velmi vzácné, takže 5032 mm gumová redukce je zasunuta do šálku zvonu, a to je způsob, jakým je problém vyřešen. Přesně stejná situace nastává, když je odtoková trubka připojena k umyvadlu - použije se redukce o 5040 mm pod vlnitým sifonovým pouzdrem.
- Gumové těsnící kroužky dodává výrobce s plastovou trubkou, takže je nemusíte kupovat samostatně. Při ukotvení musíte být opatrní, abyste se nesklouzli a pokud po zkušebním odtoku dojde k průtoku některým z kloubů, pak se nepokoušejte utěsnit silikonem nebo tmelem. V těchto případech instrukce doporučuje demontáž takového spojení, fixování prstence a jeho opětovné sestavení - tok zmizí.
Užitečné rady. Při sestavování odpadních vod vlastními rukama někdy existují vážné potíže - důvodem je, že těsnicí kroužek z gumy je příliš tuhý. Chcete-li tento problém vyřešit, můžete krém nebo konec potrubí (nebo obojího) rozmazat domácím tekutým pracím prostředkem. To výrazně usnadní připojení workflow.
Užitečné miniaplikace

V případě zablokování pod umyvadlem má málo lidí otázku, jak vyčistit odtokovou trubku v kuchyni, je zde vše jednoduché - odstraňte sifonovou objímku z armatury a přes zásuvku přejděte do sanitárního kabelu na straně stoupacího potrubí. Ale co dělat, kdyby taková sestava nebyla provedena v přímce, ale s obratmi (někdy o 90?) Nebo pokud délka kabelu nestačí?

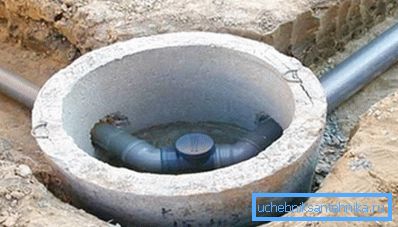

V takových případech se revize plastů zrcadlí na otáčky a na dlouhých úsecích (více než 4 až 5 metrů), které mohou být uvnitř iv exteriéru pod zemí, pouze v druhém případě se nad ním zvedá betonová vrata nebo betonové zdivo .
Revize je velmi podobná vzhledu a způsobu instalace na odpališti, pouze v našem případě je boční kohoutek proveden se závitem tak, aby mohl být pevně uzavřen víkem, které lze vidět na horní fotografii. Aby bylo zabráněno zablokování, víko se odšroubuje a sanitární kabel se vloží do potrubí správným směrem.

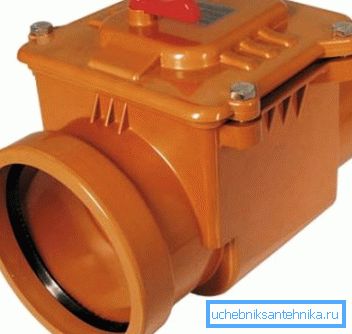

Aby se zabránilo přetečení, používá se zpětný ventil odpadních vod, který je obvykle instalován v soukromém sektoru nebo v prvních patrech výškových budov. Podstata práce tohoto gadgetu je následující - když hladina vody v odpadních vodách stoupá vyšší než hladina potrubí v bytě (domě), pak se tato tekutina začne prolévat toaletou, vanou a někdy i umyvadlem (zákon komunikujících nádob). Pokud však do obytných místností instalujete zpětný ventil, nedojde k tomu.
Taková zařízení mohou být vertikální a vodorovná, s zácpou ve formě membrány s pryžovým těsněním (plast) nebo horizontální kuličkou s přírubou (z litiny nebo oceli). Druhá možnost se obvykle používá pro průmyslové kapacity.
Závěr
Plastové odtokové potrubí pro střechu, předpoklad nebo pokládku pod zemí se navzájem neliší a jsou vyrobeny ze stejného materiálu - PVC. Hlavní rozdíl mezi nimi spočívá ve velikosti a způsobech instalace.
