Vlastní dům nebo chalupa je dnes sen mnoha lidí. Shluk velkých měst je únavný a při příchodu domů se chci cítit jako plnohodnotný majitel. Současně by však soukromý majetek měl být vybaven všemi výhodami civilizace. A položení kanalizace v soukromém domě je jednou z nejdůležitějších etap uspořádání takového pohodlného pobytu.

Na rozdíl od obecné víry není to tak obtížné instalovat kanalizační systém s vlastními rukama, jak se zdá. Samozřejmě je potřeba pot, ale výsledek stojí za to. Obecné technologické pokyny, které jsme uvedli v tomto článku, nevyžadují základní znalosti. Stačí, abyste zvládli počáteční dovednosti v konstrukci a vlastníte sanitářský nástroj na úrovni domácnosti.

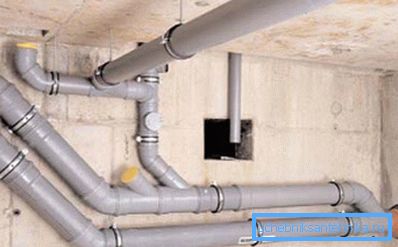

Foto kabeláž v suterénu.

Oddělovací systémy

V nízkopodlažních soukromých stavbách může být konstrukce jakéhokoli kanalizačního systému rozdělena do dvou etap. První je instalace potrubí uvnitř budovy. To znamená, že instalace a upevnění stoupaček plus dodávka odtoku do všech míst provozu sanitárního zařízení. To může také zahrnovat distribuční uzel v suterénu budovy.

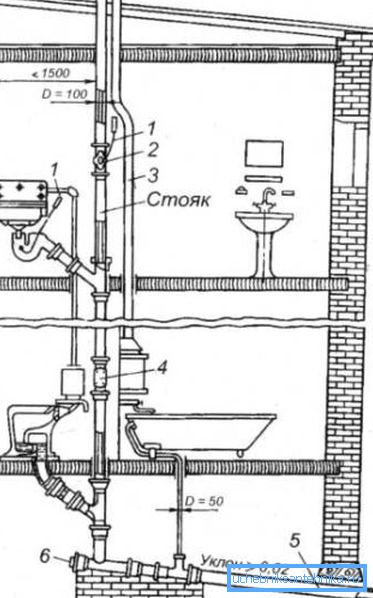

Dvoupodlažní stoupačka s větráním ventilátoru.

Všechno, co je mimo suterénu, odborníci odkazují na externí systém. Zahrnuje linku z domu do odtoku. Kromě toho se jedná také o odtokové jímky, septiky nebo více moderních a drahých samostatných filtračních stanic.

Instalace interního systému

Jakýkoli odborník vám řekne, že struktury tohoto druhu by měly být co nejkompaktnější. V ideálním případě je provedena 1 řádek a v blízkosti jsou umístěny všechny výpustné body. V tomto případě čím je konfigurace systému složitější, tím vyšší je pravděpodobnost zablokování a chyby při instalaci.

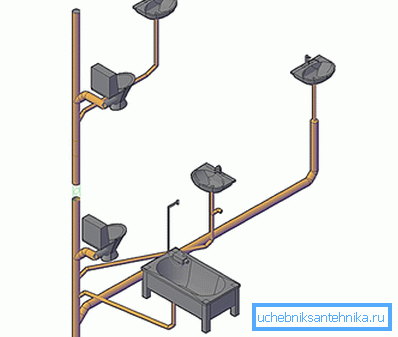

Schéma instalace v 1 stoupání.

Samozřejmě existují určité normy GOST, které ukazují, jaký průřez potrubí musí být použit pro systémy různých délek. Ze zkušenosti však můžeme říci, že čím více se odehrává, tím bezpečnější bude. U soukromých budov s nízkým počtem podlaží začíná velikost centrální dálnice od 100 mm. Minimální průřez potrubí pro vedení v místnostech 40 - 50 mm.

Důležité: Při navrhování a instalaci struktur se vyvarujte ostrých rohů. Maximální doporučený úhel ohybu kolene je v rozmezí 45 °. U velkých ohybů se zvyšuje pravděpodobnost ucpání kanalizačního systému.

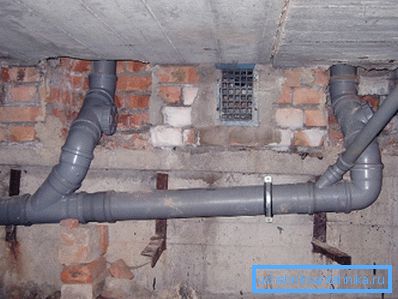

Rozdělte se na 2 stoupačky.

Vytváříme náčrtek

Zkušení majitelé dobře vědí, jak položit kanalizační potrubí v soukromém domě, který se nazývá oko, ale pokud nemáte potřebné zkušenosti, je lepší vypracovat postupný plán s podrobným výkresem.

  • Nedoporučujeme vám, abyste tyto dokumenty slepě důvěřovali domu, který již existuje.. Je lepší vzít kazetu, tužku, list papíru a měřit všechny místnosti, ve kterých bude odtok vybaven. Nezapomeňte vzít v úvahu tloušťku stěn a stěn.
  • Po tom, první věc, kterou musíte rozhodnout o umístění centrální stoupání. Spravidla je umístěn za toaletou a vzdálenost od toalety k hlavnímu nábytku by neměla přesáhnout 1 m.
  • Dále se nakreslí každý bod.. Souběžně je třeba poznamenat, kolik a jak konkrétně budete potřebovat kolena, ohyby, spojovací materiál a další související materiály.
  • Pokud jste šťastní majitel dvojpodlažního domu, pak je naší radou udělat koupelny na obou podlažích a je lepší mít je v jedné stropě.
  • Když je dům dokončen, jděte do suterénu a nakreslete místní křižovatku. V poslední fázi se musíte rozhodnout, jak se bude dělat a na jakém místě na střeše bude odvzdušňovací potrubí odstraněno.

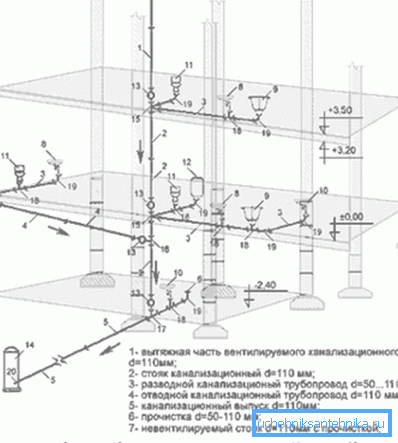

Schéma instalace kanalizace.

Výběr trubek

V poměrně nedávné minulosti byly kanalizační systémy instalovány výlučně litinovými trubkami. Materiál je jistě dobrý a trvanlivý, ale těžký, křehký a cena, kterou kousne, a navíc, litina je náchylná k korozi.

Vedoucími prodejci jsou nyní polypropylenové (PP) nebo polyvinylchloridové (PVC) trubky. Díky hladkému vnitřnímu povrchu jsou tyto kanály mnohem méně často ucpané. Materiál je velmi lehký a snadno se instaluje.

Důležité: pro vnitřní rozvody kanalizačních trubek šedé barvy. Pro pokládku do země je materiál pořízen jasným, obvykle oranžovým. Vedle rozdílů v barvách mají vnější vodiče potrubí vyšší výkonnostní charakteristiky.

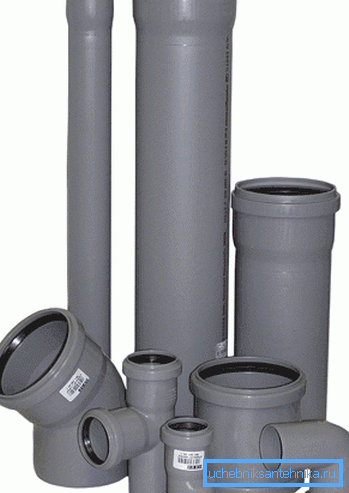

Plastové výrobky.

Tipy pro instalaci

V současné době je v obchodní síti dostatek sortimentu plastových výrobků a různých montážních doplňků. V sadě je zpravidla zajištěna přítomnost gumových těsnění, ale pro důvěru je při montáži doporučeno mazání všech spojů silikonem.

Velký význam při instalaci má systémový úhel. Netlakové systémy jsou založeny na gravitaci, takže je důležité dodržovat minimální sklon, více může být méně.

Podle SNiP 2.04.03-85 a SanPiN 2.1.4.1110-02 by měl být sklon trubice s průřezem 50 mm 30 mm o 1 p / m. U trubek o průměru 100 mm je dostatečný sklon 20 mm až 1 ppm.

Tip: každá hlavní křižovatka nebo ostré koleno by mělo poskytnout poklopy pro údržbové struktury. Takže v případě zablokování bude pro vás jednodušší vyčistit jeden sektor, než se dostat k dopravní zácpě během několika otáček.

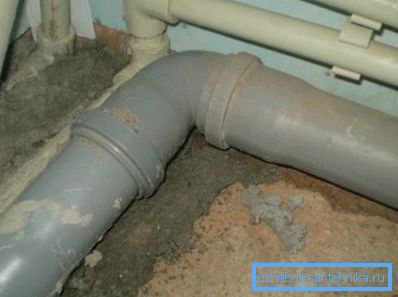

Je lepší vyhnout se ostrým a pravým úhlům.

Větrání ventilátoru

Instalace trychtýře nebo odvzdušňovacího ventilu je povinným postupem při výstavbě kanalizace v soukromém domě. Ve skutečnosti je to pokračování stoupačky, které je zobrazeno nad úrovní střechy o 700 mm.

Toto zařízení je nezbytné k normalizaci vnitřního tlaku v systému. Bez ní by kvůli poklesu tlaku nebo hydraulickému šoku mohl do obytných prostorů proniknout nepříjemný zápach z potrubí.

Důležité: nezapomeňte, že vzdálenost od výstupu větrání větráku k nejbližšímu oknu nebo balkónu by neměla být menší než 4 m. Navíc se nedoporučuje kombinovat s větráním domácnosti nebo sporáku v domě.

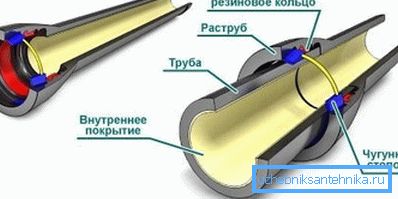

Schéma zapojení potrubí litiny.

Venkovní systém

Ideální je, aby technologie kladení kanalizačních trubek do země vyžadovala pohřbení pod úrovní zmrazování půdy. Ale v mnoha oblastech naší země zem zmrzne na 1-1,5 m a více. Proto je pravidlem, že potrubí je položeno v hloubce 50 - 70 cm a navíc je ohříváno.

Pro izolaci kolem výfukového potrubí je kokon vyroben z trubky s větším průměrem nebo z hydroizolace rolí, nejlevnější možností je technický polyetylén. Odstup mezi hydroizolací a odtokem je v rozmezí 50 - 150 mm a je vyplněn jakoukoliv nehygroskopickou izolací. Nejčastěji jde o strouhanou pěnu nebo expandovanou hlínu.

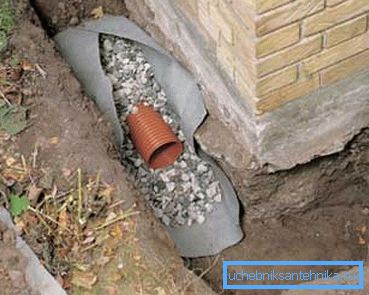

Vnější oteplování kanalizace.

V severních oblastech se doporučuje na vnější straně připojit izolovaný elektrický kabel ke spodní straně potrubí. Dbejte také na to, že při opuštění nadace je na vypouštěcí hadici vložen rukáv a prostor je vyplněn izolací, aby se zabránilo přímému kontaktu odtoku se studeným, betonovým podkladem. Navíc musíte sledovat dodržování svahu.

Tip: systém je vhodnější k montáži podle sektorů. Ale předtím, než vše položíte, připojte instalační zařízení, havarujte do centrální kanalizace nebo do septiku a ponořte vnější vedení. Doporučujeme vám, abyste zkontrolovali práci každého odvětví a do něj vložili čistou vodu. Měření je dobré, ale voda okamžitě upozorní na chyby.

Na videu v tomto článku můžete vidět některé jemnosti instalace.

Závěr

Jak můžete vidět pokládku kanalizačních trubek vlastním rukama, chcete-li velmi reálný úkol. Je teoreticky možné dělat celou práci sama, ale je lepší pozvat alespoň jednoho asistenta. Zkušenosti ukazují, že to bude nejen rychlejší, ale i bezpečnější, jak víte, dvě hlavy fungují lépe.

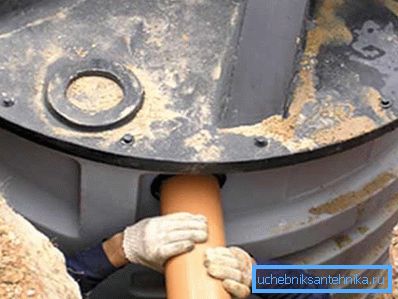

Vstup do septiku.
