Toaletní zařízení: konstrukční a provozní vlastnosti

Je těžké si představit moderní bydlení bez toalety, protože toto hygienické zařizování umožňuje návštěvu toalety pohodlně a nevyžaduje zvláštní péči. Pro normální provoz však majitel musí znát zařízení záchodové mísy, protože závady toaletní mísy a jejich vyloučení jsou přímo spojeny s jejími konstrukčními vlastnostmi.

Řekneme vám, jak je toaleta uspořádána, a také vám poskytneme několik tipů, jak jej nastavit.

Výstavba

Zařízení a princip činnosti

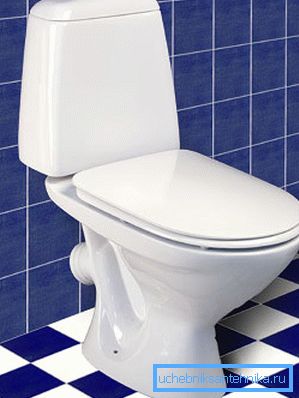

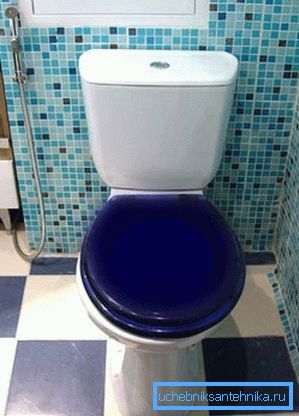

Budeme uvažovat o nejběžnějším modelu "toaleta-kompakt", jak je známo všem a docela intuitivní.

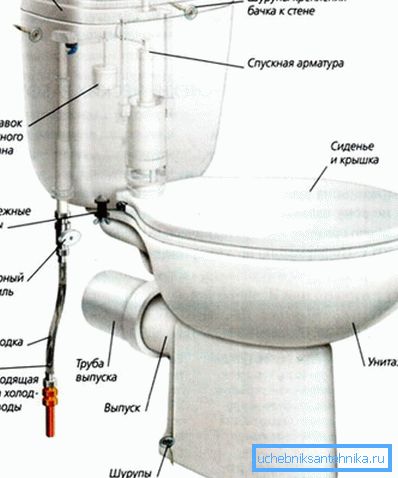

Produkt se skládá ze tří hlavních částí:

1. Mísy, což je kontejner pro sběr odpadních produktů. Miska má vypouštěcí otvor připojený ke stoupači stoky a vybaven vodní pastou (sifonem);
2. Odtoková nádrž, který je nezbytný pro dodávku vody, která se používá k vypouštění obsahu misky do kanalizace. Uvnitř nádrže je nainstalováno automatické proplachovací zařízení pro toalety, které reguluje činnost ventilů a uzavíracích ventilů;
3. Stolička s krytem. Zvyšuje použitelnost zařízení a také umožňuje po uzavření nádoby uzavřít.

Přístroj pracuje následovně: voda z napájecí soustavy je přiváděna do nádrže přes vypouštěcí toaletní zařízení, které obsahuje napájecí ventil s plovákovým mechanismem.

Při plnění nádrže se plovák zvedne a přívodní ventil se zavře, voda přestane proudit.

Po použití spotřebitel stiskne klíček nebo páčku, která zapne vypouštění toalety, splachovací ventil se otevře a voda se dostane do misky a jeho obsah se promyje do trychtýře.

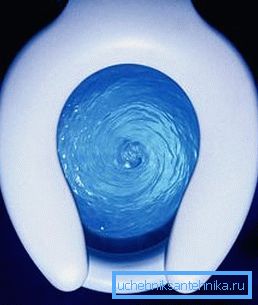

Množství vody vypočte výrobcem tak, aby stačilo úplné odstranění výkalů z misky.

Když hladina vody klesá, kapalina klesá a ventil přívodu vody se znovu otevře.

Přiváděná kapalina tlačí na okvětní plášť vypouštěcího ventilu, který uzavře vypouštěcí otvor a voda se znovu začne hromadit v nádrži.

K tomu dochází, dokud jeho úroveň nedosáhne nastaveného maxima, což povede k uzamčení napájecího ventilu plovákem a zařízení bude čisté a připravené k opětovnému použití.

Dávejte pozor! V případě rozbití plavebního mechanismu je nádrž vybavena systémem přetečení přebytečné vody do kanalizace. To chrání majitele bytu před záplavami.

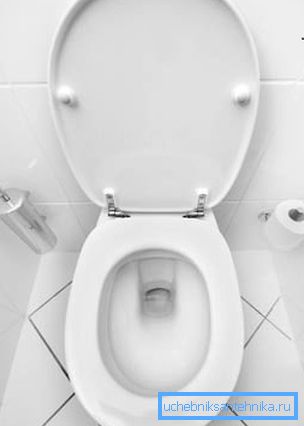

WC mísa

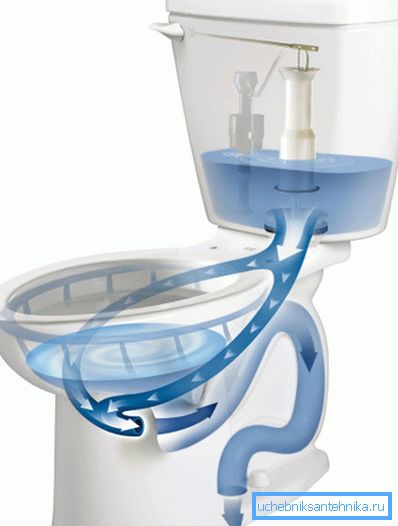

Váza zařízení je navržena tak, aby její tvar zajišťoval nejúplnější čištění nádrže s minimálním průtokem vody z nádrže. To umožňuje nejen šetřit kapalinu, ale také použít kompaktnější nádrže.

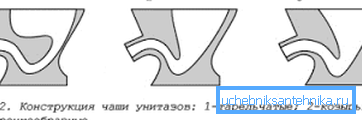

Dnes existují tři hlavní odrůdy této části:

1. Disk. Má plochý tvar a díra je předpjatá dopředu, což nám ušetří z ricochetových sprejů během vyrovnání;
2. Visor. Zde je díra posunuta dozadu a přední stěna je šikmá. Jedná se o nejvhodnější a estetičtější podobu vázy;
3. Lžícek. Přední a zadní stěny mají přibližně stejný úhel sklonu. Díra je umístěna téměř ve středu misky, což z ní činí nejméně pohodlné kvůli ricochetovým sprejům.

Obsah je vypuštěn podél odtokového kanálu, který má zvláštní podobu: kvůli svislému ohybu (koleno) je v kanálu vytvořen vodní kanál.

Jakmile tekutina prochází kanálem, určité množství zůstává v kolene a blokuje přístup odpadních plynů do místnosti.

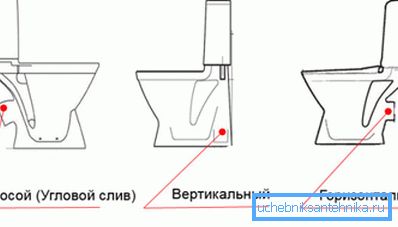

Vázy se mohou lišit také v umístění odtokového potrubí: může to být vodorovná, svislá nebo šikmá.

To neovlivňuje provoz zařízení, ale při připojení ke stoupači je tato funkce velmi důležitá.

Dávejte pozor! Při výběru toaletní mísy by měl studovat umístění stoupacího potrubí a ventilátoru. Obvykle koupíte zařízení se stejným typem potrubí, které bylo na staré toaletě.

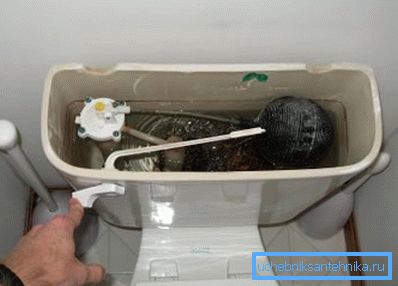

Odtoková nádrž

Jak bylo uvedeno výše, nádrž je navržena tak, aby vyprázdnila obsah misky do kanalizace. Moderní tanky jsou vybaveny mechanikou, která provádí automatický provoz zařízení.

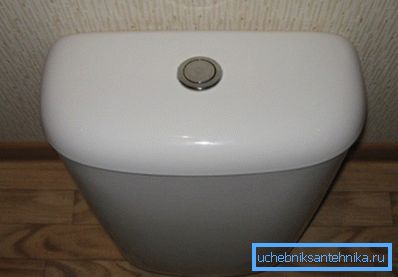

Produkt má hlavní část a odnímatelný kryt, na kterém je u většiny modelů tlačítko pro vypouštění vody.

Nádrž je zpravidla vyrobena ze stejného materiálu jako celý spotřebič: fajáns nebo porcelán. Dříve byly vyrobeny litinové a ocelové nádrže, nyní se někdy nacházejí plastové nádoby.

Porcelánové výrobky se však považují za nejkvalitnější a to platí jak pro nádrž, tak pro vázu.

V "kompaktním" modelu je nádrž instalována na misku a upevněna plastovými nebo kovovými šrouby s maticemi.

Připojení je opatřeno speciálním pryžovým těsněním, které zajišťuje vzduchotěsnost. Někdy má nádrž další přílohu ke stěně.

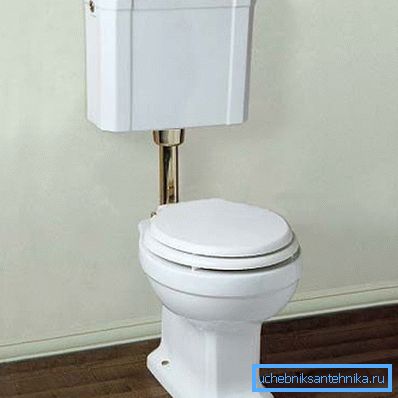

Tam jsou také monolitické modely, ve kterých je nádrž neoddělitelná od misky. Ve starých a některých moderních druzích kapacity je umístěn výše a spojený s vázou se svislou trubkou.

Konečně existují skryté nádrže, které jsou upevněny na instalačním rámu pro montáž na WC.

Vypouštět mechaniku

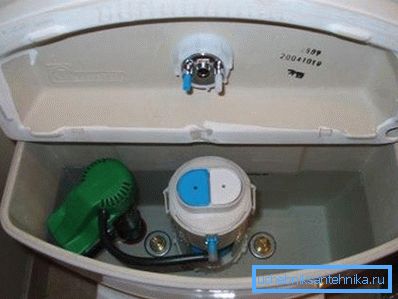

Podívejme se na design nádrže podrobněji:

Kompozice odtokového mechanismu zahrnuje:

1. Ventil přívodu vody s plovoucím blokovacím mechanismem. Vypíná a otevírá kanál pro průtok kapaliny v závislosti na poloze plováku (hladina vody);
2. Přepadové potrubí (sifon), kombinované s vypouštěcím ventilem a hruškou, uzavírací otvor;
3. Tah zdvihnout hrušku a otevřít otvor pro spláchnutí;
4. Plovák, který je připojen pomocí jehly k přívodnímu ventilu. Při pohybu plováku nahoru lisuje jehla na membránu, která uzavírá kanál vody vstupující do nádrže;
5. Hladina vody v nádrži.

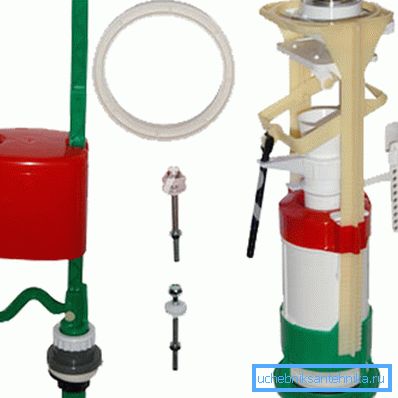

Dávejte pozor! Moderní mechanika je poněkud odlišná, ale princip její činnosti zůstává stejný. Starší schéma používáme z důvodu srozumitelnosti.

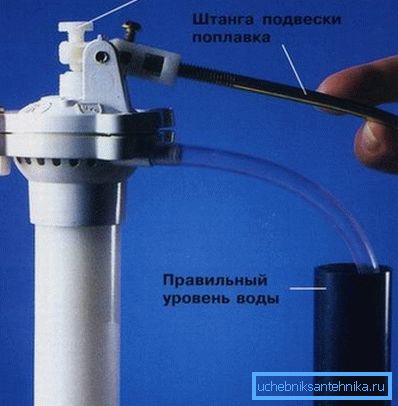

Zařízení na vypouštění vody v toaletu umožňuje nastavit množství tekutiny nahromaděné nádrží. K tomu je umístěn šroub v přívodním ventilu, jehož otáčení mění polohu paprsků plováku, na kterém je kanál zamčený.

Úroveň můžete nastavit i změnou tvaru jehly: pro tento účel můžete ohýbat nebo použít kolenní kloub, pokud je navržen podle návrhu.

Dávejte pozor! Při selhání mechaniky nebo při nedostatečném splachování nepokoušejte systém odepsat. Než změníte odtok na toaletu, zkontrolujte jeho nastavení, stejně jako stav gumových těsnění a ventilové clony.

Pokyny pro nastavení mechaniky se mohou velmi lišit v závislosti na konfiguraci, protože moderní přístroje se vyznačují zdokonalenými řídicími systémy.

Je však třeba poznamenat, že čím je přístroj novější, tím jednodušší je nakonfigurovat, takže se nemusíte obávat.

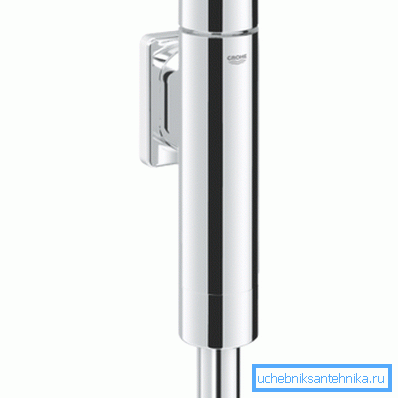

Tam je také vyplachovací zařízení pod tlakem pro toaletu, který eliminuje zásobník.

Pokud jde o soukromé bydlení, toto řešení je špatné, protože vyžaduje přímé připojení o palec nebo? silnice na toaletu, což je špatně v souladu s charakteristikami vnitřního vedení potrubí studené vody.

Kromě toho je tento design velmi hlučný a vytváří vodní kladivo v síti.

Závěr

Cena dobrého instalatérství je poměrně vysoká a při výběru je vhodné pochopit toaletní misku. Tato znalost také pomůže správně konfigurovat a ovládat zařízení pohodlně a video v tomto článku vám s tím pomůže.
