Rámeček pro sprchovou vanu: spolehlivá podpora sprchy

Při sestavování sprchové kabiny vlastními rukama se často setkáváme s problémy způsobenými špatnými komponentami. A protože rám pro paletu je jedním z nejdůležitějších prvků celé konstrukce, zvyšují se požadavky na její spolehlivost.

Níže vám řekneme, na co byste měli věnovat pozornost při nákupu rámu na palety, a také vám poskytnou řadu tipů, jak si je vyrobit a nainstalovat sami.

Specifikace rámu

Účel a konstrukce

Sprchová vanička je široká a poměrně mělká nádoba, která slouží ke sběru tekoucí vody a přesměrování na kanalizační odtok. Současně značná oblast palety spolu s malou tloušťkou materiálu, z něhož je vyrobena, značně komplikuje jeho použití. Pod zatížením spodní ohyby vedou k deformaci celé konstrukce i ke zničení antikorozního povlaku.

Kromě toho, aby byla zajištěna účinná drenáž, musí být panva namontována tak, aby vypouštěcí otvor byl umístěn nad vstupem do stoupacího kanálu. Proto je nutné jej nad úrovní podlahy zvednout o cca 100 mm, což není možné bez dalších zařízení.

Takovým zařízením je rám.

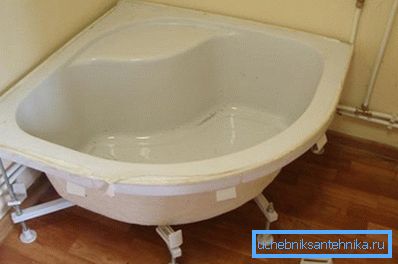

• Za prvé, poskytuje paletu potřebnou oporu. V závislosti na konfiguraci může být rámeček umístěn buď pouze po obvodu, nebo pod spodní částí. Druhá možnost je vhodnější zejména u širokých modelů: příčné výztužné žebra poskytují požadovanou stabilitu.
• Za druhé rámové nohy umožňují zvednout paletu nad podlahou do požadované výšky. Současně se mírně zvětšuje struktura, což znamená, že ani zatížení podlah se nezvyšuje, což je velmi důležité při vybavení sanitárních zařízení v budovách z lehkých materiálů.
• Za třetí, návrh většiny rámů umožňuje upravit délku nohou. Díky tomu můžeme paletu rychle vyrovnat na rovině, což je předpokladem pro efektivní využití sprchy.

Dávejte pozor! Sprchový kout musí stát dokonale vyrovnaný, jinak dojde k problémům s vypouštěním vody a dveře v kolejích se začnou zaseknout v důsledku zkosení. Při instalaci bezrámových palet se zarovnávání provádí nalitím vazby na vybranou oblast.

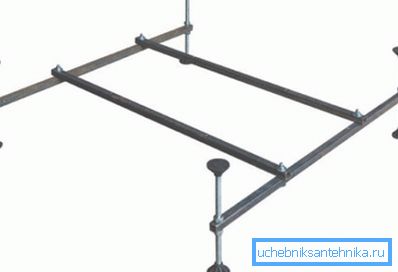

Návrh takových zařízení je poměrně jednoduchý:

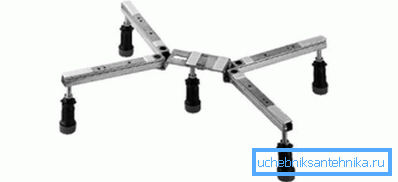

• Základ tvoří několik ocelových pásů, které jsou spojeny buď svařováním nebo pomocí úhlových úhelníků.
• Na koncích lamel a na křižovatkách jsou vytvořeny závitové otvory, do kterých jsou instalovány dostatečně husté (10 mm a více) šrouby.

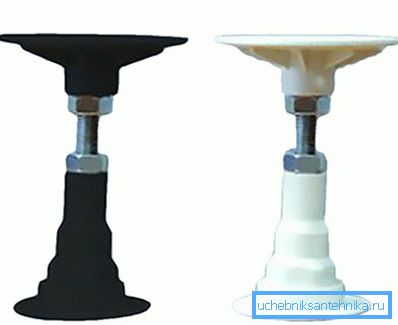

• Na koncích šroubů jsou přišroubovány nohy vyrobené z odolného plastu. Uvnitř nohou jsou také závitové, což umožňuje nastavit polohu rámu.

Doporučení pro výběr

I přes skutečnost, že cena těchto výrobků je poměrně malá, je třeba je velmi pečlivě zvolit. To je způsobeno skutečností, že hrají velmi důležitou funkci: pokud se rám přeruší, jeho nahrazení bude spojeno s velmi vážnými náklady na pracovní sílu, protože kabina bude muset být téměř úplně demontována.

Při výběru modelu je třeba dbát na následující nuance:

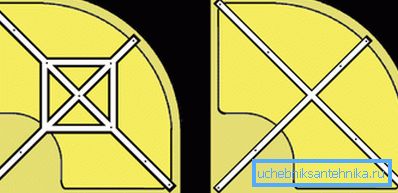

• První je konfigurace podpěrných nosníků. Je žádoucí, aby nebyly umístěny kolem obvodu palety, ale pod její základnou. Takže zatížení, které člověk stojí na dně, bude distribuováno rovnoměrněji.
• Tloušťka potrubí je také velmi důležitým faktorem. Nejlepší je koupit modely vyrobené z tvarované trubky o rozměrech nejméně 20 x 40 mm: tyto se nebudou ohýbat.
• Věnujte pozornost kvalitě kovu. Je velmi dobré, pokud jsou všechny díly pokryty antikorozním nátěrem: takže si budeme jisti, že ani v podmínkách vysoké vlhkosti nebude struktura zkorodovat.

Tip! Zvláštní pozornost je věnována kvalitě zpracování svarů, protože se zde nejprve objevuje rez. Pokud existuje i nejmenší pochybnost, před instalací stojí za to, že se s problémovými oblastmi znovu zabalte ochrannou látkou.

• Nakonec byste měli zkontrolovat nohy a jejich upevňovací body. Díly musí být dostatečně utaženy, ale bez zbytečného vynaložení úsilí, a na podpěrech by neměly vznikat žádné trhliny nebo jiné závady.

Výroba a montáž

Jak vytvořit rám

Spravidla získáváme podpůrné konstrukce společně se samotnou sprchovou vaničkou. V ideálním případě by obě části měly být vyráběny stejným výrobcem - takže shoda velikostí bude co nejpřesnější.

Někdy je však obtížné najít vhodný produkt, nebo model, který potřebujete, je nepřiměřeně nákladný. V takovém případě je možné rám vytvořit sami.

Pro výrobu budeme potřebovat:

• Svařovací stroj.
• Bulharský s řezacím kolem na ocel.
• Vrtáky a vrtáky různých průměrů.
• Kohouty pro řezání vnitřního závitu.
• Ocelové profilové trubky (čtvercové 40 x 40 mm nebo obdélníkové 20 x 40 mm).
• Plastové trysky na nohách.
• Ocelové tyče se závitem.

Provádíme práci následujícím způsobem:

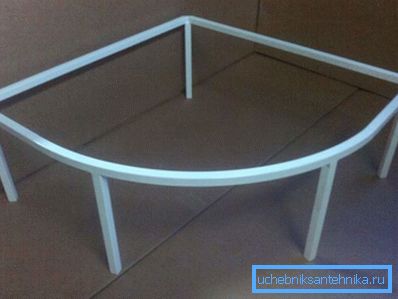

• Začneme tím, že vytvoříme výkres našeho budoucího designu. Pokud potřebujeme rám pod sprchou 90x90 cm, pak nejsnazší způsob, jak vyrobit křížovou oporu o rozměrech asi 80x80 cm s výztužnými vložkami.
• Z trubky odřízneme úlomky požadované délky a pečlivě je očistíme od rezu.

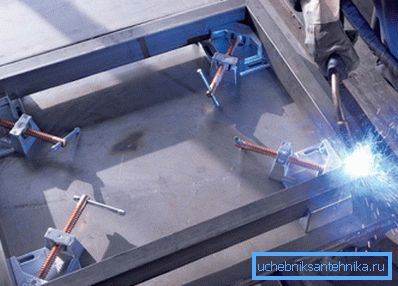

• Polotovary umístěte na svařovací stůl a svařte je a ujistěte se, že jsou umístěny striktně vodorovně. Je velmi důležité kontrolovat neexistenci odchylek v případě, že vytvoříme neregulovaný rámec.
• Pokud nemáte zkušenosti s svařováním, mohou být díly přišroubovány dohromady. Mělo by být zapamatováno, že prvky budou v různých rovinách.
• Nohy - nejtěžší. Pro jednoduchou konstrukci stačí spárovat dno pod úhlem 90 °⁰ krátké délky profilových trubek. Pokud potřebujeme výškovou úpravu, pak v potrubí vyvrtáme otvory, ve kterých jsme řezali závity, a potom jsme šrouby utáhli.

• Na konce nohou položíme zátky nebo nastavíme plastové podpěry.
• Všechny svarové švy jsou pečlivě vyčištěny a poté získaný díl zpracováváme antikorozním nátěrem.

Jak nainstalovat paletu na rám

Proces montáže palety na rámu (nezáleží na tom, v továrně nebo domácí), nepředstavuje žádné potíže:

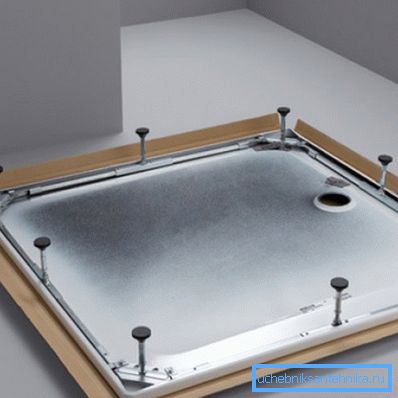

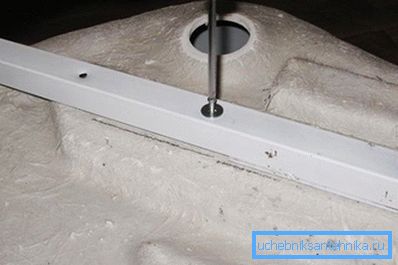

• Pokud jsou na spodní straně palety upevňovací otvory nebo speciální otvory, otočte je a upevněte rám na spodní straně šrouby. V opačném případě musí paleta prostě ležet na podpěře, někdy - s použitím těsnění.
• Dále nainstalujte nožky rámu do vybrané oblasti podlahy. Povrch by měl být rovnoměrně vyrovnaný a čistý.

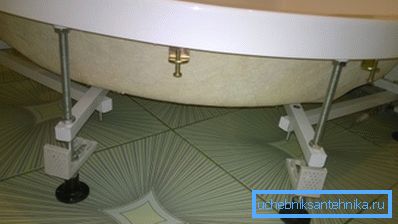

• Pomocí klíče otáčejte nastavovacími šrouby na nohách, dokud není panva instalována zcela plochá. Proces je řízen jednou nebo několika úrovněmi.
• Po dokončení instalace instalujeme dekorativní pásy na boční podpěry palety. V domácích provedeních pro tento účel můžete předem vytvořit několik montážních otvorů.

Závěr

Jak můžete vidět, výše uvedená instrukce je dostatečně jednoduchá pro vlastní implementaci. Samozřejmě je obtížnější vytvořit rám pro paletu, než jednoduše použít hotovou výrobu, ale pokud je to nutné, může být tento úkol úspěšný.

Pro podrobnější studium popsaných technik stojí za to sledovat video v tomto článku.
