Podpora sprchové vaničky: výběr správné verze a instalace

Speciální stojan pod sprchovou vaničkou je nezbytným doplňkem pro úspěšnou instalaci a plný provoz sprchové kabiny. Co způsobilo potřebu použití speciálních montážních rámců, jaké jsou konstrukční vlastnosti těchto výrobků a jak se používají pro jejich zamýšlený účel?

Odpověď na tyto a podobné otázky, které uvedeme v tomto článku.

Návrhové prvky

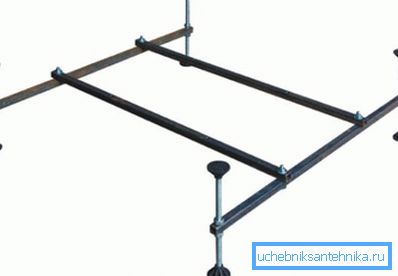

Podložka pod sprchovou vaničku 90x90, stejně jako analogy s jinými rozměry, je celokovová konstrukce sestavená z profilové trubky.

Montáž rámu se provádí metodou obloukového svařování. Pro dosažení dlouhé životnosti je hotový kovový rám galvanizován.

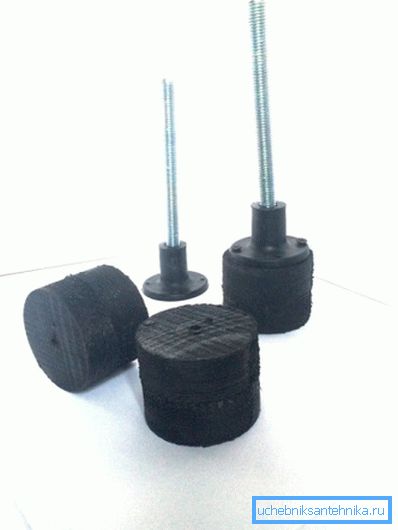

Ve spodní části rámu jsou 4 méně často nastavitelné nohy s pojistnými maticemi. Otáčením nohou kolem osy můžete zarovnat polohu misky vzhledem k horizontu.

Vyberte příslušnou možnost

Podpora je vybrána na základě velikostí a konfigurace palety. Například rám pro instalaci mísy s úhlovou polohou není vhodný pro montáž palety s běžnou stěnou nebo centrální polohou. Tento okamžik je obzvláště důležitý, protože spolu s kompletními soupravami sprchových koutů lze některé akrylátové žlaby zakoupit odděleně od rámu.

Po koupi stánku, který není vhodný ve tvaru nebo velikosti, nebude to fungovat, aby se změnilo na rozměry misky.

Abyste se nemuseli mýlit s touto volbou, při nákupu rámu je třeba zvážit následující funkce:

• Hloubka misky může být odlišná, protože existují modifikace s vysokými a krátkými stranami.. Je-li rám menší, než je nutné, spodní část mísy nebude fixována a během provozu se deformuje pod váhu osoby.
• Tvar obvodu misky se také může lišit, jelikož existují úhlové, oddělené umístění a modifikace stěny misky.. Je-li tvar stojanu vybrán nesprávně, mísa se nezapadá do stojanu nebo nebude bezpečně upevněna na svém místě.
• Je nutno vzít v úvahu rozměry stran, protože příliš velký rám způsobí, že se paleta během provozu bude otáčet.
• Šířka bočního pláště také ovlivňuje výběr rámu. Pokud je výška rámu velká, bude mezi podlahou a bočním pláštěm mezera, kterou nelze odstranit otočením nohou.
• Umístění matic pod čepy na zadní straně misky může být nestandardní. Proto kupujete rám odděleně od misky, musíte se ujistit, že drážky na paletě odpovídají umístění otvorů v metalografickém profilu, kterými procházejí čepy.

Důležité: Znovu si všimneme, že kovový stojan je nejčastěji doplněn sprchou. Proto jsou výše uvedená doporučení týkající se výběru relevantní v případě, že rám kabiny s podpěrami není k dispozici.

Montáž misky na rám

Takže s tím, co stojí pod sprchou a jak si ji zvolit, rozhodli jsme se, že je třeba zjistit, jak nainstalovat misku na kovový rám.

Pokyny k instalaci jsou jednoduché a obsahují následující kroky:

• Rozbalte rám a paletu.
• Snažíme se na akrylátové misce a určíme její polohu v místnosti.
• Otočte misku vzhůru nohama a položte ji na podlahu.

Důležité: lesklý akrylový povrch je snadno poškrábaný, takže otáčejte misku, nezapomeňte na podlahu položit měkký hadřík.

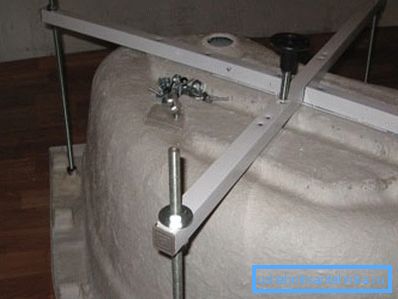

• Přikládáme rám s očekáváním, že nahradí jeho místo.
• Vložte šrouby do speciálních otvorů v rámu tak, aby spadly do matic, které jsou do misky zapouklé.
• Obohacujeme knoflíky a otáčíme se celou cestou.
• Z volného konce k čepu oblékáme podložku a otáčíme pojistnou maticí, která tlačí misku k rámu.
• Dále vložíme do vrtačky vrtačku pro kov s průměrem 1 mm a vrtací otvory v rámu pro šrouby s krokem 20 cm od sebe.
• Pomocí šroubováku našroubujte šrouby do předvrtaných otvorů tak, aby vstoupily do akrylátového plechu.

Tip: Vybíráme šrouby tak, aby mohly projít rámem a zadat akrylát přibližně 3 mm. Příliš dlouhé šrouby nelze použít, protože mohou procházet nejen kovovým rámem, ale také přes pánví a být venku.

• Dále ke stranám misky pomocí méně dlouhých šroubů upevněte držáky pro upevnění bočního pláště.

• Na volném konci předem našroubovaných čepů nosíme držák, který upevňuje spodní část bočního pláště.
• Poté otočíme pojistnou maticí a nastavitelnou opěrou na konci čepu.
• Uchopte nastavitelné podpěry, opatrně otočte sestavenou konstrukci a nastavte ji na požadované místo.
• Nakonec se otočíme všechny nastavitelné podpěry.
• Pomocí hladiny vody určujeme ty oblasti, kde je paleta umístěna nad obzorem.
• Na druhé straně, kde je úroveň vyšší než je nutné, je nastavitelná podpěra postupně kroucená, dokud není panva vyrovnaná.

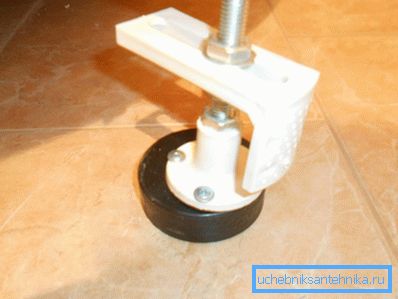

• Zkontrolujte polohu misky, je-li vše v pořádku, nastavitelnou opěrou utáhněte pojistnou matici.

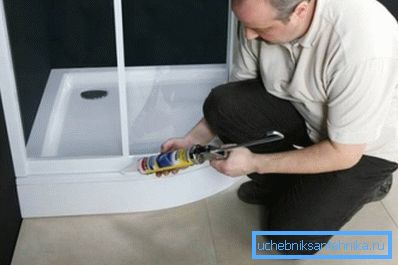

• Po dokončení práce můžete pokračovat v instalaci odtoku a instalace sprchové kabiny.

Výroba rámů

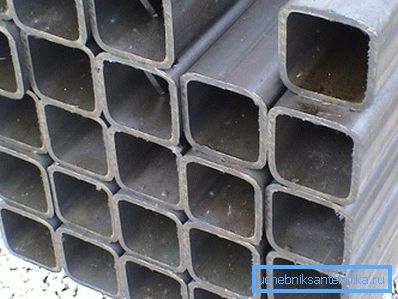

V případě potřeby lze ocelové rámy pod sprchou vyrobit ručně. To bude vyžadovat ocelové trubky 3 x 3 cm s tloušťkou kovu 1 mm.

Trubky jsou řezány na kusy tak dlouhé, že se opakuje obdélník a opakují obvod misky. Pak jsme nakrájeli další podobný obdélník a boční překlady, rovnající se výšce palety a boční sukně.

Všechny připravené díly jsou svařeny do jedné konstrukce pro vytvoření rovnoběžnosti. V případě, že je paleta bokem, horní části rámu nebudou vypadat jako obdélníky, ale jako trojúhelníky. Dále v rámu jsou vyvrtané otvory pro šrouby.

Závěr

Nyní víme, jaký je ocelový rám pro instalaci akrylátového podnosu a jak je instalován. Navzdory skutečnosti, že cena tohoto návrhu je nízká, může být vyrobena ručně pomocí jednoduchých nástrojů.

Existují otázky, které potřebují vyjasnění? Další užitečné informace lze nalézt sledováním videa v tomto článku.
