Odtok toaletní nádoby: návrh, oprava, výměna

Odtokový mechanismus toaletní misky je vícesložkový design, který je umístěn uvnitř nádrže. Fungování tohoto uzlu určuje, jak pohodlně budeme zařízení používat, a jak dobře se bude provádět proplach.

Moderní mechanismy se obvykle provádějí s dostatečnou bezpečnostní rezervou, přesto však někdy potřebují opravu a výměnu. Abychom mohli tento úkol plnit vlastními rukama na správné úrovni kvality, stojí za to pochopit obecné principy fungování systému.

Poměrně komplikovaný mechanismus, který musí být pravidelně udržován, je odpovědný za vyprázdnění odpadu do kanalizace.

Návrh výtoku

Princip činnosti

Vypouštěcí nádrž v moderní toaletní misce je nádoba uvnitř, ve které je nekomplikovaný mechanismus.

Tento uzel je zodpovědný za naměřený průtok vody a pracuje v automatickém režimu:

  • Voda z potrubí přes hadici vstupuje do nádrže plnicím ventilem.
  • Při postupném naplňování nádrže působí kapalina na řídicí zařízení (budeme hovořit o jejich konstrukci níže), která po dosažení určité úrovně vede k zablokování plnicího ventilu.
  • Když stisknete tlačítko na víku nádrže, otevře se druhý ventil - odtok. Voda opouští nádrž a plnící ventil se znovu otevře.

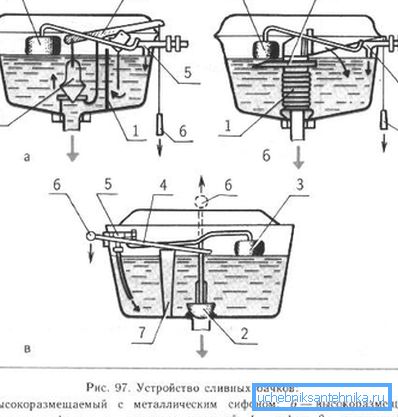

Schémata produktů starého designu

Takové střídavé působení ventilů je velmi výhodné: nepotřebujeme zajistit, aby byla nádrž neustále naplněna nebo aby kapalina nepřeplňovala. Samozřejmě, pro zajištění hladkého fungování musí všechny části systému fungovat správně.

Hlavní prvky

Mechanismus toaletní cisterny může mít velmi odlišnou konfiguraci, ale téměř v každém případě obsahuje tři prvky:

  • Ventil pro plnění nádrže.
  • Plovák nastavte hladinu vody.
  • Přepadový systém (odtokový ventil).

Dávejte pozor! Pokyny pro splachovací mechanismus toaletní misky obvykle obsahují výkres ventilů s uvedením velikosti a konfigurace těchto prvků a pomocných částí. Tento dokument nám poskytne neocenitelnou pomoc při provádění oprav.

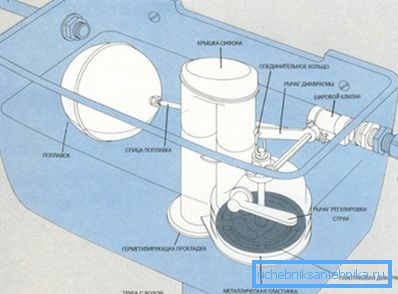

Jeden z návrhových schémat

Tyto části spolupracují následovně:

  • Plnicí ventil je tryska zabudovaná do spodní nebo boční stěny odtokové nádrže. Venku se nanáší vlákno do odbočkové trubky, ke které je upevněna trubka se studenou vodou pomocí upevňovací matice nebo jiné spojky.
  • Na vnitřní straně ventilu je umístěn uzamykací mechanismus připojený k ramennímu ramenu.. Plovák je připojen k druhému konci houpacího ramene - plastové nádrži, která se zvedá při stoupání hladiny vody.
  • Když je plovák spuštěn, otevře se vstupní ventil. Když je plovák zvedán, jho se postupně posouvá a po dosažení určité úrovně zablokuje blokovací mechanismus přerušení toku vody.
  • Samostatně existuje odtokový mechanismus, který stiskem tlačítka otevře otvor ve spodní části nádrže. Voda, která vstupuje do toaletní misky vysokou rychlostí, propláchne její obsah do kanalizace.

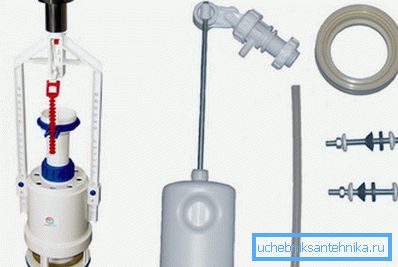

Fotky ventilů

Dávejte pozor! Moderní modely jsou vybaveny systémem dvojího odtoku: stisknutím jednoho tlačítka uvolníme veškerou vodu stisknutím druhé - pouze její část.

  • Odtokový ventil je obvykle vybaven takzvaným přepadem.. Tento uzel nás zajišťuje proti přeplnění nádrže: jestliže uzávěr z nějakého důvodu nefunguje, voda nevyteká, ale prostě vstupuje do kanálu skrze mírně otevřenou spodní klapku.

Navzdory zdánlivé složitosti může opravu odvodňovacích mechanismů toalety dokonce provést začátečník. Chcete-li to provést, je nutné pochopit vlastnosti struktury instalované na vašem webu a zakoupit příslušnou část pro výměnu. No, abyste se neztratili v typických situacích, níže uvádíme některé užitečné doporučení.

Opravy a údržba

Odstraňování problémů

V této části vysvětlíme, jak napravit proplachovací mechanismus v záchodovém prostoru. Opravy zpravidla nezpůsobují zvláštní obtíže, avšak v některých případech je nutné provést úplnou výměnu odtokových armatur.

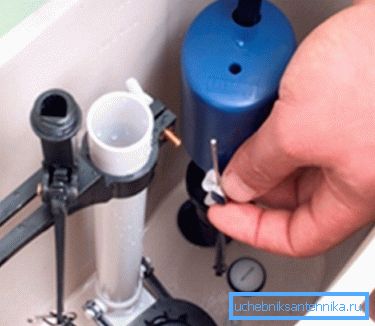

Plovák musí být vzduchotěsný, jinak systém nebude fungovat.

Pokud je problém lokální, musíte jednat podle jednoduchého schématu:

Popis závady Algoritmus opravářských prací
Naplnění plováku vodou
  • K tomu obvykle dochází v důsledku opotřebení nebo mechanického poškození.
  • Jako dočasné opatření může být plovák odstraněn, důkladně vysušen a utěsněn složkou odolnou proti vlhkosti.
  • Při první příležitosti musí být část nahrazena, protože její cena je minimální.
Únik ve výfukovém ventilu
  • Nejčastěji se těsnost s časem snižuje v důsledku ztráty pružnosti těsnicích těsnění.
  • V počátečních fázích můžete nastavit tlak ventilu, ale v budoucnu budete muset vyměnit těsnění nebo nainstalovat novou část.
Problémy s vypouštěcím tlačítkem
  • Ve většině případů jsou takové problémy způsobeny nerovnováhou rockeru.
  • Je-li tato část vyrobena z kovu, musí být ohnutá tak, aby se ventil otevřel správně.
  • Plastové kolébky lze jednodušeji vyměnit.
Žádná voda nevstoupí do nádrže
  • Před vyjmutím krytu z nádrže vypněte vodu.
  • Poté demontovat přívodní hadici a vyčistit ji a odstranit nečistoty.
  • Děláme to samé se sacím ventilem.
  • Pokud tyto manipulace nepomohly, kontrolujeme funkci samotného ventilu a v případě potřeby jej proveďte jeho výměnu.

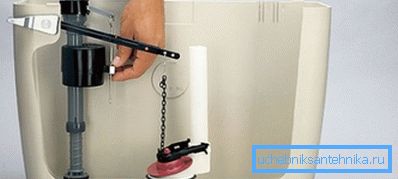

Úprava je poměrně jednoduchá.

Náhradní mechanismus

Pokud je odtokový mechanismus poškozen v toaletě (tj. Popsané metody už nepomáhají), pak je vždy možné vyměnit.

Děláme to takto:

  • Získáme odtokové armatury stejného modelu, jaké jste u vás připravili. Zde je velmi důležitá přesná shoda, protože i nejmenší rozdíly v rozměrech mohou vést k nefunkčnosti mechanismu.
  • Před výměnou vypouštěcího mechanismu na toaletu vypněte vodu a vyprázdněte zásobník.
  • Po odšroubování vypouštěcího klíče vyjměte kryt z nádrže.
  • Potom odpojte všechny hadice a demontujte vnitřek ventilu.
  • Dolů odšroubujte šrouby, které připevňují nádrž k základně.
  • Vyjměte nádrž a vyjměte spodní část vypouštěcího mechanismu.

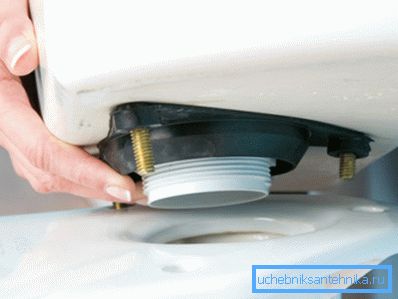

V některých případech k výměně mechanismu musíte odstranit celou nádrž.

Dávejte pozor! Využijte příležitosti k čištění vnitřních povrchů záchodové mísy, což je při sestavování velmi obtížné.

  • Dále v uvolněném otvoru nainstalujte nové součásti.
  • Vraťme nádrž na místo a upevní ji pomocí stejných šroubů. Pokud je při zkorodování spojovací prvek zkorodovaný, měl by být vyměněn.
  • Pokračujeme ve sestavování mechanismu a po jeho dokončení - připojujeme napájecí jeřáby.

Dále podávejte vodu a zajistěte, aby nedošlo k úniku. První vypouštění se provádí s odstraněným krytem, ​​aby se zkontroloval provoz systému.

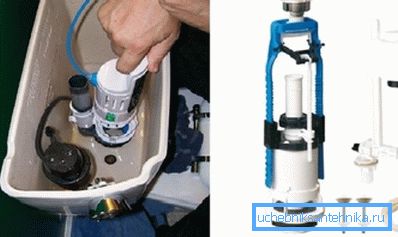

Namontujte všechny detaily odtokových armatur

Pokud je vše v pořádku, vrátíme kryt na jeho místo a opravíme ho tlačítkem.

Závěr

Úplná výměna vypouštěcího mechanismu v toaletní cisterně je vyžadována relativně zřídka: ve většině případů může být výkon obnoven opravou jedné nebo více částí. Ale i když je systém zcela mimo pořádek, může to opravit i nezkušený instalatér.

Video v tomto článku obsahuje podrobnější doporučení k tomuto tématu, takže nováčci určitě stojí za to zkoumat.
