Návrh kanalizace - hlavní rysy tohoto druhu práce

Je nemožné si představit moderní bydlení bez kanalizačních systémů, zatímco je velmi důležité dělat všechno v souladu s stavebními předpisy, aby během provozu bylo co nejméně problémů. Navrhování odpadních vod v soukromém domě má řadu funkcí, které budou popsány v tomto článku.

Sledováním jednoduchých pokynů můžete vytvořit sami sebe efektivní systém likvidace odpadu.

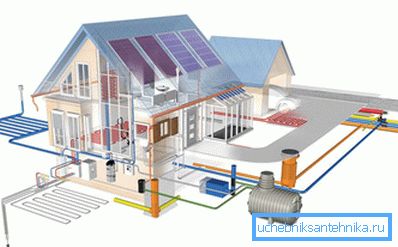

Moderní projekty zajišťují celou řadu komunikací a kanalizace je velmi důležitá.

Hlavní kritéria, která musí projekt splňovat

Návrh vodovodních a kanalizačních systémů musí splňovat řadu norem a požadavků, návrh je navíc uspořádán s přihlédnutím k několika důležitým kritériím:

Dodržování právních předpisů Všechny komunikace by měly být uspořádány v souladu s normami SNiP a existuje několik předpisů, z nichž každá upravuje určitou část systému. Nejjednodušší je koordinovat projekt s odbornými specialisty, aby se minimalizovala možnost chyb a chybných výpočtů, protože bude v budoucnu mnohem obtížnější je eliminovat.
Výběr kvalitních komponent a příslušenství Je velmi důležité používat pouze ty materiály a prvky, které jsou zárukou, že budou sloužit po mnoho let. Dokonce i nejkvalifikovanější instalace nezaručuje trvanlivost systému, pokud jsou používány výrobky nízké kvality, takže nízká cena by v žádném případě neměla být rozhodujícím faktorem při výběru
Příslušný návrh kanalizačních sítí Pokud provádíte všechny potřebné činnosti pro tvorbu dokumentace vlastním rukama, je důležité vypočítat optimální průměr každého potrubí, zvolit konfiguraci systému a snažit se dodržovat všechna doporučení, která budou popsána v další kapitole
Úhledná montáž a kontrola systému Vzhledem k široké distribuci výrobků z plastu odolného proti nárazu je návod na montáž kanalizační sítě co nejjednodušší, je však také důležité pečlivě pracovat, vyvarovat se deformace prvků a poškození těsnicího kaučuku. Po montáži je systém povinen zkontrolovat těsnost.

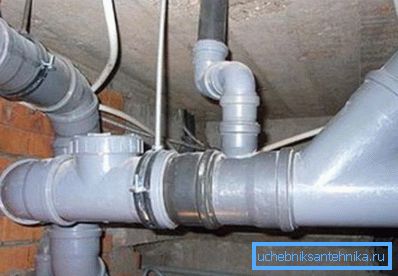

Navrhování domácích vodovodů a kanalizací je mnohem složitější, než se zdá na první pohled.

Co potřebujete vědět při vytváření projektu

Je důležité si uvědomit, že veškerá komunikace jsou rozdělena na vnitřní a vnější. Jednotlivé části podrobněji prozkoumáme, abychom co nejvíce podrobně odhalili téma.

Domácí odpadní vody

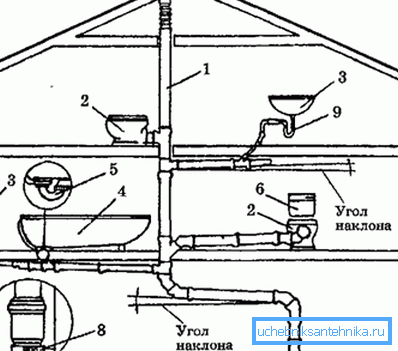

Návrh kanalizačních systémů by měl být prováděn na základě principu

Tato část zahrnuje všechny části systému, které se nacházejí v areálu.

Návrh vody a odpadních vod v této fázi se provádí v souladu s následujícími doporučeními:

  • Velmi důležitým faktorem je dodržení optimálního sklonu potrubí, protože systémy jsou samovolně tekoucí. Příliš malý úhel vede ke stagnaci odpadních vod a příliš velké vede k zrychlené přilnutí pevných částic ke stěnám potrubí, což může vést k zablokování, jejichž boj se může stát velkým problémem během provozu.

Dávejte pozor! Při průměru potrubí 5 cm by měl být svah 5 cm na 1 metr, pokud je průměr 100-110 mm, pak stačí 2 cm na metr potrubí. Ukazatele by se neměly příliš měnit, a navíc, jakékoliv přechody gradientu jsou vysoce nežádoucí, protože tyto oblasti jsou potenciálně nebezpečné pro zablokování. Ale na krátkých úsecích kanalizačních potrubí může být svah více.

  • Toaleta by měla být připevněna ke stoupacímu otvoru se samostatným připojením. Toto zaprvé snižuje pravděpodobnost zablokování co možná nejvíce a za druhé, pokud jsou na toaletní misku připojeny další prvky, voda bude během vyplachování vysávána ze všech sifonů a neprůjezdná vůně bude neustále vnikat do místnosti.
  • Instalace systému odvzdušnění je velmi důležitá, její nepřítomnost může vést k nepříjemným pachům v místnosti a vyprázdnění sifonů v důsledku vzniku nadměrného vakua v systému..  Tento systém by neměl být připojen k obecnému větrání, musí být odděleně přiváděn ke střeše a instalovat provzdušňovač, aby se zabránilo vniknutí srážek do systému.

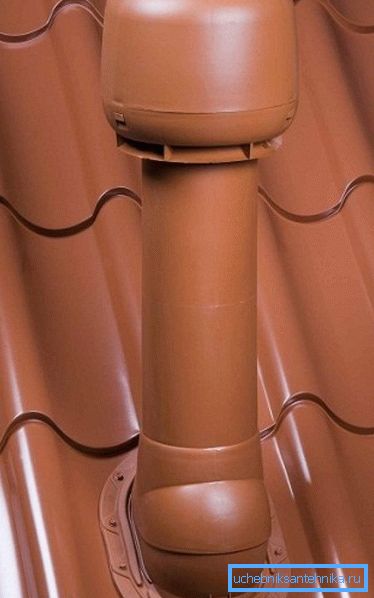

Odvzdušňovač může být také vybrán v barvě střechy, což výrazně zvyšuje estetickou přitažlivost konstrukce.
  • Při projektování kanalizačních sítí je důležité pamatovat na správný pořadí spojovacích prvků ke stoupači. Aby se předešlo problémům, musí být toaleta připevněna pod všechny prvky. To je velmi důležitý bod, na který byste měla věnovat zvláštní pozornost, jinak byste během operace museli čelit mnoha problémům.

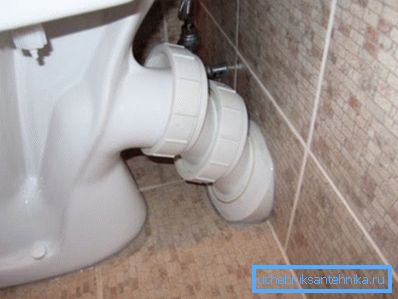

Na fotografii: optimální řešení - umístění záchodu přímo u stoupačky

Zapamatujte si! Pokud je v systému toaleta, minimální průměr potrubí stoupacího potrubí by neměl být menší než 100 mm. Pokud není toaleta, pak bude mít potrubí o průměru 50 mm.

  • Je velmi důležité zvuková izolace stoupaček, nejjednodušší volbou je instalace potrubí ze sádrokartonu, zatímco vnitřní dutiny mohou být utěsněny minerální vlnou. Nezapomeňte, že na spodní straně stoupacího potrubí by měl být proveden revizní průlez, který vyžaduje snadný přístup v případě problémů.

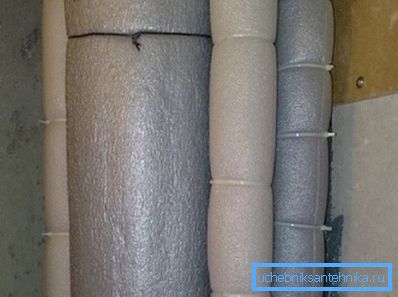

Není-li možnost vytvořit krabici, pak můžete použít speciální ohřívač, ale i hluk dobře zhasne.
  • Projektování instalatérských a kanalizačních systémů se nejlépe provádí na základě konzultace s odborníky, takže můžete být zcela přesvědčeni o správnosti práce.

Vnější komunikace

Návrh vnějších sítí zásobování vodou a kanalizace má řadu charakteristických rysů:

  • Místo odstraňování potrubí z domu je velmi důležité, mělo by být umístěno pod bodem mrazu země. Hloubka zamrznutí se liší v závislosti na oblasti, což je podrobněji popsáno v samostatném článku o tomto zdroji, pokud není možné prohloubit komunikaci tímto způsobem, pak je potřeba použít speciální izolátory pro trubky, které lze zakoupit v jakémkoli skladu.

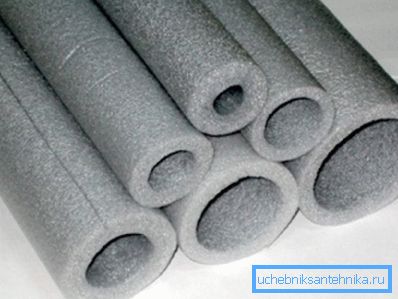

Je důležité zvolit optimální průměr izolace
  • Návrh vnějších inženýrských sítí odpadních vod závisí na tom, jaké komunikace budou použity. Nejjednodušším a nejefektivnějším řešením je centralizovaný systém, pokud tam není, je nutné buď vytvořit odtokové vrty nebo instalovat septik.
  • Zařízení na zpracování by měla být umístěna nejméně 30 metrů od zdroje vody a ne méně než 5 metrů od domu, je lepší, pokud je tento indikátor 10 metrů.
  • Konstrukce vnějších kanalizačních sítí zahrnuje výpočet přibližných zatížení systému, jestliže prochází pod průchodem, je důležité, aby všechny prvky byly odolné proti zatížení, v některých případech je nejlepším řešením potrubí z litiny nebo azbestocementu.
  • Pokud vyvíjíte projekt bouřlivých kanalizací, pak stojí za zmínku, že se nedá prohloubit pod bod mrazu, hlavně je zajistit kompetentní vypouštění vody, takže během mrazu je systém zcela prázdný, tím jej ochrání před poškozením.

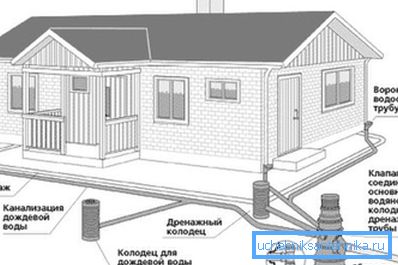

Navrhování bouřlivého kanalizačního systému podle SNiP umožňuje jeho umístění v minimální hloubce, to je jeho hlavní rozdíl

Závěr

Ve skutečnosti je důležité důkladně pochopit tento problém, video v tomto článku vám pomůže pochopit některé z funkcí. Po jeho přezkoumání budete lépe orientováni v daném tématu a budete schopni sami provést návrh kanalizace (viz také článek Připojení toaletní misky k kanalizaci - zvažte klíčové techniky).
