Mechanismus toaletní mísy a její typické problémy

V tomto článku se musíme seznámit s tím, jak je uspořádána vypouštěcí nádrž. Budeme studovat zařízení zastaralých a moderních designů. Dále se budeme zabývat typickými problémy mechanismů nádrže.

Tak pojď.

Seznam uzlů

Je to víc než malé.

1. Plnicí mechanismus toaletní misky (také známý jako plnicí ventil) se používá pro dávkovanou náplň nádrže. Při vypouštění se otevírá; při zvýšení na určitou hladinu vody uzavírá průtok.
2. Mechanismus proplachování toaletní misky (odtokový ventil) je zodpovědný za vypouštění. Jeho úkol - po stisknutí tlačítka, páky nebo trhnutí řetězce, aby se celý objem vody vyčerpal při maximální rychlosti.

Mimochodem: tzv. Dvojité odtokové mechanismy v jednom z režimů umožňují utrácet jen zlomek objemu nádrže, čímž šetříte vodu.

1. Zásobník nádrže s police musí zabezpečit těsnost při vypouštění. Vlastně v moderních kompaktech je tato funkce přiřazena prstencové manžetě měkké gumy.

Vstupní ventil

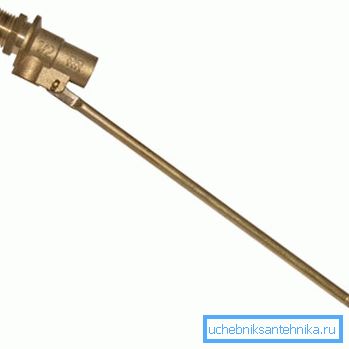

Mosaz s trámem

Nejstarší je konstruktivní, ale je ještě použitý dnes připravovat mechanismus pro záchodové mísy - mosazný ventil sudu, jha, plovákem a gumovým těsněním.

Principem jejího fungování lze snadno pochopit demontáž tohoto zařízení:

• Když hladina vody vzestup vyskakovací plovák táhne po dlouhé rameno vahadla, čímž lisování těsnění na kuželové hlavně trysky a blokování vody.
• Při vypouštění plováku se spustí a hlaveň otevře trysku.

Takový jednoduchý systém však má několik konkrétních problémů.

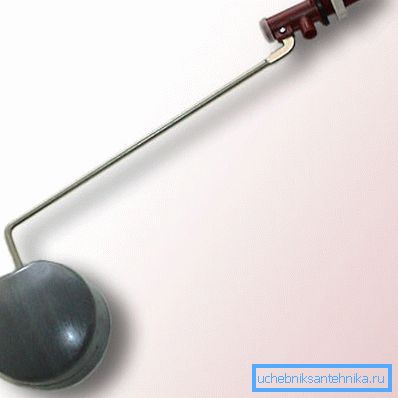

Plast s jho

Díky levnějšímu plastu v porovnání s mosazi je cena tohoto typu ventilu poněkud nižší.

Návrh však prošel minimální změnou.

• Nastavení houpacího ramene není prováděno nucenou deformací, ale nastavovacím šroubem.
• Volitelně přidané převrácení float. Když je dosaženo určité hladiny vody, náhle změní polohu, čímž zablokuje vodu, nikoliv postupně, ale okamžitě.

Do starého mechanismu výše uvedené problémy spojené s přídavkem nízkého pevného plastu mechanické. Nyní, jako pravidlo, nikoli pin je zem a není zničen rzi, a postupně se rozšiřující otvor v tělese ventilu vypadne z nich. Pokyny k odstranění tohoto problému je snížena, bohužel, vyměnit celý ventil.

S plovákem

Moderní plavební mechanismus pro toaletní misku může získat nejrůznější formy a konstruktivní popravy. Klíčový rozdíl od obvyklých produktů ze Sovětského svazu spočívá v tom, že se plovák pohybuje podél vertikálního vedení.

Jaké jsou výhody takového rozhodnutí:

1. Plnicí ventil zabírá minimální prostor na toaletě.
2. Přemístění plováku v horizontální rovině není možné. Pokud tomu tak je - plovák již nemůže rušit provoz vypouštěcího ventilu.

Nastavení hladiny plováku, při kterém se voda překrývá, se provádí pomocí šroubového mechanismu. Vysoce kvalitní silikonové podložky jsou po celá desetiletí. Jediným problémem zůstává písek blokující ventil, který je ošetřen demontáží a mytí.

Mimo jiné: Nastavení ventilu po hrubém filtru, můžete odstranit tento problém jednou provždy. Ale prodává se ventily filtrů je lepší: oni jsou příliš tenké mesh a rychle ucpat odpad, který prochází ventilem bez komplikací.

Vypouštěcí ventil

Jaký by mohl být mechanismus proplachování záchodové mísy?

Litinový zvonek

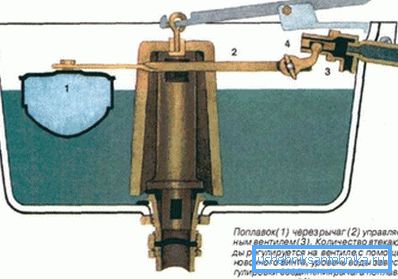

Tyto výrobky byly používány v domácích nadzemních nádržích alespoň od prvních poválečných let. Masivní litinový ventil na páce ležící na okraji nádrže byl zodpovědný za vypouštění. Zvednutím ventilu připojeného k páce řetězem otevřela cesta k vodě; zbytek vody z nádrže byl odsáván podtlakem vytvořeným ve výtlačném potrubí přes přetečení ve tvaru U.

Typickým problémem zvonu je pouze jeden - ztráta pružnosti těsnění. Pro výměnu těsnění se používá mikroporézní kaučuk. Bohužel nejmladší modely tohoto bezproblémového designu jsou již téměř půl století staré; eroze a vápenné usazeniny je prakticky vyřadily z provozu.

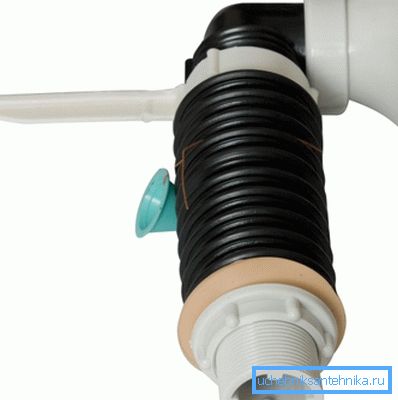

Vlnitá

Toto plastové nedorozumění změnilo zvonek v 70. letech minulého století. Válcování se naklonilo na laně a znovu, díky vakuu v odtokové trubce, nasával veškerou vodu z nádrže.

Tento mechanismus splachování toalety byl zpočátku vadný struktura: jeho práce je spojena s deformací plastu. Vápenení jeho povrchu vodou snížilo již malý zdroj zvlnění na dva roky nebo méně.

Hruška

Hruška, která byla vybavena jak horními tanky, tak i prvními kompakty, se stala rozumnějším řešením. Pogumovaná polokoule prošla podél vodítek a byla zdvižena pákou nebo rukojetí, která prošla víkem nádrže.

Hlavním problémem první sady ventilů s hruškami byla koroze ocelových šroubů jsou připevněny k tělu sedlové nádrže. O něco méně zničeny nebo ztraceny elasticitu tyče samotné hrušky. Opravy ventily s rukama sestoupil vyměnit vadné zboží, nebo že to bylo mnohem rozumnější, celý set: trvání jejího bezproblémového provozu zřídka překročí 5-7 let.

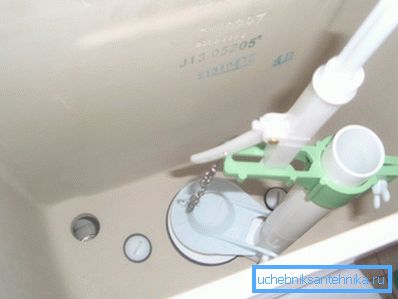

Moderní mechanismus pro spláchnutí vody na toaletu také často zahrnuje hrušku; ale na rozdíl od svých předchůdců, se obvykle nepoužívají kovových částí. Hruška je namontován na duté polymerní skladu, při současně plní funkci přetečení a zvedl páku stoupá nad krytem nádrže.

Plastový zvonek

Současně s hrušky v levných plastových nádržky na nějakou dobu používá mechanismus s plastovou zvonku plovák při nošení válcový odtok. Stisknutí tlačítka potopení zvon, přemísťovat vodu; zatímco to se dostalo do přepadu a vzhledem k vakuu ve vypouštěcí nádrži zdevastované.

Návrh byl nesmírně nepohodlný, protože pracoval na přísně definované hladině vody v nádrži. Změna tlaku v akvaduktu v kombinaci s tehdy populárními plováky s mosazným houpačkem výrazně ovlivnila tuto úroveň.

Moderní švestky

Typický uzamykací mechanismus pro toaletu, který je vybaven moderními dováženými nádržemi, je vertikální plastový sloup. Dutina uvnitř sloupce je přetečení; voda je zablokována prstencovým těsněním, opotřebovaným na duté tyči.

Odtokové mechanismy zpravidla umožňují regulovat:

• Intenzita vypouštění v důsledku nastavení maximální vzdálenosti mezi sedadlem a těsněním.
• Úroveň přetečení.
• V systémech s dvojitým vypouštěním - spotřeba vody při stisknutí tlačítka, které slouží k vypouštění části obsahu nádrže.

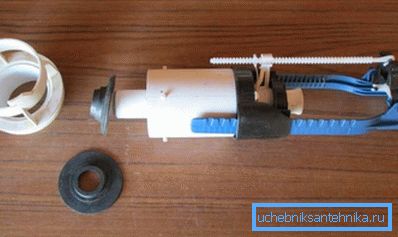

Jediným typickým konstrukčním problémem je těsnění. Po dobu 5-8 let ztrácí svou pružnost a je třeba ji vyměnit. Naštěstí je snadné nakupovat odděleně od ventilu.

Dvojice nádrže a toaletní mísy

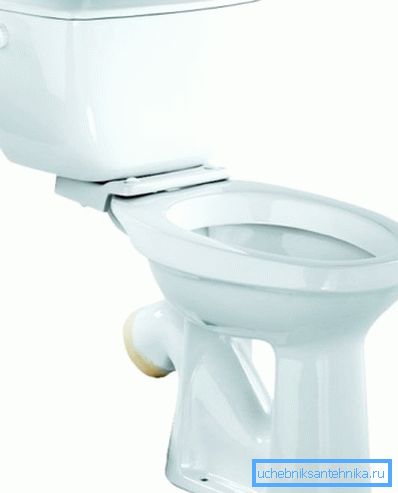

V moderních toaletních mísách s tvarovanou poličkou, prstencové těsnění slouží neomezeně a nevytváří žádné problémy. Jediným designem, který si zaslouží zmínku, je toaleta s odděleným police domácího vzorku.

Seznam problémů, které vytváří vlastníkovi, je docela působivý:

1. Koroze upevňovacích šroubů.
2. Chipové police při stisknutí.
3. Chip upevňující uši WC.
4. Ztráta elasticity oválné manžety mezi nádrží a police.
5. Roztrhaná kuželová manžeta pod police.

Potenciálnímu kupujícímu může být poskytnuta pouze jedna rada: po tom, co jste viděli takovou soupravu, se od ní co nejvíce odtáhněte.

Závěr

Samozřejmě, že v jednom malém materiálu není možné popsat všechny nádrže vyrobené v posledních desetiletích. S některými řešeními, která jsme se nedotkli, bude čtenář představen video v tomto článku.

Úspěchy!
