Kanalizace a instalatérství: jak navrhnout a nainstalovat

Žádné bydlení nemůže poskytnout potřebnou úroveň komfortu bez přítomnosti moderních inženýrských sítí. A pokud jsou apartmány často vybaveny potřebnými systémy, pak v soukromém domě, tento problém vyřeší každý jedinec. Instalace vodovodních a kanalizačních systémů vyžaduje zvláštní pozornost, neboť zdravotní stav obyvatelstva přímo závisí na těchto systémech.

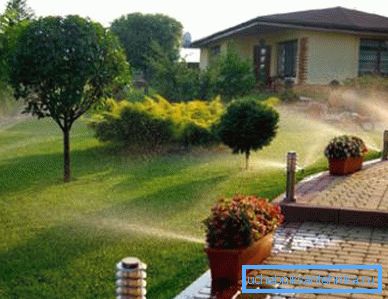

Bez vody a odpadních vod neexistuje žádná civilizace

Odrůdy systémů dodávek vody a sanitace

Systém zásobování vodou je speciálně navržený a navržený systém, jehož hlavním účelem je zajistit nepřerušený přívod vody různým spotřebitelům v obytné nebo administrativní budově. Jednoduše řečeno, jedná se o potrubí s různými doplňkovými prvky (čerpadla, filtry, nádrže atd.), Které dodávají vodu požadované kvality z místa přívodu vody do koupelny a kuchyně (viz také článek Místní kanalizace: způsoby, jak ji úspěšně realizovat).

Pokud jde o kanalizační systém, jeho úkolem je opak. Je nutné odstraňovat odpadní vody, jejich akumulaci ve speciálních nádržích av některých případech i zpracování.

Existují zvláštní pravidla a předpisy pro technické řízení instalatérských a sanitárních zařízení. Vlastnosti těchto inženýrských sítí musí být v plném souladu s nimi.

Nejčastěji používané autonomní inženýrské sítě

Přívod vody a kanalizace podle SNiP jsou dvou hlavních typů:

  • centralizované - zásobování vodou a likvidací odpadních vod probíhá za použití stávajících sítí zúčtování;
  • autonomní - přívod vody a likvidace odpadu se provádí pomocí individuálně instalovaného zařízení.

První možnost je vhodnější především proto, že náklady na navrhování a instalaci všech systémů budou mnohem nižší, než při vytváření vlastních sítí. V tomto případě bude instalace vodovodů a kanalizací spočívat pouze v položení vnitřních potrubí a jejich připojení k městské komunikaci.

To vše je snadné udělat s vlastními rukama. Je nutné pouze získat příslušné oprávnění obslužných programů.

Ale daleko od všech vesnic a měst existuje centralizovaná kanalizace a vodovodní síť. Proto musíme navrhnout a postavit vlastní systémy, přičemž voda ze studny nebo studny a filtrační odtoky pomocí septiku nebo stanice biologické úpravy.

Fotografie doplňkového vybavení potřebného pro uspořádání zásobování vodou

Pravidla provozu vodovodních a kanalizačních sítí umožňují jejich rozdělení na dvě velké skupiny.

Kritériem klasifikace je způsob přepravy kapaliny:

  1. Volný tok V takovém případě voda protéká trubkami působením gravitace. Všechny prvky musí být v určitém úhlu.
  2. Tlaková hlava Používá se, pokud neexistuje možnost navrhnout a vytvořit systém volného průtoku (například v oblastech s obtížným terénem). V takovém případě je nutné použít čerpadla, která čerpadlo čerpou vodu.

Dávejte pozor! Tlakový systém může fungovat pouze za přítomnosti elektrické energie. Proto je třeba dbát na zajištění nepřerušeného provozu této sítě. Možná budete muset koupit a nainstalovat elektrický generátor, který zajišťuje bydlení pro elektrickou energii při nehodách.

Návrh vody a kanalizace

Tato fáze práce je téměř důležitější než samotná stavba. Nejlepší je požádat o pomoc ve zvláštních organizacích nebo odborných pracovnících s příslušnými dovednostmi a kvalifikací.

Tuto firmu můžete podniknout pouze tehdy, pokud plánujete vytvořit jednoduchý program pro údržbu venkovského domu. V opačném případě se můžete setkat s mnoha problémy, které je třeba vynaložit na velké množství času a peněz. Někdy musíte začít celý proces s čistou břidlicí.

Sotva je možné navrhnout vodovodní a kanalizační systém na vlastní pěst.

Nejprve je třeba rozhodnout o počtu a umístění bodů přívodu vody z vodovodní sítě. Nejjednodušší možností je, když se kuchyně a koupelna nacházejí v sousedních pokojích. V takovém případě můžete použít jediný kanalizační stoupačku.

Složitějším případem je dvoupatrový nebo třípatrový dům, z nichž každý má také toaletu nebo koupelnu. Bude nutné použít několik stoupaček a možná i stejné kumulativní studny nebo septiky.

Kromě toho je třeba provést další výpočty:

  • zvolit zdroj příjmu vody - může to být studna, individuální studna nebo jen otevřená nádrž (jezero, řeka);
  • stanovit úroveň výskytu podzemních vod - práce na geologickém výzkumu půdy mohou být nezbytné (stávající inženýrství a topologické kreslení pozemku také pomůže);
  • stanovit potřebu pitné vody - je vypočítáván v den a závisí na počtu lidí (to je nutné pro vybrání zařízení požadované kapacity);
  • vyberte typ čistírny odpadních vod nebo zásobníku, který bude instalován na místě.
Připravené septiky

Tip! Jako poslední možnost se doporučuje zakoupit hotové konstrukce prodávané v prodejnách s hardwarem. Jsou k dispozici skladovací nádrže z umělé hmoty, hotové septiky a stanice biologického čištění.

Instalace inženýrských sítí

Výstavbu vodovodu a kanalizace na místě lze zahájit teprve po vytvoření projektu.

Mělo by obsahovat:

  • montážní místa různých prvků, tvarových dílů a tvarovek;
  • rozměry určitých prvků.

Chcete-li rozvinutou dokumentaci lépe číst, měli byste používat konvenční symboly instalatérských a sanitárních. Pak pro práci nebudou potřebné další instrukce.

V opačném případě hrozí nebezpečí použití potrubí menšího průměru, jiných uzavíracích ventilů a tak dále. A nesprávná vzdálenost mezi přívodem vody a kanalizací může dokonce vést ke znečištění vody v studně nebo studně.

Výroba vnitřních potrubí

Výstavba klempířských a odpadních vod uvnitř domu začíná po konstrukci rámové konstrukce, stejně jako uspořádání střechy.

Uzel vnitřního vodovodu v soukromém domě

Uvádíme hlavní nuance tohoto procesu:

  • průměr použitých vodovodů se vypočte na základě počtu míst příjmu vody v domě;
  • Před vstupem do potrubí do domu je vhodné instalovat oddělovací ventilový oddíl, pak účetní zařízení a teprve poté - jeřáb dům;
  • všechny základní prvky vodovodních a odvodňovacích systémů (čerpadla, filtry, měřiče, uzavírací ventily atd.) jsou instalovány v suterénu;
  • Doporučuje se instalovat tři čerpadla: první dvě poskytují vodu s minimálním a maximálním zatížením, třetí - v nouzových situacích;
  • nezapomeňte pozorovat sklon potrubí, který je součástí projektu;
  • vzdálenost potrubí pitné vody od kanalizace a dalších potrubí (plyn, topení) musí být nejméně 1,5 metru.
Přítomnost několika čerpadel umožní racionálnější využití vodovodního systému.

Tip! Dokonce i když odvádíte vodu ze studny nebo studny, nedoporučujeme zanedbávat instalaci zařízení na měření vody. Proto bude snazší zohlednit náklady v přírodním a peněžním vyjádření. Kromě toho může být použita například k výpočtu množství vody potřebné k naplnění bazénu, umělého rybníka apod.

Těsnění vnějšího systému

Pokud jde o inženýrské sítě, které jsou umístěny venku, je třeba věnovat pozornost takovým momentům:

  1. Hloubka výkopu potrubí musí překročit vzdálenost, kterou půda v zimě zamrzne. Tím zabráníte mrznutí vody a prasknutí potrubí.
  2. Při průchodu přívodu vody a kanalizace by měla být vzdálenost mezi trubkami vyšší než 40 cm. Kromě toho by měl být pro toto místo vybaven speciální ocelový plášť, který chrání potrubí na vzdálenost 5 až 10 metrů (v závislosti na povaze půdy).
  3. Křížové potrubí by mělo být prováděno pouze v pravém úhlu.
  4. Vzdálenost mezi rovnoběžnými dlážděnými potrubími musí být nejméně 1,5 metru.

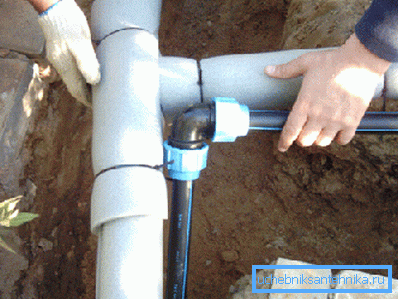

Instalace sítí na ulici má také své vlastní charakteristiky.

Závěr

Nezapomeňte, že nejen trvání jejich provozu a absence nehod závisí na správném dodržování všech požadavků při pokládání inženýrských sítí v soukromém domě (viz také článek Autonomní odpadní vody v soukromém domě: výběr nejlepší možnosti).

Podrobnější informace o vývoji a návrhu sítí pro dodávku vody a odpadních vod najdete v videu v tomto článku.
