Jaký je sklon kanalizace?

Při opravě bytu, při stavbě vlastního domu, jsou nové inženýrské systémy nahrazeny nebo uloženy, včetně kanalizačních systémů. Jednoduchý úkol na první pohled s nesprávným přístupem může zasahovat do fungování systému na odstraňování odpadních vod. Mnoho opravářů a majitelů domů neví, jaký sklon kanalizačního potrubí by měl být v bytě a soukromém domě, a sestavovat je na základě vlastní intuice. V tomto článku budeme informovat o úhlu sklonu kanalizačního potrubí podle SNIP.

Vyvarujte se chyb

Je velmi důležité stanovit správný sklon kanalizačních potrubí tak, aby všechny odtoky a odpady gravitací dosáhly místa jejich likvidace. Nedostatečné zvýšení úrovně vstupu do systému ve srovnání s výkonem může vést k zpoždění pevných a těžkých složek v potrubí.

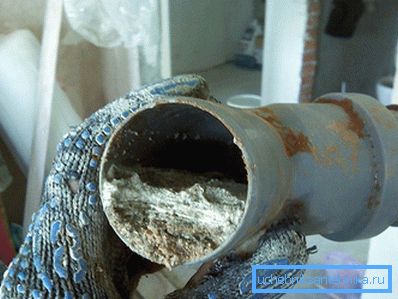

Tlusté usazeniny na stěnách přispívají k ucpání. Pokud jsou trubky silně nakloněny, kapalná frakce se ponechá příliš rychle, takže na dně potrubí zůstávají těžké částice. V důsledku postupné akumulace dojde k zablokování. Navíc rychlý proud tekutiny vytvoří přetlak, který povede k vzhledu vzduchové vlny s uvolněním nepříjemného zápachu. Sekce kanalizační sítě se doporučují jako přímá, to je důležité, protože v místech, kde jsou umístěny rohy, často dochází k přetížení.

Parametry a požadavky na drenážní síť uvnitř i vně prostor se liší. Řídí se příslušnými předpisy - stavebními předpisy.

Jednoduché způsoby výpočtu úhlu

V následujících odstavcích tohoto článku jsou uvedeny všechny potřebné vzorce a hodnoty pro přísné výpočty. Budou zapotřebí v případech, kdy je plánována výstavba průmyslového areálu nebo v případě, kdy bude provedena kontrola příslušnými útvary pro uvedení do provozu. Doma, dostatečně si pamatujete několik jednoduchých pravidel. Pro kanalizační potrubí o průměru 110 mm by měla být sklon 2 cm na metr a pro potrubí o průměru 50 mm by měla být 3 cm o 1 m. Co tyto čísla říkají? To znamená, že pokud nakreslete čáru podél středové osy trubky a změříte vzdálenost od povrchu, pak bude nejprve o 2 nebo 3 cm větší než na konci.

Aby bylo možno vzít v úvahu tyto nuance, existuje několik řešení:

• Na stěnu nebo na jiném svislém povrchu se pomocí úrovně budovy stahuje přímka o délce 1 m. Z jednoho z okrajů segmentu je uložena 2 až 3 cm vzhůru, nyní je spojena s druhým koncem tažené čáry. Nový řádek a bude odpovídat požadovanému sklonu. Na ni je připevněna úroveň a na místě, na které se bublina odchýlila, je vytvořena značka. Na označeném štítku bude možné poskytnout požadovaný úhel.

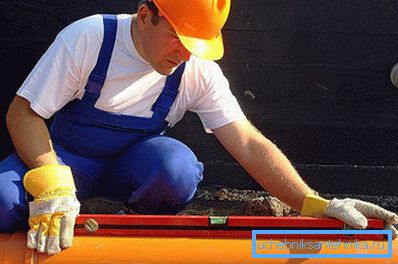

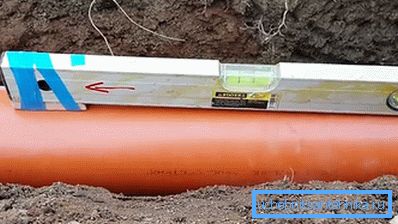

• Můžete to udělat jiným způsobem. Chcete-li to provést, potřebujete úroveň měření. Vezmeme malý kus desky a upevníme ji dolů na konec nástroje páskou nebo páskou. Toto by mělo být provedeno tak, aby tyč měla tloušťku 2 nebo 3 cm, to vše závisí na položené trubce. Na trubku je aplikována další úroveň. Část bez podšívky by měla být zarovnaná se stranou trubky, která by měla být v rovině vyšší. Teď trubka stoupá, dokud bublina nezastaví přesně uprostřed.
• Pokud to dovolí délka potrubí, můžete použít hladinu vody. Dvě láhve jsou obvykle označeny měřítkem. Zpočátku je potrubí nastaveno tak, aby hodnoty na štítcích byly stejné, když se hladina uklidní, zvedne se jeden konec trubky tak, aby voda proběhla 2 nebo 3 cm. Pokud je hladina 50 cm, pak se tloušťka lišty sníží na polovinu.
• Při přítomnosti hladiny laseru můžete promítnout čáru a odmítnout ji na požadovanou hodnotu. Zaměřením na to můžete poskytnout potřebné předsudky.

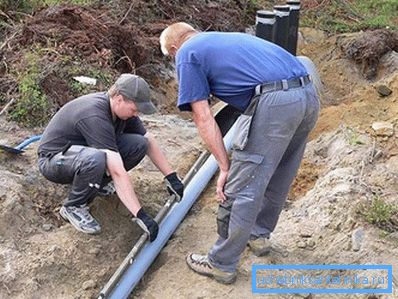

• V případě, kdy bude potrubí vloženo do žlabu, je vykreslena čára, jako v případě značení úrovní. Nakreslí se na požadovanou délku a vytvoří se vybrání.

Obvykle stačí nastavit první segment s délkou jednoho metru, všechny ostatní jsou namontovány v jedné rovině s první. Pokud vyberete úhel pro trubku 2 m, hodnota sklonu by měla být zdvojnásobena.

Předpisy pro domácí kanalizaci

Při projektování kanalizace uvnitř bytu je třeba splnit požadavky stanovené v odstavci 8.3.2 předpisového řádu SP 30.13330.2012 "Vnitřní vodovody a kanalizace budov. Aktualizovaná verze SNiP 2.04.01-85 * ".

Výpočet netlakových kanalizačních potrubí se provádí z podmínek minimální rychlosti průtoku 0,7 m / s a ​​plnění potrubí 0,3. Výpočet musí splňovat podmínku:

kde:

• K = 0,5 - pro potrubí používající trubky z polymerních materiálů;
• K = 0,6 - u potrubí jiných materiálů;
• V rychlost tekutiny m / s;
• d je průměr potrubí mm;
• h - plnění potrubí (výška hladiny kapaliny v potrubí), mm;

Je třeba poznamenat, že od roku 2013 se toto nařízení změnilo podmínky pro přijetí svahu potrubí, které byly zavedeny v SNiP 2.04.01.85 *. Chcete-li zjistit, jaký je sklon kanalizace v bytě, protože není možné provést výpočet rychlosti v důsledku nedostatečného průtoku odpadních vod, vypočítat minimální sklon potrubí v závislosti na průměru z poměru 1 / D.

kde: D je vnější průměr potrubí v mm.

Pravidla výpočtu

U oblastí, u kterých není možné určit rychlost pohybu odpadních vod, musí být splněn stav volného proudění kapalných odpadních vod potrubím. Sklon vnitřního kanalizačního systému se vypočítává v závislosti na průměru potrubí 1 / D.

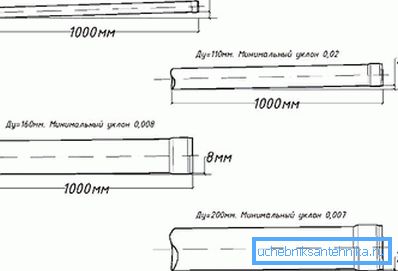

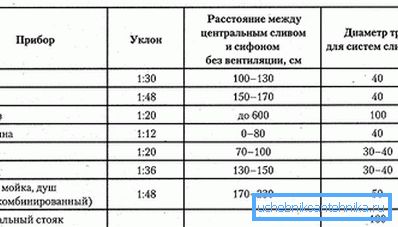

Trubky o průměru 40-50 mm by měly být položeny s minimálním sklonem 0,02 a s průměrem 85 a 110 mm - se sklonem 0,01.

Podle dříve platného SNiP 2.04.01.85 byly hodnoty sklonu nastaveny pro potrubí o průměru 40-50 mm - 0,03 a pro průměry 85 a 110 - 0,02.

Minimální sklon kanalizačních trubek ve společném podniku vypočítaný pro vnitřní kanalizační systémy je menší než stanovený sklon potrubí pro SNiP.

Podle nového společného podniku neexistují omezení maximálního sklonu potrubí, ačkoli takový požadavek byl vysloven v SNiP. Svah by neměl překročit hodnotu 0,15 (s výjimkou větví od nástrojů až do délky 1,5 m).

Jednotky sklonu odpadních trubek jsou uvedeny v mm. Sklon 0,02 znamená, že potrubí je sníženo o 20 mm v délce 1000 mm. Známe tento poměr, je možné vypočítat minimální vertikální posun pro potrubí libovolné délky.

Odborníci nezaměřují úhel sklonu kanálu ve stupních, ačkoli toto měření je pro mnoho známější a srozumitelné. Měření posunutí trubky ve svislé rovině poskytuje přesnější výsledek než určení úhlu ve stupních. Minimální chyba způsobí nerovnováhu celého kanalizačního systému, dojde k dopravní zácpě, dopravní zácpy a neustálé čištění potrubí.

Normy pro externí odpadní vody

Sklon potrubí pro vnější odpadní vody se liší od minimálního sklonu vnitřního kanalizačního systému. Požadavky na externí odpadní vody stanovené předpisovým řádem SP 32.13330.2012 "Kanalizace. Externí sítě a zařízení. Aktualizované vydání SNiP 2.04.03-85 "

Pro efektivní fungování kanalizace je rychlost pohybu odpadních vod určována také na stupni plnění potrubí. Minimální sklon kanalizační sítě byl stanoven z podmínek minimálního průtoku odpadní vody. Rychlost svahu závisí na průměru trubky. Minimální rozteč potrubí pro všechny kanalizační systémy by měla být použita pro potrubí:

• s průměrem 150 mm - 0,8 cm na metr;
• průměr 200 mm - 0,7 cm na metr.

Podmínky pro odpadní vody na pozemku se mohou lišit, takže pro jednotlivé úseky sítě je povoleno přijímat svahy pro trubky o průměru: 200 mm - 0,5 cm na metr; 150 mm - 0,7 cm na metr.

Se všemi informacemi můžete provést vysoce kvalitní instalaci. V budoucnosti to velmi usnadní údržbu celého systému.

Video

Toto video poskytuje informace o tom, jak nastavit sklon kanalizace, když je instalován v tunelu:

Toto video je o tom, jaký by měl být sklon kanálu v soukromém domě a jak lze nastavit pomocí smartphonu:
