Jak nezbytný je zpětný ventil pro odpadní vody a kde by měl

Nejlepším ukazatelem kvality a nepřerušovaným provozem domácích odpadních vod je vysoká propustnost. Jakmile dojde k zablokování v některém z jeho bodů, znečištěné odtoky nebudou schopny úplně vyčerpat do přijímacího kolektoru, čímž se hladina vody zvýší a kapalina bude proudit vypouštěcími otvory do vnitřku místnosti. Aby se tomu zabránilo, je na výstupu každého sanitárního zařízení instalován zpětný ventil pro kanalizaci 50 mm a v místě připojení kolektoru k centrální stoupací jednotce je instalován zpětný ventil o průměru 110 mm.

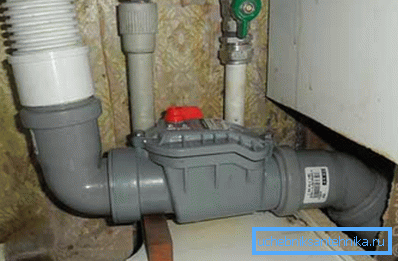

Namontujte zpětný ventil do odtokového kanálu.

Použití zpětného ventilu v domácím kanálu

Aby bylo možné podrobně vyřešit otázku, proč je potřebný zpětný ventil, bude tento článek zkoumat různé modely takových zařízení pro použití v domácích kanalizacích.

Dále bude uvedena podrobná instrukce, ve které jsou uvedeny nejvhodnější místa pro instalaci tohoto zařízení, stejně jako všechny funkce instalace a další údržba.

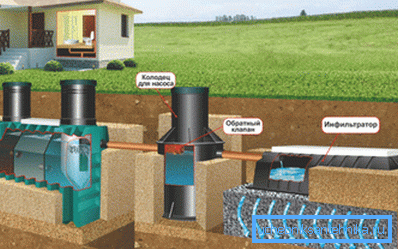

Diagram instalace zařízení v autonomní kanalizaci.

Přiřazení zařízení

Většina domácích systémů pro sběr a likvidaci odpadních vod funguje na principech bez tlaku, to znamená, že voda uvnitř se pohybuje gravitací kvůli přirozenému sklonu potrubí v celé kanalizační síti. Pokud na nějakém místě voda narazí na překážku, její úroveň začíná stoupat, vyplňuje celý systém a pohybuje se opačným směrem, dokud nenajde jinou cestu.

Nejčastěji se tento výtah nachází v přízemním bytě vícepodlažní budovy nebo v případě místní blokády v sanitárních zařízeních s malým uspořádáním odtokových otvorů (vana, sprchový kout).

Jak je již zřejmé z názvu, různé modely zpětného ventilu se používají v kanalizačních systémech, aby zabránily zpětnému toku odpadních vod, pokud dojde k nepříznivým podmínkám.

Zpětný tok vody v systému bez tlaku, ve většině případů, může být způsoben následujícími faktory:

  1. Zanesení kanalizačního systému v důsledku vypláchnutí velkých nečistot, zbytků jídla, hadrů, plenek a jiných komunálních tuhých odpadů do toalety. Čím nižší podlahový byt je umístěn ve výškové budově, tím je náchylnější k záplavám, kvůli zablokování.

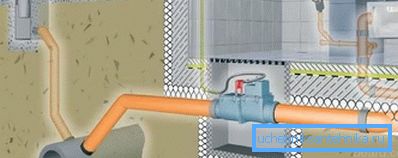

Schéma instalace zařízení v odtokovém potrubí venkovského domu.
  1. Nedodržení úhlu sklonu kanalizačních potrubí může také v průběhu času vést ke snížení vnitřního průřezu a vzniku zablokování. Příliš mělký sklon neposkytuje dostatečnou rychlost vody, což je nezbytné k odstranění usazenin tuku a pevných částic ze stěn odpadních potrubí. Současně příliš strmý úhel vede k silnému zvýšení rychlosti vody, při které nemůže odpad odnesit, ale jen jej vyplazuje a obejde ji zhora.
  2. Pokud jsou bouřkové nebo povodňové a fekální kanalizační systémy spojeny do jednoho systému, s těžkým deštěm nebo s dlouhým srážením, je možný významný nárůst hladiny vody, který v případě nepřítomnosti zpětného ventilu může vést k jeho vstupu do sanitárních zařízení v soukromém sektoru.
  3. V autonomních systémech využívání domácích odpadních vod může být sezónní změna hladiny podzemních vod i zaplavení septiku během silných dešťů nebo povodní příčinou obrácení odpadních vod.
Na obrázku je uveden princip funkce spouštěcího ventilu deskového typu ve svislé stoupání.

Tip! Dalším argumentem ve prospěch instalace zpětného ventilu je to, že takové zařízení brání vnikání hlodavců, potkanů ​​a dalších škůdců ze sběrače odpadních vod do místnosti.

Princip činnosti

Ve většině případů jsou zpětné ventily vyrobeny z kovového nebo PVC plastu, ale u domácích systémů jsou nejběžnější plastové modely.

Přes rozmanitost takových zařízení v principu fungování, všechny zpětné ventily splaškové kanalizace mohou být rozděleny do dvou typů.

  1. Kulový kohout s kovovou přírubou může být vyroben z litiny, oceli nebo mosazi.. Blokovací zařízení je v tomto případě pružinová kovová kulička, která je umístěna v pouzdře o větším průměru. V normálním režimu voda tiše proudí kolem míče a v případě protiproudu se odpadní voda vytlačí kuličkou na sedlo ventilu, čímž zcela zablokuje vnitřní část potrubí.
  2. Těsnící ventil je obvykle vyroben z tuhého PVC plastu a je nejčastěji instalován v moderních kanalizačních systémech z polymerových trubek.. Základem jeho práce je plastová deska s gumovým těsněním, volně zavěšená uvnitř pouzdra na závěsu páky. V normálním režimu se deska zatlačí na sedlo pod svou vlastní hmotností a nezasahuje do volného toku odpadní vody. V případě zatahování tekutiny se deska tlačí na sedlo pod tlakem z hlavy a hermeticky uzavře vnitřní část potrubí. Po snížení tlaku na přídržné straně se deska uvolní a ventil se automaticky přepne na normální provoz.

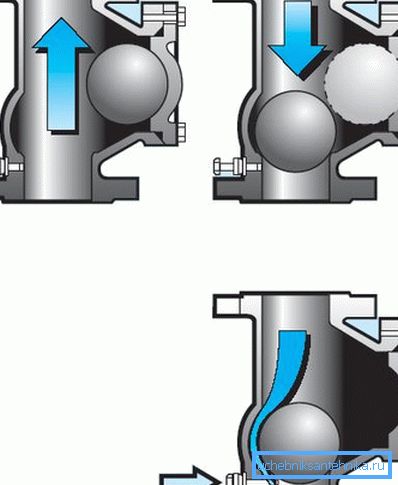

Zařízení a princip činnosti kuličky zpětného ventilu.

Tip! Jednoduchost instalace a nízká cena ochranných zařízení dává jejich instalace do počtu povinných prací při výstavbě odpadních vod pro vlastníky bytů umístěných pod třetím patrem.

Místo instalace

Zpětné ventily kanálu jsou k dispozici v různých provedeních a liší se velikostí, průtokem a průměrem připojených potrubí. Pro úplnou ochranu kanalizační sítě se provádí instalace zpětných ventilů v místě vypouštění vodorovného kanalizačního potrubí z jednotlivých stoupaček (v kuchyni, v koupelně, v koupelně).

Kromě toho, aby se zabránilo místnímu přetečení odpadních vod uvnitř domu nebo bytu, doporučuje se instalovat další ochranný přístroj na výstupu každého sanitárního zařízení.

  1. Pro montáž na výstupu různých vodovodních armatur (vana, umyvadlo, sprcha) je nejčastěji používán malý zpětný ventil s plastovými spojovacími trubkami o průměru 50 mm.
  2. Jako všeobecné ochranné zařízení proti průniku vody z vertikálního stoupacího potrubí je použito zpětné kanalizační ventil v115 pro PVC trubky o průměru 110 mm.
  3. Instalace bezpečnostního zařízení je nutná i v případě, že v systému je úsek s opačným úhlem sklonu kanalizačních trubek. V tomto případě je instalován v nejnižším bodě takového úseku.

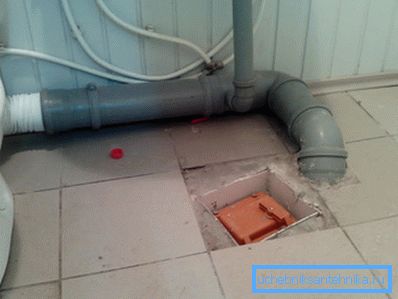

Při výběru místa instalace je nutné zajistit volný přístup k zařízení pro plánovanou údržbu a opravy.

Tip! Kromě vodorovných kolektorů je instalace ochranného zařízení na svislé stoupání. Současně je při instalaci důležité zajistit, aby šipka na svém těle odpovídala směru pohybu odpadních vod.

Instalace a údržba

Instalace ochranných zařízení do stávajícího kanalizačního systému nepředstavuje žádné zvláštní potíže, avšak při provádění takové práce je nutné dodržovat jednoduchá pravidla a doporučení.

  1. Průřez kanalizačních trubek a intenzita instalatérských zařízení by měly být plně v souladu s průměrem vstupních a výstupních trubek, stejně jako s kapacitou pasu ochranného zařízení.
  2. Před instalací nevratného PVC ventilu pro odpadní vodu 110 mm je nutné vypustit vodu ve stoupajícím vícepodlažním objektu a pokud je to možné, požádejte sousedy, aby nepoužívali odvodnění vody.

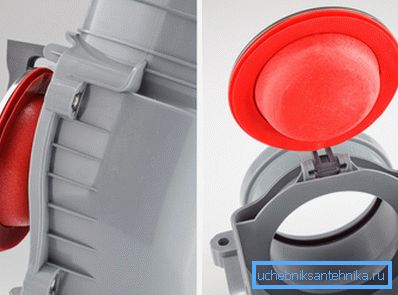

Pohled na vnitřní a klapku disku (horní kryt byl odstraněn).
  1. Po instalaci přístroje je třeba zkontrolovat těsnost všech spojů a zajistit, aby nedošlo k vibracím blokovací desky nebo kuličky. Za tímto účelem by měl být systém opatřen krátkodobým maximálním zatížením, vizuálně zkontrolovat všechna připojení a zkontrolovat přítomnost vibrací zařízení.
  2. Chcete-li vyčistit uzamykací desku a sedlo ventilu z přilepených nečistot a tukových ložisek, odšroubujte čtyři šrouby na tělese přístroje, odstraňte víko a ručně jej vyčistěte houbou nebo tuhou kartáčem, namočenou v jakémkoli pracím prostředku.

Na horním krytu mnoha takových zařízení se nachází speciální páka, která slouží k vynucení uzavření odtokové trubky, například při silném dešti nebo při plánované údržbě nebo opravách.

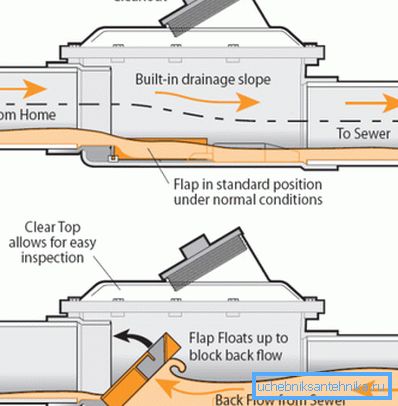

Schéma provozu v normálním režimu av reverzním režimu znečištěného odpadu.

Tip! Doporučuje se instalovat ochranné zpětné ventily současně s instalací celé kanalizační sítě během výstavby domu nebo výměnou vnitřních kabelů.

Závěr

Po přečtení tohoto článku je zřejmé, že instalací zpětného ventilu pro odpadní vody s vlastními rukama můžete bezpečně chránit svůj domov před nepříjemnými důsledky ve formě plovoucí fekální hmoty nebo vstupu hlodavců do kanalizace. Další informace o tomto problému můžete sledovat video v tomto článku nebo přečíst podobné materiály na našich webových stránkách.
