Instalace nádrže na toaletu: krok za krokem

Instalace proplachovací nádrže na toaletu nevyžaduje zvláštní dovednosti nebo drahé nástroje, a proto je vyrobena ručně bez problémů. Ukážeme, jak nainstalovat nádrž na toaletu a správně nakonfigurovat její práci.

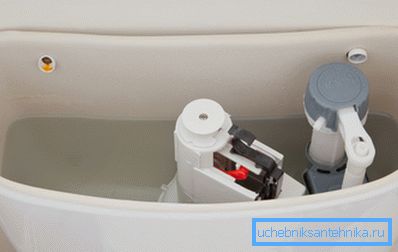

Instalace cisterny

Zařízení a mechanika

Nejprve musíte zjistit, jak sestavit odtokový mechanismus. Proveďte to jednoduše, nejčastěji je třeba sestavit plastové díly podle pokynů výrobce.

Konstrukce odvodňovacích mechanismů, ač jsou podobné, jsou v detailech neuvěřitelně rozmanité. Proto je zvážit všechny v tomto článku nebude fungovat a my se omezujeme na popis shromáždění nejběžnější a jednodušší konfigurace.

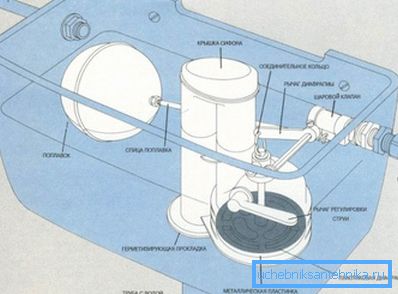

Mechanika se skládá ze tří hlavních částí:

1. Vyprázdněte zařízení. Navrženo pro otevření průchodu a odtok vody do záchodové mísy stisknutím tlačítka. Je také vybaven ochranou proti přetečení;
2. Tlačítkový mechanismus. Požadováno pro ovládání vypouštěcího ventilu stisknutím páky nebo klíče. Často má dva režimy provozu: ekonomické a plné;
3. Ventily. Je nutné uzavřít kohoutek, kterým je nádrž naplněna vodou po vyplachování. Vybaveno plavákovým zařízením, které otevírá a zavírá kohoutek v závislosti na hladině vody.

Princip fungování mechaniky je následující: voda proudí z vodovodního systému do nádrže, dokud její úroveň nedosáhne nastavené výšky.

Jak se voda nastavuje, plavák stoupá a pohybuje jehou, která je připojena k kulovému ventilu a otáčí. Když je nádrž plná, míč otáčí a uzavírá tok.

Pokud je vodovodní kohouta rozbitá, voda protéká otvorem nad sifonem a proudí do misky zařízení. To vám nedovoluje obávat, že vadné mechaniky zaplavují Váš byt.

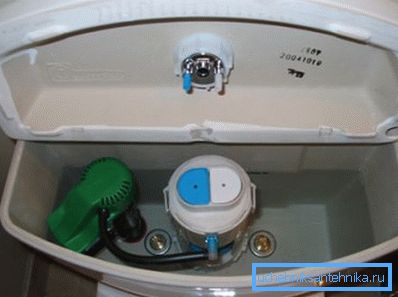

Pokud je zapotřebí provést proplach, stiskneme tlačítko, které posune páku. Páka je spojena s membránou a zvedá ji, čímž se otevře průchod vody do misky. Voda vstupuje do toalety a propláchne její obsah do kanalizace.

Mezitím plovák snižuje a otevírá vodovodní kohout, do nádrže začne proudit voda. Speciální trubice nasměruje trysku tak, že tlačí na membránu a zavře ji, v důsledku toho se nádrž naplní, ventil se vypne a zařízení je opět připraveno k provozu.

Montážní odtokové zařízení

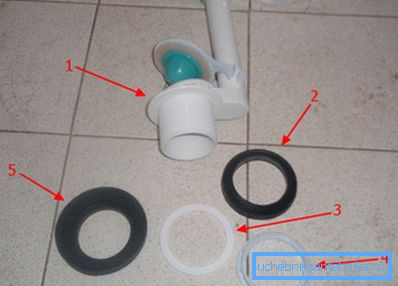

Montáž začíná spouštěcím mechanismem:

1. Vypouštěcí ventil;
2. O-kroužek gumový kužel;
3. Plastová podložka;
4. Plastová matice;
5. Měkký pryžový kroužek pro těsnící hmotu.

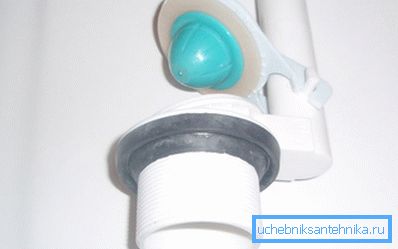

Vezměte ventil (1) a ze strany závitu položíme kuželový kroužek (2) tak, aby kužel byl na dně:

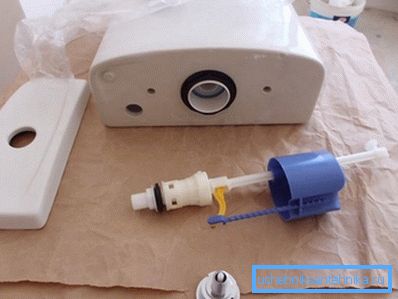

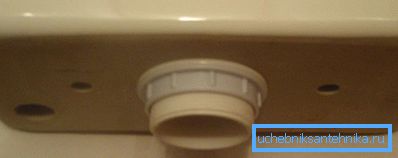

Nyní vezměte nádrž a vložte odtokový sifon do jeho spodního otvoru. Ze spodní části nádrže položíme na závity podložku (3) a matici (4). Utáhněte matici rukama, klávesy nepoužívají:

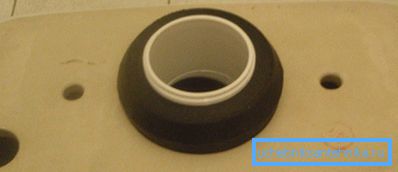

Poté použijeme měkký pryžový těsnicí kroužek a jen jej položíme na matici. Mělo by se nosit bez ohybu:

Dávejte pozor! Plastové spojovací prvky jsou ručně utaženy. Takový úsek je dostatečný a přebytečná síla je schopna rozlomit upevňovací prvky.

Instalace nádrže na misku

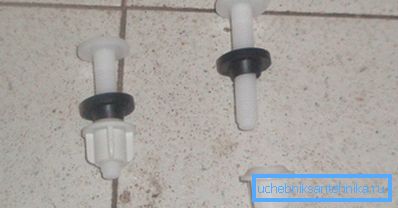

Takže jsme nasadili umyvadlo, teď jsme umístili nádrž na misku a opravili ji. K tomu používáme plastové spojovací prvky, které byly dodány se zařízením:

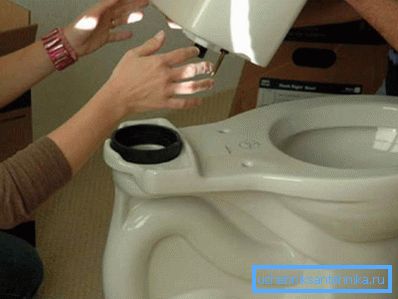

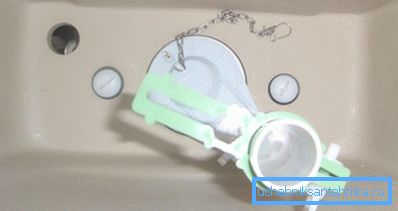

Těsnicí těsnění položí kužele dolů na šrouby. Potom jsme vzali nádrž a nainstalovali ji na misku tak, aby se všechny díry shodovaly. Zhora vložíme šrouby s kuželemi dolů:

Nyní se přesuneme pod nádrž a natáhneme matice na šrouby. Přitahujeme ruce až k zastávce, sledujeme, že nádrž stojí přesně. Můžete použít úroveň konstrukce.

Dávejte pozor! Pokud se používají kovové šrouby a matice, nezapomeňte na gumové podložky a těsnění. Keramika by neměla být v kontaktu s kovem.

Tlačítkový mechanismus a uzavírací ventil

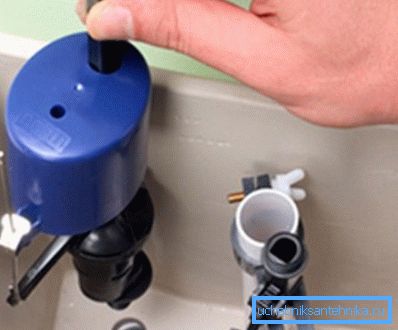

Nyní pokračujte v instalaci zbývající mechaniky na nainstalované vypouštěcí nádrži. Nejprve převezeme tlačítko a odšroubujeme tlačítko.

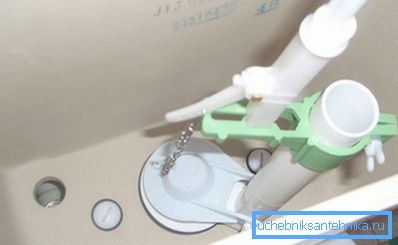

Poté zasuňte ovládací mechanismus do držáku na vypouštěcím ventilu toalety ve spodní části. Vložili jsme řetězec do jednoho z několika děr na jho, neměli byste ho roztáhnout:

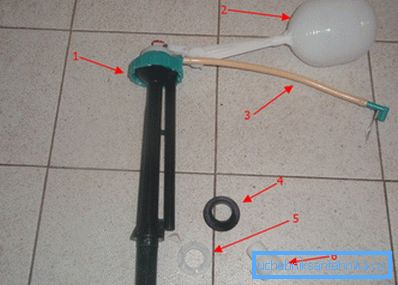

Pokyny pro instalaci záchodové mísy dále vyžadují montáž uzamykacího mechanismu:

1. Uzavřete ventil;
2. Hruška;
3. Trubka pro uzamykání odtokového ventilu;
4. Gumové těsnění;
5. Plastová matice;
6. Adaptér pro připojení vodovodů. (Viz také článek Vodní trubky: funkce.)

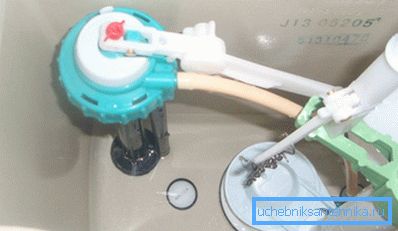

Vezměte uzamykací ventil (1) a na jeho závity vložte těsnění (4). Vložte ventil do otvoru ve spodní části nádrže, těsnění by mělo být kuželovitě dolů:

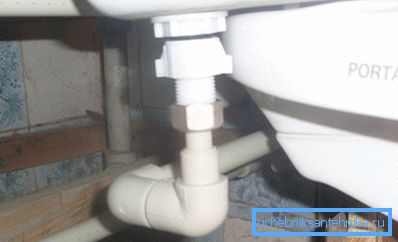

Nyní se opět pod nádržím, kde jsme našroubovali matici (5) na závity ventilu a utáhli jsme je rukama, pak naviňte adaptér na? palců připojit instalatérské. Přivedeme potrubí a připojíme ho adaptérem:

Dávejte pozor! Niť na adaptéru je lepší utěsnit tažením nebo páskou FUM. Utáhnout klíč by měl být, ale pečlivě: nit může být odtrhnut.

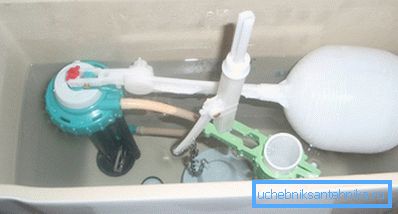

Nakonec zapněte přívod vody a nastavte úroveň. K tomu použijte šroub na výložníku plovákové páky a změňte polohu hrušky na výšku:

Dávejte pozor! Normální hladina vody je 6 - 8 litrů. V takovém případě voda nedosáhne přeplňovacího otvoru na sifonu.

Závěr

I přes skutečnost, že cena práce profesionálního instalatéra může dosáhnout 1000 rublů nebo více, samoinstalaci cisterny na toaletě není obtížné. Video v tomto článku demonstruje proces co nejjasněji.
