Hlavní prvky kanalizace - to vše je užitečné při instalaci

18-05-2018
Kanalizace

Kanalizace je navržena tak, aby odvedla kontaminovanou vodu a lidské odpady mimo dům. Odtoky jsou vypouštěny potrubím buď do vnitřního bloku a poté do centrálního odvodňovacího systému, nebo jsou recyklovány v septiku. Kromě potrubí pro organizaci odvodnění budou potřebovat spoustu dalších prvků.

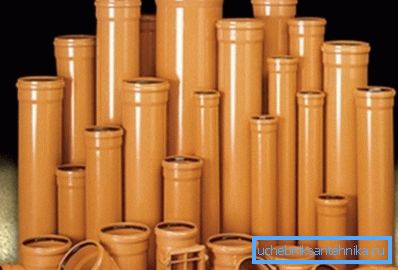

Kanalizační prvky

Co je potřeba pro organizaci domácí odpadní vody

Domovní odpadní voda odebírá odpadní vodu z celého domu a skládá ji do stoupacího potrubí.

Součásti odpadních vod zahrnují:

  • hydraulické zámky spojující vodovodní armatury s potrubím;
  • potrubí odvádějící odtoky z podlahy do kolektoru;
  • ventilační potrubí;
  • ve skutečnosti samotný vzestup;
  • stokař - vodorovná část potrubí, skrze které odtoky spadají dále od stoupacího potrubí.

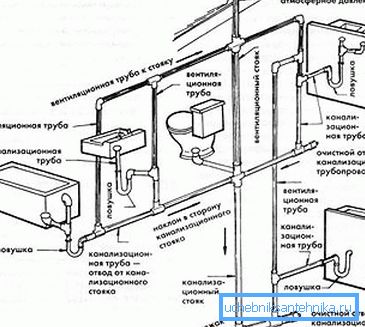

Schéma domácí odpadní vody

Při pokládce potrubí budou potřeba takové tvarované prvky, jako jsou revize, odpaliště, lokty, uzávěry apod. Bez nich není možné zajistit odstranění odtoků všemi pravidly.

Tvarované prvky

Tvarované části pro odpadní vody mohou být jinak nazývány spojovacími částmi, jsou k dispozici v těchto konfiguracích:

  • spojky - krátký kus trubky s objímkami na obou stranách. Používá se k připojení 2 částí potrubí;
Spojovací trubka se spojkou
  • adaptér (redukce) - slouží k připojení trubek různých průměrů. Redukce může být koaxiální, excentrická;

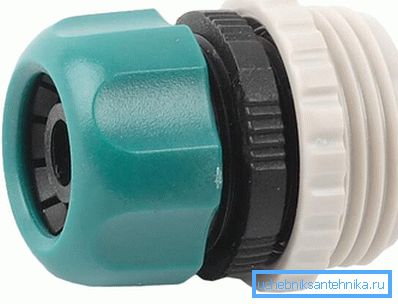

Adaptér
  • tee - tento prvek je nezbytný v situacích, kdy potřebujete vytvořit větev, která se rozkládá od hlavního kanalizačního systému, například při rozdělování podlah vlastním rukama;

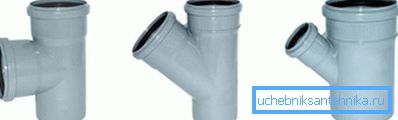

Typy odpalů
  • revize - stejný odpal, pouze výstup je uzavřen víčkem a samotná větev je malá. Používá se při zanášení odpadních vod k čištění;

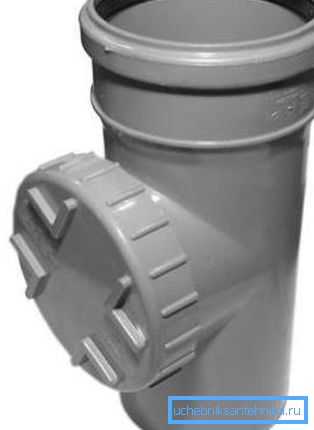

Audit odpadních vod
  • kříž - účel je stejný jako u odpaliska, ale s pomocí je organizován složitější uzel;

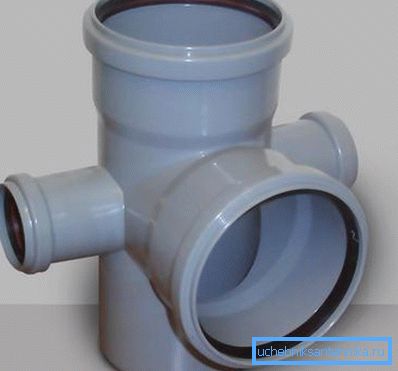

Kříž vytvoří složitý uzel
  • koleno (kohout) - použito při otáčení potrubí;
  • zpětný ventil - v nouzových situacích je nutné, aby v případě selhání kanalizačního systému odpadla voda;

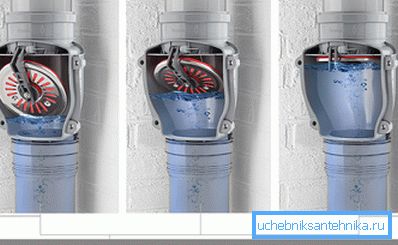

Schéma zpětného ventilu
  • stub - při opravě se používá k překrytí kanalizace.

Kanalizační vložky jsou důležitým prvkem při položení systému. Bez nich je nemožné provádět instalaci potrubí na podlaze nebo jejich připojení ke stoupači.

Vlastnosti připojovacích vodovodních zařízení

Připojení jakéhokoliv sanitárního zařízení by mělo být organizováno tak, aby do místnosti nevnikaly nepříjemné zápachy ze splaškové kanalizace. Nejjednodušší metoda je považována za spojení přes vodní zámek (nebo sifon).

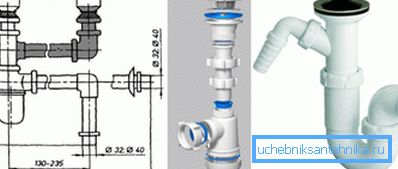

Sifon na mytí

Sifon vypadá jako obyčejná trubka ve tvaru S, díky vodní zátce je zaručena ochrana proti zápachu. Pokud dům nemá plánované pravidelné bydlení, například v zemi, pak můžete zvážit jiné způsoby, jak chránit před pachy (suchý kanalizační sifon).

Oprava kanalizace

Při opravě výše uvedených prvků nebude stačit. Zejména při výměně části potrubí budou potřeba potrubní kanály.

Tam jsou časté situace když část starého potrubí je zkažený nebo jen prasklý, v tomto případě bude nutné vyměnit celý drenážní systém, ale pouze malý úsek. Pro připojení nové trubky k existujícímu odtokovému systému a odbočkám jsou používány.

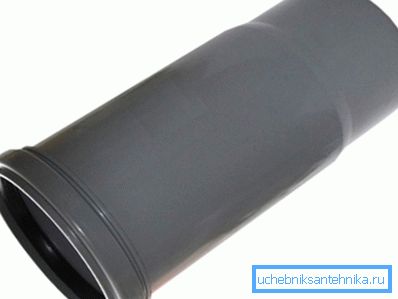

Kanalizační potrubí

Venkovní kanalizační trubka vypadá jako malá část potrubí, na jedné straně je hladká a na druhé - zásuvka. Na jedné straně se spojení provádí zvonkovitě, na druhé straně do spoje pomocí spojky.

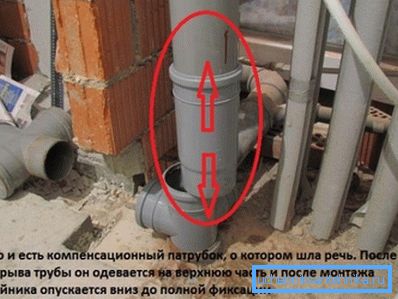

Správná instalace kanálu

Někdy při opravách starých litinových odpadních vod je nutné připojit plastové a litinové trubky. Současně k dosažení požadované těsnosti jednoho tmelu nestačí. Nejdříve musíte do zásuvky litinové a plastové trubky vložit gumovou manžetu.

Těsnost sanitárního zařízení a potrubí

Těsnicí manžeta se používá ke snížení pravděpodobnosti úniku mezi instalační armaturou a potrubím. Z vnější strany vypadá manžeta jako pryžový prsten, který se nosí přes kloub.

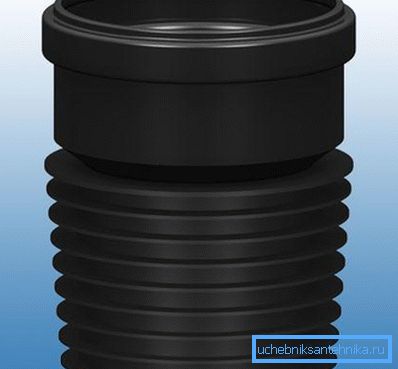

Odpadní manžeta

Pro dosažení větší pružnosti manžety neobsahuje polymery, z nichž je vyrobena pouze přírodní kaučuk. Během provozu je však kvůli tomu nutné použít mazivo tak, aby kaučuk nevytrhl.

Dávejte pozor! Guma s přidáním polymerů je trvanlivější a trvanlivější, tj. Usnadňuje instalační proces. Není však tak pružná jako přírodní kaučuk a ne vždy zaručuje pevné uchycení potrubí.

Pokud plánujete použít gumovou manžetu, potřebujete také mazivo pro kanalizační potrubí. Pokud se pokusíte vložit konec trubky do manžety bez mazání, může se guma snadno poškodit. Po namontování manžety by měly být pravidelně mazány.

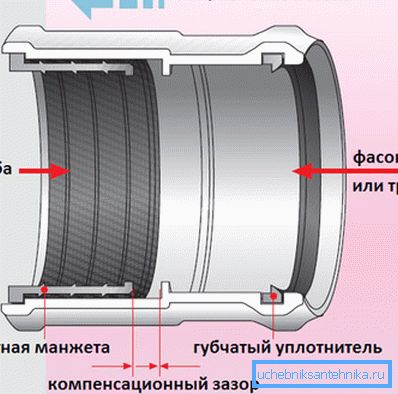

Schéma připojení potrubí s manžetou

Pokud jde o konkrétní maziva, existuje mnoho možností, někteří dávají přednost použití automobilového mazadla, které se používá v gumových vložkách v automobilových dveřích v zimě. Obvyklé hygienické tuky vám však umožňují udržet gumu neporušenou a neporušenou.

Venkovní odpadní prvky

Vedle samotných trubek, revizí a loktů, vnější část odvodňovacího systému obsahuje několik specifických prvků. V případě autonomní kanalizace musí být odtoky někde ukládány během čištění, proto je potřeba konstrukce septiku a lepší septik.

Stavba jímky

Kanalizační septiky jsou obyčejnou jámou, ve které se žlaby usazují, velké částice se usazují na dno, po kterém vyčerená odpadní voda přechází do dalšího stupně čištění. Zvenku vypadá jako jamka se zesílenými stěnami a dnem (nebo speciální nádobou).

Pokud je jímka konstruována nezávisle, příkaz vypadá takto:

  • jámu se v zemi hloubí (hloubka přibližně 2,5 m, úsek nejméně 2,0 x 2,0);
  • podložka vrstvy štěrku, na jejímž vrcholu je uspořádána písčitá vrstva, je nalita na dno jámy;
  • poté by mělo být dno a stěny jámy utěsněné. Můžete postavit bednění, umístit výztužnou klec do jámy a naplnit stěny a spodní část jámy betonem, je možné vyztužit stěny zdivem;
Stěny jímky lemované cihly
  • když se beton vytvrdí, bude nutné pouze betonovat strop a uspořádat jímku.

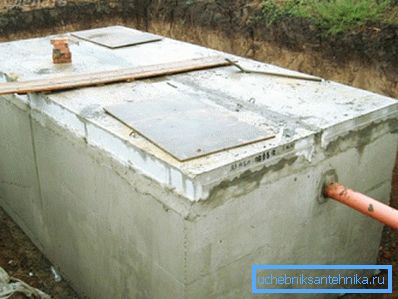

Na foto - betonážní nádrži

Můžete jít na druhou cestu, mnoho namísto pracného betonování pro jachty používají plastové nádoby velkého objemu. Mohou to být eurokuby, plastové sudy, kovové sudy, které byly dříve uloženy v laku. V tomto případě je cena jímky nízká, ale je zajištěna těsnost.

K dispozici jsou možnosti rozpočtu pro jachty. Z konvenčních pneumatik pro nákladní automobil můžete vytvořit jímku vhodnou pro nepravidelně používané kanály.

Jednoduchá sedimentační nádrž

Samostatně umístěte nádrže pro septiky. Z vnější strany vypadá takový kontejner jako velká hlaveň s větracími trubkami a vnitřní prostor je rozdělen na oddělené zóny: nejprve jsou odtoky usazeny a pak systémem přetečení kapalina vstupuje do druhé části, kde probíhá konečné čištění.

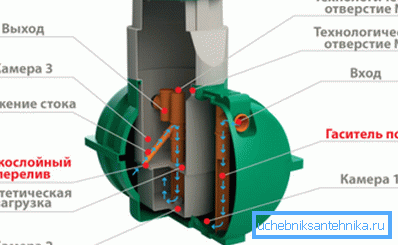

Schéma septiku

Dávejte pozor! Pokud byla barva předem uložena v barelu, může být použita jako usazovací nádrž pouze po důkladném čištění a vypálení. V opačném případě existuje nebezpečí kontaminace půdy chemikou.

Fluoroplastové trubky a barely pro odpadní vody

Zvláště stojí za zmínku PTFE bubny na kanalizaci. Samotný PTFE je zajímavý materiál. Trubky a sudy z něj mohou být provozovány v teplotním rozsahu od -100 ° C do +250 ° С. Kromě toho je PTFE odolný a trvanlivý.

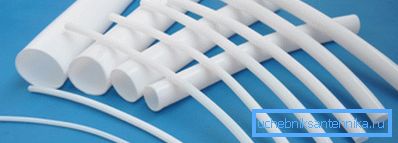

Fluoroplastové trubky

Dávejte pozor! Fluoroplast je inertní materiál, nereaguje ani s velmi agresivními látkami, v tomto indikátoru dokonce překonává platinu a zlato. Proto je použití v běžné odpadní vodě zcela neoprávněné. Nejčastěji se v chemickém průmyslu používají fluoroplastické trubky a barely.

Shrnutí

Odvodnění je již dlouho nedílnou součástí pohodlného života člověka. Načrtnutý materiál pomůže určit seznam prvků, které budou potřebné při instalaci odvodňovacího systému a zamezení zpoždění v práci. Díky tomuto řádně organizovanému kanalizačnímu systému bude trvat více než deset let.

Video v tomto článku ukazuje některé nuance vnitřního kanalizačního systému.
