Domácí odpadní vody - podrobné pokyny pro instalaci

Není to tak snadný úkol správně uspořádat systém odstraňování odpadních vod z domu, jak se to může zdát na první pohled. Domovní odpadní voda podle SNiP musí splňovat požadavky na množství a současně vzít v úvahu několik norem. Nicméně dodržování pokynů v této příručce vám pomůže vyhnout se chybám.

Regulační požadavky na domácí kanalizaci

GOST pro vodovodní a vnitřní kanalizační sítě obsahují základní požadavky na výstavbu a provoz vodovodních a sanitárních systémů.

Již v této fázi je možné dlouhodobě zaplnit analýzu literatury, protože zmínka o kanalizačním systému a dodávce vody se nachází v několika dokumentech najednou:

• SNiP 2.04.01-85 * - lze považovat za hlavní dokument z celého seznamu. Obsahuje základní údaje potřebné pro instalaci;
• SNiP 2.01.09-85 - využívá se především při návrhu vodovodu;
• SNiP 2.04.03-85 - pozornost se zaměřuje na hydraulický výpočet prvků odvodňovací sítě. Má hodnotu pro specializované organizace, avšak při samotném uložení odpadních vod je sotva užitečné;
• SNiP 2.04.07-86 * - reguluje metody ohřevu vody pro centralizovaný systém zásobování teplou vodou, obsahuje také pokyny pro další úpravu vody;
• SNiP 3.05.01-85 - odtud se můžete naučit pouze pravidla pro umístění sanitárních zařízení ve výšce;
• GOST 2874-82 * - uvádí požadavky na kvalitu vody.

Je také třeba poznamenat SNiP 3.05.04-85 *, ale do značné míry zdvojuje SNiP na interních sítích: kanalizace od roku 1985.

Na základě analýzy těchto norem lze formulovat obecné požadavky, které musí splňovat kanalizace v domě:

• odpadní voda by měla být vypouštěna pouze uzavřenými potrubími pod vlivem gravitace;
• připojení všech vodovodních potrubí k potrubí musí být provedeno pomocí vodního filtru kanalizace;

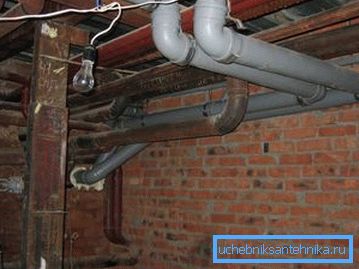

• pokud jde o umísťování, je možné použít metodu pokládky otevřených trubek v suterénních a polosubních prostorách. V ostatních případech se používá skrytá metoda pokládání (pro dokončování stěn, v dolech, speciální boxy apod.);

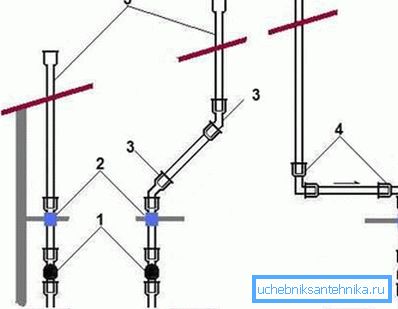

• také GOST pro vodovodní a vnitřní kanalizační sítě vyžadují zajištění odvětrání kanalizace. Větrání se provádí prostřednictvím stoupaček a je zobrazeno na střeše, minimální nad úrovní střechy je 0,3 m;

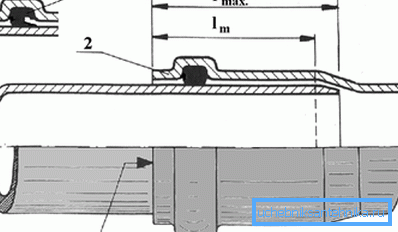

• připojení jednotlivých prvků potrubí se provádí zvonovitě pomocí těsnění.

Polypropylen nebo PVC?

Nedávno přišel plast nahradit obvyklé ocelové nebo litinové trubky, navíc k nízké hmotnosti, takové potrubí stále neroste a má záviděníhodnou trvanlivost. Výběr je nejčastěji mezi polypropylenovými trubkami a PVC trubkami.

Polypropylenové trubky mají vyšší citlivost na teplotu, z tohoto důvodu je nutné použít vyrovnávací trysky pro odstranění změn rozměrů. Jejich síla se s rostoucí teplotou odtoku snižuje.

PVC potrubí neobsahuje takové nevýhody. Můžete si jen stěžovat, že tento materiál netoleruje dlouhodobé vystavení vysokým teplotám a není takový jako plast z polypropylenu.

Obecně platí, že PVC potrubí se nejčastěji používá pro vnitřní kanalizaci. Polypropylen může být použit ve vybraných oblastech.

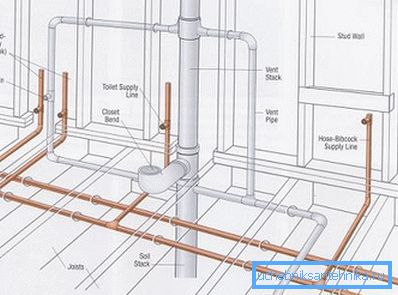

Plánování domácích odpadních vod

Plánování je zapotřebí nejen proto, že můžete porovnat několik možností kladení odpadních vod a pak vybrat nejjednodušší. V této fázi se také stanoví požadovaná délka potrubí a požadované vybavení pro vnitřní odpadní vody.

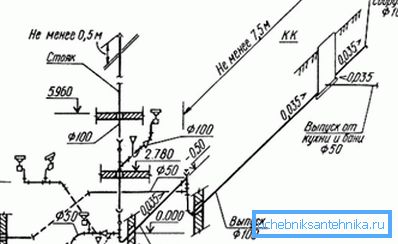

Jednoduchý kanalizační systém může být rychle promítán na list papíru.

Pokyn v této fázi vypadá takto:

• měřený plán domů / půdorysů;
• určuje umístění sanitárních zařízení v plánu;

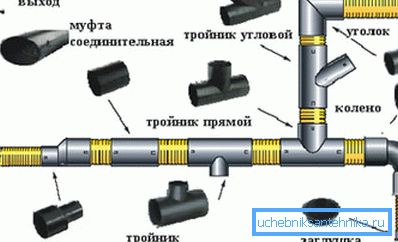

• diagram znázorňuje potrubí a také potřebné montážní prvky (odpory, adaptéry, kolena atd.) jsou zobrazeny ve formě symbolů;
• je třeba si uvědomit, že ventilace kanalizace stoupačky je zobrazena na střeše domu, to je vzato v úvahu při výpočtu celkové délky potrubí.

Navržená posloupnost činností musí být opakována pro každé patro. Při výpočtu požadovaného počtu tvarových prvků je třeba vzít v úvahu obecná pravidla pro provádění prací a požadavky na vnitřní odpadní vody.

Obecná pravidla pro instalaci domácích odpadních vod

Vnitřní přívod vody a kanalizace podle SNiP by měl být uspořádán v souladu s následujícími pravidly:

• Pro vnitřní kanalizaci jsou zpravidla používány trubky o průměru 110 nebo dokonce 150 mm, výjimku lze považovat za část potrubí, například z kuchyňských armatur;
• minimální doporučený průměr stoupacího ramene je 110 mm;

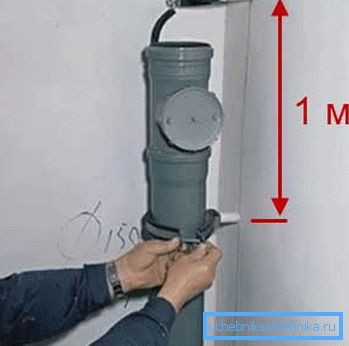

• nezapomeňte na svorky. Svěrka musí být pod každým připojením potrubí, maximální vzdálenost mezi svorkami je 0,4 m. Při montáži stoupačky se svorky instalují po 1 m;
• počet pasti se rovná počtu instalátorů;
• počet rohů by měl být minimální, je žádoucí zajistit hladké spojení úseků potrubí, pro to můžete například namísto připojení pod úhlem 90? je povoleno používat 3 kolena 30?

• po každém otočení je uspořádána revize - pravidelný odpal s víčkem;

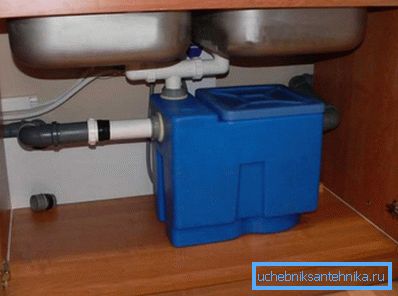

• písková pasta pro domácí kanalizaci - není požadovaným prvkem. Malé objemové pískové pasti (ne více než 0,1 m³) lze umístit pod umyvadlo. To snižuje riziko kontaminace odpadních vod.

Dávejte pozor! Svah vodorovných trubek vnitřního kanalizačního systému lze zvýšit na 3 až 4 cm o 1 m. Díky zvýšenému průtoku je možné zabránit zablokování potrubí.

Uvedená pravidla mohou být považována za univerzální.

Vnitřní kanalizační zařízení

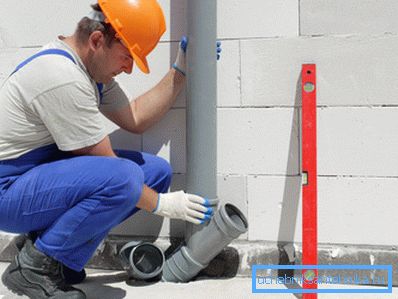

Obecně platí, že instalace kanalizačního systému začíná od septiku a sanitárního zařízení. Montáž vnitřních odpadních vod se často provádí ve směru od výfukového potrubí k vodovodním potrubím.

Práce probíhají ve třech etapách:

• instalace stoupačky;
• rozložení podlahy;
• připojení na sanitární zařízení, instalace trapikov do sprchy apod.

Vertikální instalace stoupačky

V době zahájení instalace vnitřní kanalizace by měly být dokončeny hlavní stavební práce. Pokud jde o vícepodlažní budovy, měly by být v stropě připraveny otvory, navíc by měla být známá úroveň hotové podlahy.

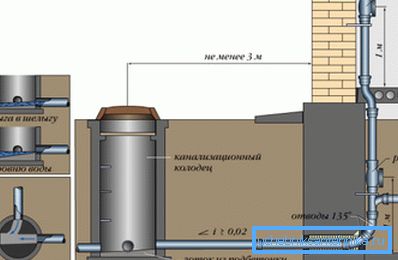

Samotný stojan se snadno instaluje - stačí připojit úseky trubek do jednoho kusu a na správných místech namontovat odpaliště. Doporučuje se také instalovat revizní šikmé odpaliště na každém patře av suterénu. Díky tomu lze odpadní vody vyčistit ručně.

Doporučuje se instalovat svorky tak, aby kroužek byl přímo pod rozšiřujícím zásuvkou. Díky tomu se potrubí nejen neodchylují vodorovně, ale také se neskládají vertikálně.

V otevřené podobě v soukromých domech se stoupačky téměř nikdy neopouštějí. Mohou být maskované, například pomocí malé sádrokartonové příčky. Poté můžete začít položit horizontální potrubí na podlaze.

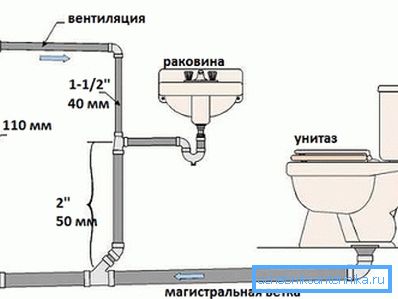

Spojení sanitárních zařízení se stoupačkou

V zásadě mohou být potrubí položeny v obou směrech (od stoupačky až po sanitární svítidlo nebo naopak). V této fázi je zvláště důležité sledovat sklon potrubí.

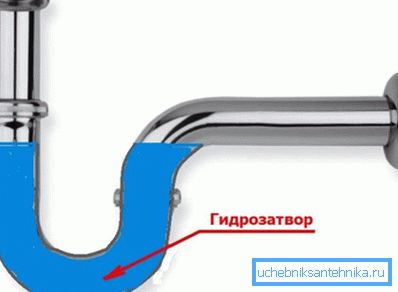

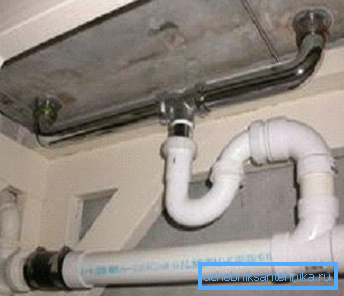

Dávejte pozor! Při instalaci ze sanitárního příslušenství na potrubí musí být k němu nejprve připojen hydraulický zámek ve tvaru trubky ve tvaru písmene "S". Vzhledem k vodnímu můstku nevstoupí do místnosti nepříjemný zápach z odpadních vod a náklady na takovou konstrukci jsou nízké.

Následuje horizontální část potrubí ke stoupači. Aby se zajistil požadovaný sklon potrubí, je povoleno umístit těsnění pod trubku, pokud není upevněna svorkami. Vzdálenost mezi těsněními by neměla přesáhnout 1 m.

Co bych měl hledat, když odpadní zařízení

Malé věci, jako vždy, hrají významnou roli.

Zvláštní pozornost by měla být věnována těmto operacím:

• řezání trubek. Když se práce provádí ručně, nejčastěji se používá buď pila, nebo řetězec. Před montáží zvonů je nutné odstranit otřepy pravidelným nožem a odstranit zkosení z okraje potrubí;

• všechny přípojky musí být utěsněny, povrchy potrubí jsou před připojením utěsněny těsnícím materiálem;

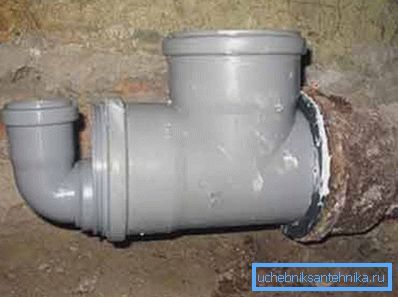

• Můžete napojit plastové trubky, například litinu. V tomto případě se používá gumová manžeta. Nejprve je na vnitřní povrch potrubí přilepena těsnicí hmota a poté je do ní vloženo plastové potrubí;

• při pokládce potrubí přes betonové podlahy se doporučuje vytvořit otvor o průměru větší než trubka. Poté je tímto kanálem položen potrubí a izolováno.

Shrnutí

V každém domě je nutné vyřešit problém odvodnění. Pokud je dům jen plánované vnitřní kanalizace - PVC trubky budou vynikající volbou. Díky vysokému výkonu, především trvanlivosti, se v posledních letech staly obzvláště oblíbenými. Co se týče technologie kanalizačních zařízení, pak i přes velké množství regulačních požadavků se všichni budou moci vypořádat s tímto úkolem.

Video v tomto článku se zaměřuje na technickou stránku problému.
