Bouřlivý kanalizační systém

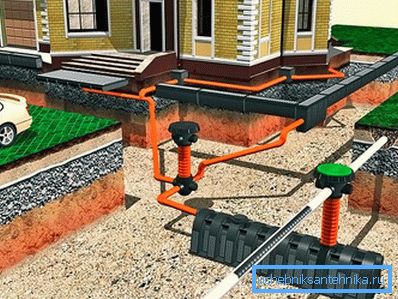

Odvodňovací systém dešťové vody je uspořádán s cílem pozorovat příznivé životní podmínky a fungování domácností. Poskytuje technickou ochranu území před povodněmi povrchovými odtokovými vodami a je také preventivním opatřením proti povodním podzemních vod. Bouřkový kanalizační systém je síť přítoků z dažďové vody, zásobníků, potrubí, studní, ve kterých se sbírají a dopravují dešťové a tavné vody. Instalace dešťové vody je drahá. Je to časově náročný proces, ale shromážděná bouřka s vlastními rukama pomůže výrazně ušetřit náklady.

Typy povrchové drenáže

V současné době se používají dva druhy kanalizačních systémů, které se navzájem doplňují:

• Lineární drenáž - slouží k shromažďování taveniny a dešťové vody z velké plochy.

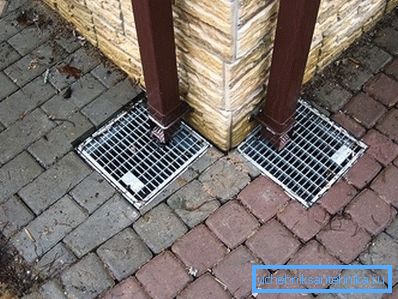

• Bodová drenáž - používá se pro místní sběr povrchové vody.

Lineární drenážní misky sbírají a dopravují vodu z velkých povrchů, mají podobnou funkci - vykonávají funkci lokálního sběru vody (v případě, že vertikální uspořádání objektu neumožňuje odklon vody) nebo kontrolní studna. Také vytesané odvodnění se často používá ke sběru dešťové vody z odtokových trubek.

Bouřlivé kanalizační systémy jsou vyrobeny z plastu, betonu, polymerního betonu a vyztuženého betonu. Každý typ zásobníku je určen pro určitou třídu zatížení. V soukromé výstavbě existují tři třídy zatížení:

1. Pěší zóny A15, cyklostezky, nádvoří.
2. B125 garáže a parkoviště pro automobily.
3. S250 chodníky, garáže.

Výpočet a návrh

Předtím, než uděláte dešťovou vodu, musíte provést všechny hydraulické výpočty, sestavit plány a profily. Hydraulický výpočet systému odvodnění je prováděn na základě požadavků SNiP s přihlédnutím k geoklimatickým a geometrickým charakteristikám povodí, jejichž výsledky určují požadovaný průřez odtokového kanálu, počet výtokových bodů a průměr odvodňovacího potrubí.

K provedení hydraulických výpočtů potřebujeme následující počáteční údaje:

• intenzita srážek v místě instalace dešťové vody;
• druh povrchu (trávník, dlažba atd.) a jeho plocha;
• terénní sklon;
• střešní prostor domu a ekonomické struktury.

S těmito údaji můžete vypočítat množství vody, kterou chcete vzít, pomocí zjednodušeného vzorce:

Q = q₂₀* F * Z, - kde

• q₂₀ - intenzita deště, l / s na 1 ha, trvající 20 minut, se provádí podle SNiP;
• F je plocha, ze které se sbírají povrchové vody, ha;
• Z je průměrná hodnota krytí.

Pro soukromou výstavbu stačí pracovat s několika hodnotami Z:

• trávníky, půdní kryt - 0,35;
• makadam bez pojiva - 0,4;
• betonová vrstva - 0,85;
• asfaltová dlažba - 0,95;
• střecha domu - 1.

Množství vody se počítá pro každou část obsluhující jediný vstup, zvlášť. Kapacita odtokových žlabů závisí na úhlu sklonu, druhu a rozměru zásobníku - tyto údaje poskytuje výrobce.

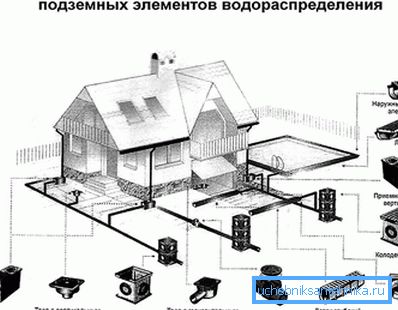

Na plánu uveďte umístění podnosů, bodových vstupů, kontrolních vrtů a bodů vypouštění. Povinný prvek plánů, pokud profil není vybudován, je přítomnost značek označujících svahy v úsecích a tedy i pohyb vody. V případě komplexního drenážního systému je třeba vytvořit profil s vyznačením značek dolních hranic skluzů, vrtů a výpustných trubek.

Funkce instalace

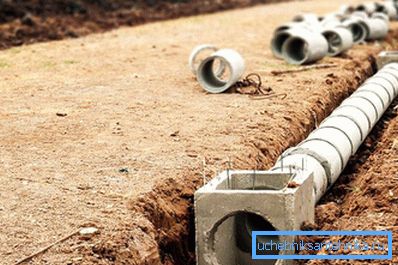

V souladu s plánem jsou příkopy připraveny pro instalaci podnosů a kladení potrubí. Chcete-li nainstalovat bouřkovou kanalizaci, budete potřebovat následující nástroje:

• úroveň;
• kladivo pro dlaždice;
• kabel;
• lopata;
• měřítko;
• Bulharština

Kord označí úroveň řádku, pod níž bude vystavena linka zásobníků. Šířka příkopu se rovná šířce zásobníku a toleranci 10 cm na každé straně zásobníku a hloubka se rovná výšce zásobníku plus 10 cm. Kabel je spuštěn těsně pod povrchovou úpravou. Instalace odvodňovacího startu z místa vypouštění. Zásobníky jsou instalovány v zákopu na betonové podložce s povinným tmelem. Pokud je to nutné, zásobník je vyrovnaný kladivem pro dlaždici, lehce poklepáním na hrany s ovládáním úrovně. Tloušťka stěn betonové klece závisí na tom, jakou třídu zatížení se předpokládá. Pro zatížení tříd A15 a B125 musí být tloušťka betonové základny 15 cm, tloušťka betonu kolem stěn je 10 cm, pro třídu zatížení C250 je tloušťka stěn betonového pláště 15 cm.

Při instalaci plastových žlabů může beton deformovat stěny. Abyste tomu zabránili, jsou zásobníky instalovány spolu s grily. Aby se mřížky nepoškodily řešením, mohou být zabaleny plastovým obalem.

Aby voda mohla volně vstoupit do systému a kola vozu nezničí stěny zásobníku, mřížka by měla být instalována 3-5 mm pod povrchovou hladinou.

Zásobníky jsou připojeny ke spáru pomocí systému "trn-drážka". Pro zvýšení životnosti sprchy jsou všechny spoje v zásobnících uzavřeny a na posledním zásobníku je instalována zástrčka. V případě připojení podnosů pod úhlem je nutno je řezat a spojit pod úhlem 45 °, a to se musí provádět s mřížkami. Mlýn může být zpravidla řezán, ale diamantové kolo se používá pro polymerní písek a betonové podnosy. Při řezání byste se měli pokusit uchopit obě strany zásobníku.

Při montáži zásobníků je nutné opatřit jímku mezi grilem a oboustranným povrchem, který je naplněn tmelem.

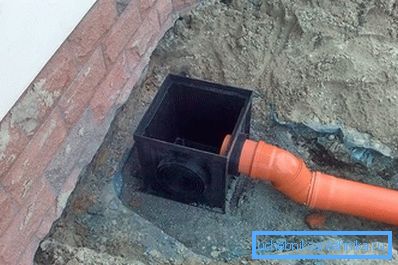

Zásobníky jsou napojeny na kanalizační kanalizační systém pomocí uzávěru písku s PVC vývody o průměru 110-150 mm. Za tímto účelem je lepší použít ohyby v úhlu 45 °. Nesmí se instalovat odpad, pokud v dešťové vodě není nebezpečí trosky. V tomto případě se pro připojení k systému používají zásobníky s vertikální větví dolní nebo koncovou čepičkou s otvorem pro připojení potrubí.

Je lepší prohloubit vypouštěcí potrubí z podnosu nebo lapače písku pod značku zamrznutí půdy, poté teplý vzduch ze systému nedovolí zmrazení vody v lapači písku, což umožní, aby systém fungoval po mnoho let.

Rychlost pohybu dešťové vody by měla být od 0,4 do 0,6 m / s s minimálním sklonem na dně. Díky tomu nebude drenážní systém zalitý. Při absenci přirozeného sklonu povrchu je třeba použít kaskádu podnosů nebo zásobníků se sklonem, které vytvoří výškový rozdíl a poskytnou potřebný průtok.

Minimální průměr potrubí pro dešťovou vodu je 110 mm, sklon potrubí musí být nejméně 0,01 nebo 1 cm / m, u 150 mm potrubí je minimální sklon 0,008.

Připojení bodových přítoků nebo odlučovačů písku k přepravnímu kolektoru by se mělo provádět pomocí šikmých odpalů nebo kontrolních vrtů.

Během provozu musí být misky pravidelně vyčištěny z trosky, při odstraňování mřížky, při provádění výkopu a čištění filtru z odlučovače písku a bodového odtoku.
