Rozvaděč čerpadel

Řídící skříň čerpadla je mozkem autonomního systému zásobování vodou, umožňuje vám řídit jejich práci. Díky jeho instalaci se provoz zařízení prodlužuje a ušetří se energie. Skříň je místem, kde jsou sestaveny všechny řídicí a bezpečnostní jednotky. Takové bloky jsou tvořeny pro dodávku vody, odpadní vody, hasicí zařízení, topné systémy.

Účel

V šatně jsou umístěny kompaktně ovládací prvky několika technických systémů: zásobování vodou, jeho vypouštění a odvodnění. V distribuční struktuře jsou instalovány bloky, které řídí ponorné čerpadlo, které zajišťuje fungování zásobování vodou a vytápění, a odvodňovací zařízení, které slouží k automatickému čerpání vody. Všechny prvky ovládání a spínání jsou chráněny kovovými stěnami před vnějším vlivem. Funkce zařízení zahrnují:

1. Organizace ručního a automatického režimu řízení, ochrana čerpadel proti zkratu a mezní přetížení, výjimky z režimu neúplné fáze provozu.
2. Sledování hlavních parametrů systému zásobování vodou: hladina vody, tlak v potrubí, teplota a další údaje, které ovlivňují stabilitu čerpadla. Informování o stavu pracovních mechanismů.
3. Plynulý start a zastavení elektrického motoru.
4. Ochrana proti rozbití.
5. Snížená spotřeba energie.
6. Nastavení výměny čerpadel v případě nehody a výdechu jednoho ze systémů.
7. Upozornění na poplach pomocí signálu relé pro suchý provoz.
8. Provádění práce v režimu spánku, pokud není provedena analýza vody.
9. Při ovládání několika čerpadel se pracovní jednotka pravidelně mění, což umožňuje vyrovnání opotřebení zařízení.

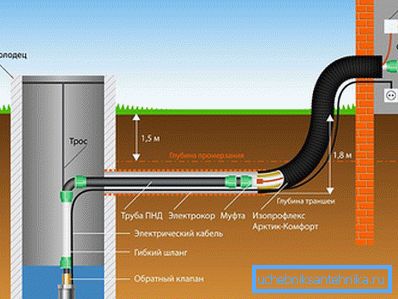

Princip fungování skříně zahrnuje zařazení motoru čerpadla při příchodu signálu do snímače, v koordinaci s řídicí jednotkou je nastaven provozní režim. Ovládání lze provádět v manuálním režimu pomocí tlačítek av automatickém režimu. Druhá možnost je hlavní.

Standardní vybavení

Řídicí skříně pro všechny typy čerpadel mají stejnou konfiguraci:

• Těleso je kovová skříň obsahující elektromechanické zařízení.
• Řídicí jednotka fáze - tři snímače, které hlásí provoz každé fáze. Je umístěn před hardwarem.
• Na čelním panelu jsou umístěny tlačítka Start a Stop, indikátory provozu čerpadla a relé přepínají automatický režim na ruční.
• Pojistka - Relé spuštěné během zkratu. Zařízení má tavicí prvek, který hoří při vysokém napětí a otevírá okruh, chrání všechna zařízení skříně a vinutí elektromotoru před poškozením.
• Stykač - je spínač, který dodává energii svorkám čerpadla a odpojí zařízení od napětí.

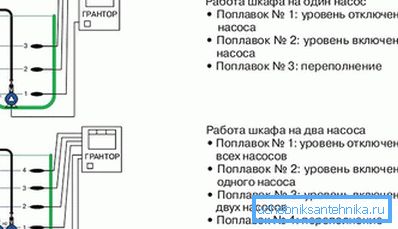

• Řídící jednotka řídí provozní režimy čerpadla. Svorky snímačů jsou umístěny v zásobníku nebo v nádrži av případě odvodňovacího čerpadla v septiku. Sada snímačů - snížení a zvýšení hladiny vody a přetečení, dává příkaz k zapnutí nebo vypnutí jednotky.
• Frekvenční měnič - zajišťuje plynulý start a zastavení asynchronního motoru, reguluje otáčky v počáteční fázi a v okamžiku vypnutí.
• Snímače teploty a tlaku jsou připojeny k stykači, jejich měření neumožňují zapnutí jednotky v nepřijatelných podmínkách - při záporné teplotě a vysokém tlaku.

Rozměry skříně závisí na počtu ovládacích zařízení a přiřazených funkcích. Masivní konstrukce má podlahovou konstrukci a v kompaktní velikosti je skříň upevněna na stěně.

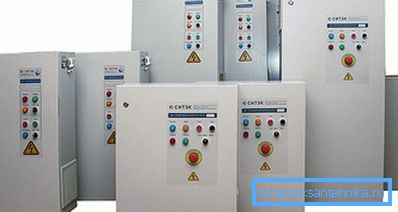

Typy zařízení

Existuje několik typů rozvaděčů:

• s přímým spuštěním - zařízení jsou kompaktní a snadno ovladatelná, zapíná a vypíná požadovaný počet čerpadel, provádí automatickou výměnu jednotek;
• s jedním frekvenčním měničem - plynule regulovat otáčky motoru, snížit spotřebu energie;

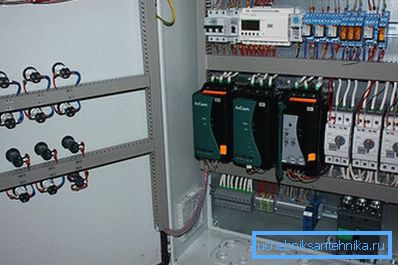

• s měkkým spouštěcím zařízením - zajišťují ochranu jednotek před mechanickým přetížením, vodním kladivkem a rozběhovým proudem;
• s frekvenčními měniči instalovanými na všech motorech (od 1 do 5) - podporuje provozní parametry podle čidel senzorů, připojuje záložní čerpadla v automatickém režimu.

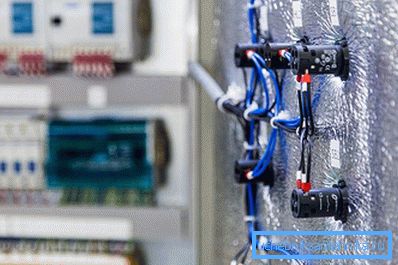

Služby

Výrobce dodává zařízení technickým pasem a pokyny. Než začnete automatizaci, měli byste se seznámit se schématem a doporučeními. Údržba skříní spočívá v čištění ventilačních filtrů, výměně opotřebovaných dílů, utažení kontaktů a upevňovacích šroubů. Ventilátor a chladič konvertoru musí odstranit prach. V případě vážného poškození se provádí záruční servis.

Veškeré údržbářské práce na skříni se provádějí s vypnutím napájení.
